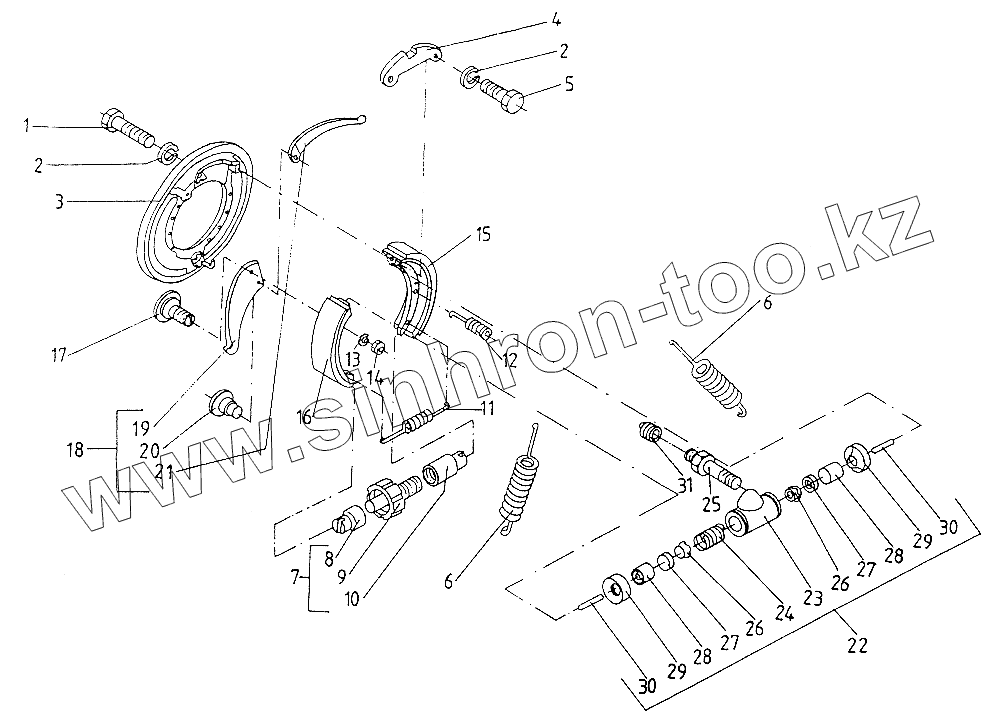

Каталог запасных частей к технике: Балканкар Рекорд EB-735. Сервотормоз
6946.20.00.00.00-01
6947.20.00.00.00-01
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
22
23
24
25
26
26
27
27
28
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6946.20.00.00.00-01 | 6946.20.00.00.00-01 | Сервотормоз (D=335) | |
| 6947.20.00.00.00-01 | 6947.20.00.00.00-01 | Сервотормоз (D=335) | |
| 1 | [Болт I М8х35-6g БДС1232-72/8.8] | Болт I М8х35-6g БДС1232-72/8.8 | |
| 2 | [Шайба 2-8Н БДС833-82] | Шайба 2-8Н БДС833-82 | |
| 3 | 6947.20.01.00.00-01 | Тормозной диск | |
| 3 | 6947.20.01.00.00-02 | Тормозной диск | |
| 4 | 6947.20.00.00-01 | Планка | |
| 5 | [Болт I М8х16-8g БДС1232-72 8.8] | Болт I М8х16-8g БДС1232-72 8.8 | |
| 6 | 6986.00.00.01 | Пружина возвратная | |
| 7 | 6981.03.00.00 | Сцепляющий механизм | |
| 8 | 6981.03.00.03 | Опорная втулка | |
| 9 | 6981.03.02.00 | Шестерня в сборе | |
| 10 | 6981.03.00.01 | Специальная втулка | |
| 11 | 6981.00.00.02 | Возвратная пружина | |
| 12 | 6986.01.00.02 | Пружина фиксаторная | |
| 13 | [Шайба 2-12Н БДС833-82] | Шайба 2-12Н БДС833-82 | |
| 14 | [Гайка М12-7Н БДС1269-73/5] | Гайка М12-7Н БДС1269-73/5 | |
| 15 | 6947.20.02.00.00-01 | Тормозная колодка | |
| 16 | 6947.20.03.00.00-01 | Тормозная колодка | |
| 17 | 6986.00.00.03 | Эксцентрический болт | |
| 18 | 6946.20.04.00.00 | Рычаг в сборе | |
| 18 | 6947.20.04.00.00 | Рычаг в сборе | |
| 19 | 6986.04.00.01 | Рычаг | |
| 19 | 6985.02.00.01 | Рычаг | |
| 20 | 6986.04.00.03 | Заклепка | |
| 21 | 6947.20.04.00.01 | Рычаг | |
| 21 | 6946.20.04.00.01 | Рычаг | |
| 22 | 4458.00.02 | Тормозной цилиндр двойного действия КСЦД-35А | |
| 23 | 51-3501046-2 | Тормозной цилиндр | |
| 24 | 4437.04 | Пружина | |
| 25 | 3Н1720-79 | Клапан удаления М8х1-6gх38 воздуха | |
| 26 | 4437.03 | Тарелка | |
| 27 | 3Н6430-69 | Стаканная манжета | |
| 28 | 4437.02 | Поршень | |
| 29 | 12-3501049П | Колпачок предохранительный | |
| 30 | 4458.01.02 | Штифт | |
| 31 | 3Н6910-69 | Мембрана КД32х10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
