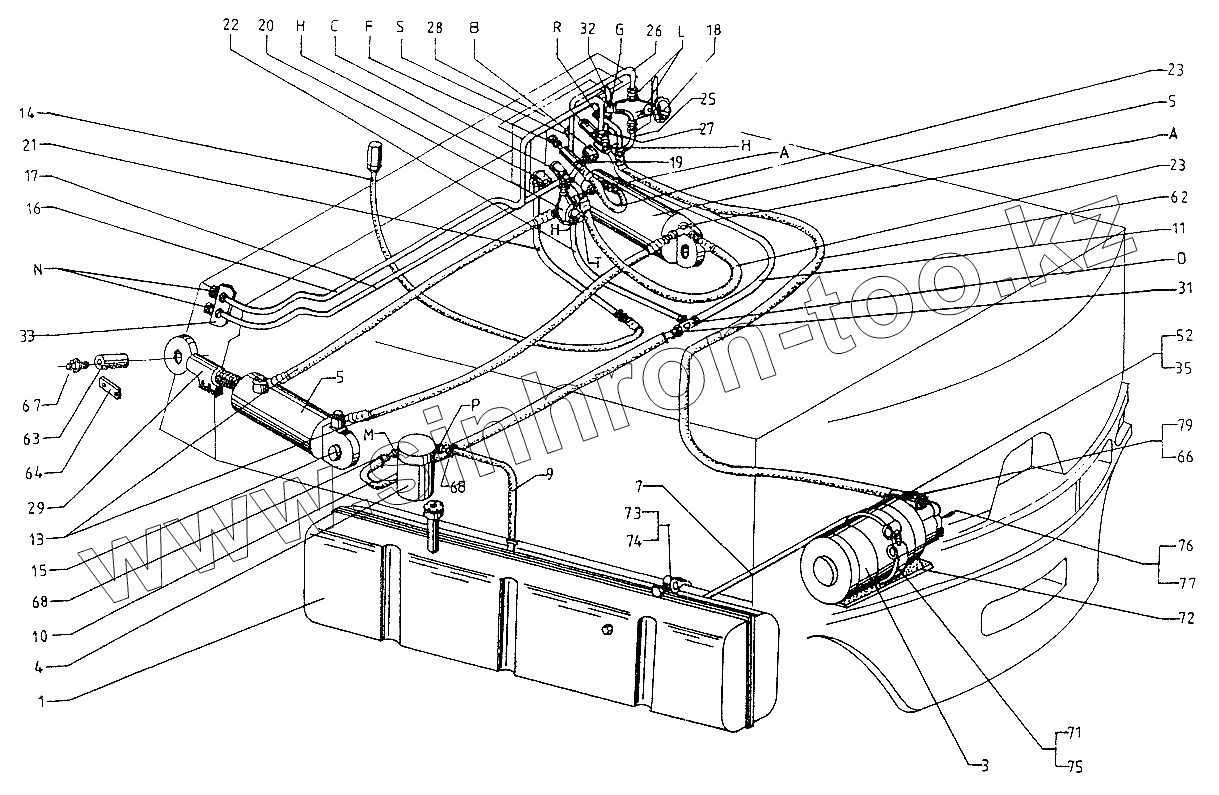

Каталог запасных частей к технике: Балканкар Рекорд EB-735. Гидравлическая система Н=3300
735.33.10.08.00.00
1
3
4
5
5
5
5
7
9
10
11
13
14
15
16
17
18
19
20
21
22
23
23
25
26
27
28
29
31
32
33
35
52
62
63
64
66
67
68
68
71
72
73
74
75
76
77
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 735.33.10.08.00.00 | 735.33.10.08.00.00 | Гидравлическая система | |
| 1 | 735.33.10.08.11.00.00 | Резервуар масляный в сборе | |
| 3 | 7021.28.00.00.31 | Насос с электродвигателем А25Х-8ЕС 10/7,5/28 | |
| 4 | 5583.00.00.00 | Масляный фильтр МХ 1-20 | |
| 5 | 17013.00.00.00-04 | ЦБХ211 А/90х110/70 | |
| 5 | 17013.1.00.00.00-04 | Гидравлический поршневой цилиндр ЦБХ 211 А1/90х110/70 | |
| 7 | 735.33.10.08.00.01 | Всасывающий шланг | |
| 9 | 735.33.10.08.00.03 | Сливной шланг | |
| 10 | 735.33.10.08.00.04 | Сливной шланг | |
| 11 | 735.33.10.08.00.10 | Сливная труба | |
| 13 | [Гибкое соединение 8-Гх18-Нцх12-840/25 ОН-04 51484-71] | Гибкое соединение 8-Гх18-Нцх12-840/25 ОН-04 51484-71 | |
| 14 | [Гибкое соединение 12Щех22-Щкрх22-1370/25 ОН-04 51484-71] | Гибкое соединение 12Щех22-Щкрх22-1370/25 ОН-04 51484-71 | |
| 15 | 735.33.10.08.00.24 | Ось | |
| 16 | 735.33.10.08.00.18 | Сливная труба VI | |
| 17 | 735.33.10.08.00.17 | Труба V | |
| 18 | 5677.00.00 | Предохранительный клапан КП-А3А1 ОН-04 58921-77 | |
| 19 | 5791.00.00 | Дроссель регулируемый с обратным клапаном ДРОК-12 ОН-04 68956-76 | |
| 20 | 5654.00.00 | Клапан предохранительный КП(А1А34) ОН-04 58921-77 | |
| 21 | 735.33.10.08.00.09 | Напорная труба | |
| 22 | 735.33.10.08.00.12 | Сливная труба III | |
| 23 | [Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-71] | Гибкое соединение 8-К90 Ех12-Нцх12-690/25 ОН-04 51484-71 | |
| 25 | 735.33.10.08.00.16 | Труба IV | |
| 26 | 735.33.10.08.00.14 | Труба II | |
| 27 | 735.33.10.08.00.15 | Труба II | |
| 28 | 735.33.10.08.04.00.00 | Командное устройство с распределителем тип 345 (1ЮЮЮТ1) | |
| 29 | 7026.01.00.00 | Присоединительная проушина 35х2/36х2 | |
| 30 | 735.33.10.06.00.02 | Всасывающий шланг | |
| 31 | 735.33.10.08.00.27 | Наконечник | |
| 32 | 735.33.10.08.00.13 | Труба | |
| 33 | 717.33.08.00.42 | Стопорящий лист | |
| 35 | А18х24 Cu 99,7 БДС3609-73 | Кольцо II | |
| 52 | [Штуцер II Е15/М18 ОН-04 55874-71] | Штуцер II Е15/М18 ОН-04 55874-71 | |
| 58 | [Накидная гайка III Е12 ОН-04 55874-71] | Накидная гайка III Е12 ОН-04 55874-71 | |
| 59 | [Накидная гайка II E15 ОН-04 55874-71] | Накидная гайка II E15 ОН-04 55874-71 | |
| 60 | 7005.00.00.92 | Болт накидной гайки М18х1,5 | |
| 61 | 738.11.14.00.01 | Удлинитель | |
| 62 | [Гибкое соединение 12-К90Ех15-Нцх15-1500-25 ОН-04 51484-71] | Гибкое соединение 12-К90Ех15-Нцх15-1500-25 ОН-04 51484-71 | |
| 63 | 1784.33.03.00.13 | Ось | |
| 64 | [Фиксирующая планка 36 БДС2348-71] | Фиксирующая планка 36 БДС2348-71 | |
| 66 | КтМ372 | О кольцо 15,5х2,6 | |
| 67 | [Пресс-масленка БДС1640-73] | Пресс-масленка БДС1640-73 | |
| 68 | 676-7.08.23.00 | Стяжная лента в сборе | |
| 71 | 735.33.10.08.00.05 | Прокладка | |
| 72 | 735.33.10.08.00.06 | Прокладка | |
| 73 | 735.33.10.08.03.00 | Стяжная лента в сборе | |
| 74 | 717.33.08.00.32 | Прокладка | |
| 75 | 735.33.10.08.05.00 | Стяжная лента в сборе | |
| 76 | 7022.00.00.01-02 | Угловой фланец 39,7x25 | |
| 77 | КтМ371 | О кольцо 22,2x2,6 | |
| 79 | 735.33.10.08.00.25 | Фланец напорный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
