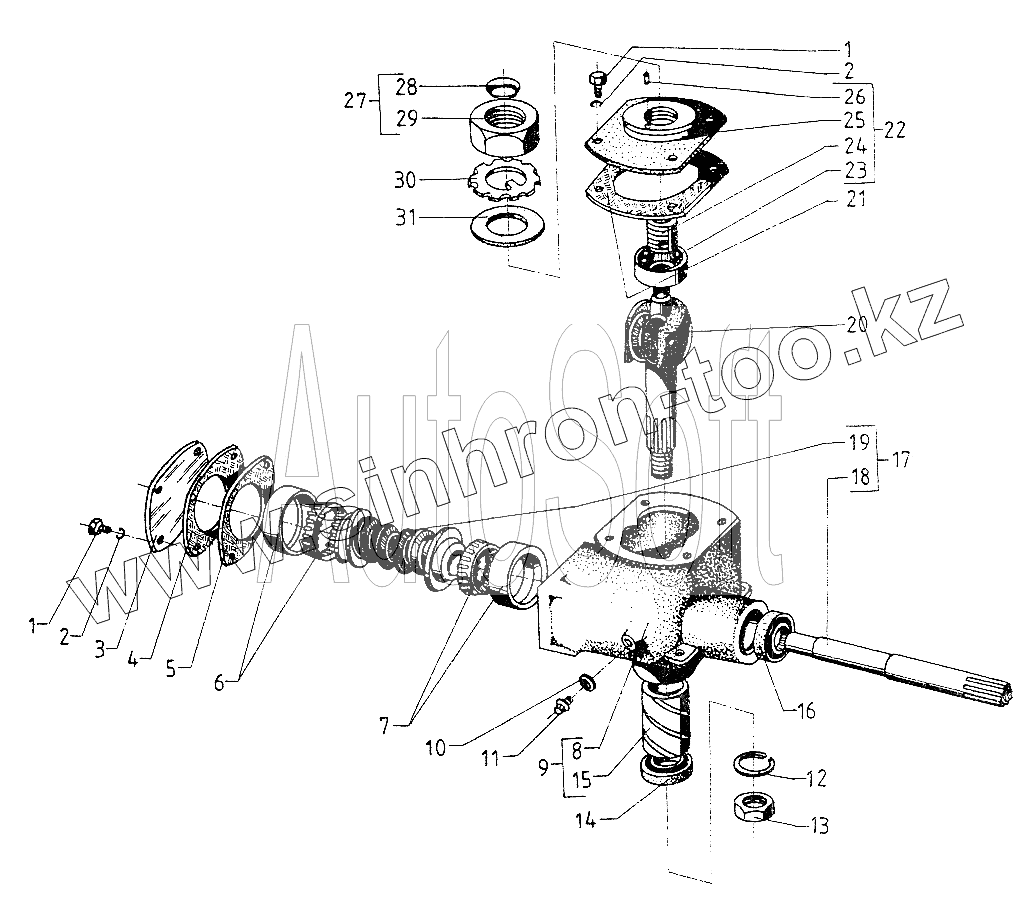

Каталог запасных частей к технике: Балканкар Рекорд EB-717. Рулевой механизм
5858.00.00.00
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5858.00.00.00 | 5858.00.00.00 | Рулевой механизм | |
| 1 | [Болт I М10х70 БДС1232-72/5,6] | Болт I М10х70 БДС1232-72/5,6 | |
| 2 | [Пружинная шайба 10Н БДС833-71] | Пружинная шайба 10Н БДС833-71 | |
| 3 | 5858.00.00.01 | Крышка | |
| 4 | 5665.00.00.01 | Уплотнение | |
| 5 | 5665.00.00.02 | Уплотнение | |
| 6 | 987910К | Подшипник | |
| 7 | 977908К | Подшипник | |
| 8 | 5858.00.02.01 | Картер | |
| 9 | 5858.00.02.00 | Картер в сборе | |
| 10 | [Уплотнительное кольцо А20х26 БДС3609-73] | Уплотнительное кольцо А20х26 БДС3609-73 | |
| 11 | 5665.00.00.13 | Пробка | |
| 12 | [Пружинная шайба 22Н БДС833-71] | Пружинная шайба 22Н БДС833-71 | |
| 13 | [Гайка М22х1,5 БДС1269-73/5] | Гайка М22х1,5 БДС1269-73/5 | |
| 14 | [Уплотнение А32х45 БДС9954-73] | Уплотнение А32х45 БДС9954-73 | |
| 15 | 5665.00.01.03 | Втулка | |
| 16 | [Уплотнение А28х40 БДС9954-72] | Уплотнение А28х40 БДС9954-72 | |
| 17 | 5858.00.01.00 | Вал передающий в сборе | |
| 18 | 5959.00.01.01 | Передающий вал | |
| 19 | 5652.01.00.02 | Червяк | |
| 20 | 5665.00.06.00 | Вал с роликом в сборе | |
| 21 | 5665.00.00.07 | Уплотнение | |
| 22 | 5665.00.04.00 | Крышка в сборе | |
| 23 | 922205 | Подшипник | |
| 24 | 5665.00.04.02 | Винт регулирующий | |
| 25 | 5665.00.04.01 | Крышка | |
| 26 | [Штифт цилиндрический 5Пр2(2а)х10 БДС1980-65] | Штифт цилиндрический 5Пр2(2а)х10 БДС1980-65 | |
| 27 | 5665.00.03.00 | Гайка в сборе | |
| 28 | 5665.00.03.02 | Пробка | |
| 29 | 5665.00.03.01 | Гайка | |
| 30 | 5665.00.00.05 | Шайба стопорная | |
| 31 | 5665.00.00.06 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
