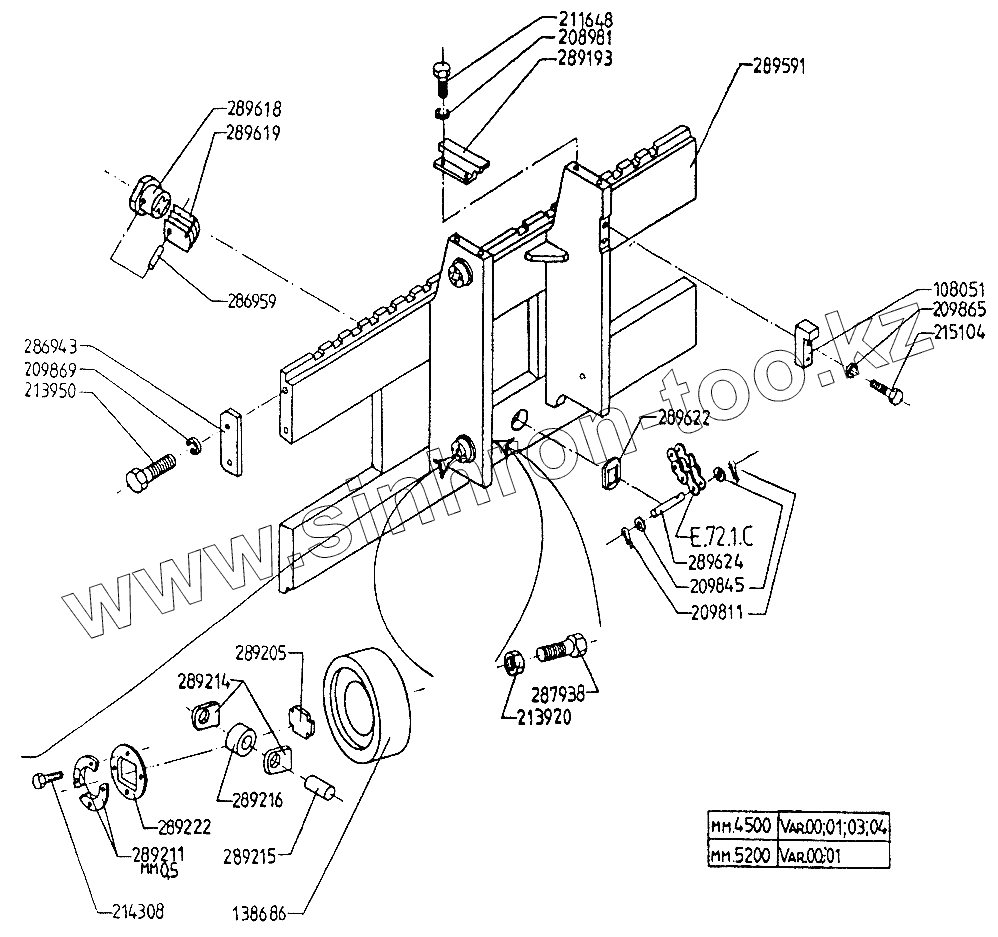

Каталог запасных частей к технике: Балканкар Рекорд EB-698. Вертикальная каретка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7004.00.00.103 | Ограничитель | |
| 2 | КтМ1388 | Ходовой роликовый подшипник | |
| 3 | 2 6Н БДС833-82 | Шайба | |
| 4 | [Шплинт 1,6х10 БДС55-77] | Шплинт 1,6х10 БДС55-77 | |
| 5 | АМ6 БДС206-78 | Шайба | |
| 6 | [Шайба 2 8Н БДС833-82] | Шайба 2 8Н БДС833-82 | |
| 7 | 2 16Н БДС833-82 | Шайба | |
| 8 | [Болт 1 М6х14-6g БДС1234-71/5.6] | Болт 1 М6х14-6g БДС1234-71/5.6 | |
| 9 | [Гайка I М16х1,5-6Н БДС1251-71/5] | Гайка I М16х1,5-6Н БДС1251-71/5 | |
| 10 | [Болт 2 М16х30-5.6 БДС1234-85] | Болт 2 М16х30-5.6 БДС1234-85 | |
| 11 | [Болт 2 М5х12-8.8 БДС1230-85] | Болт 2 М5х12-8.8 БДС1230-85 | |
| 12 | [Болт А1 М8х30-5.6 БДС1232-86] | Болт А1 М8х30-5.6 БДС1232-86 | |
| 13 | 8595.00.00.14 | Планка | |
| 14 | 8595.00.00.20 | Ось | |
| 15 | 8595.2.03.00.01 | Болт | |
| 16 | 8532.00.00.03 | Предохранитель | |
| 17 | 8532.00.00.07 | Планка II | |
| 18 | 8532.00.00.09 | Пластина | |
| 19 | 8532.00.00.10 | Планка | |
| 20 | 8532.00.00.11 | Ось | |
| 21 | 8532.00.00.12 | Ролик | |
| 22 | 8532.00.00.14 | Крышка | |
| 23 | 8515.04.00.00 | Вертикальная каретка | |
| 24 | 8515.04.00.00 | Вертикальная каретка | |
| 25 | 8535.04.00.00 | Вертикальная каретка | |
| 26 | 8535.00.00.01 | Корпус | |
| 27 | 8535.00.00.02 | Пластина | |
| 28 | 8535.00.00.03 | Шайба | |
| 29 | 8535.00.00.05 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
