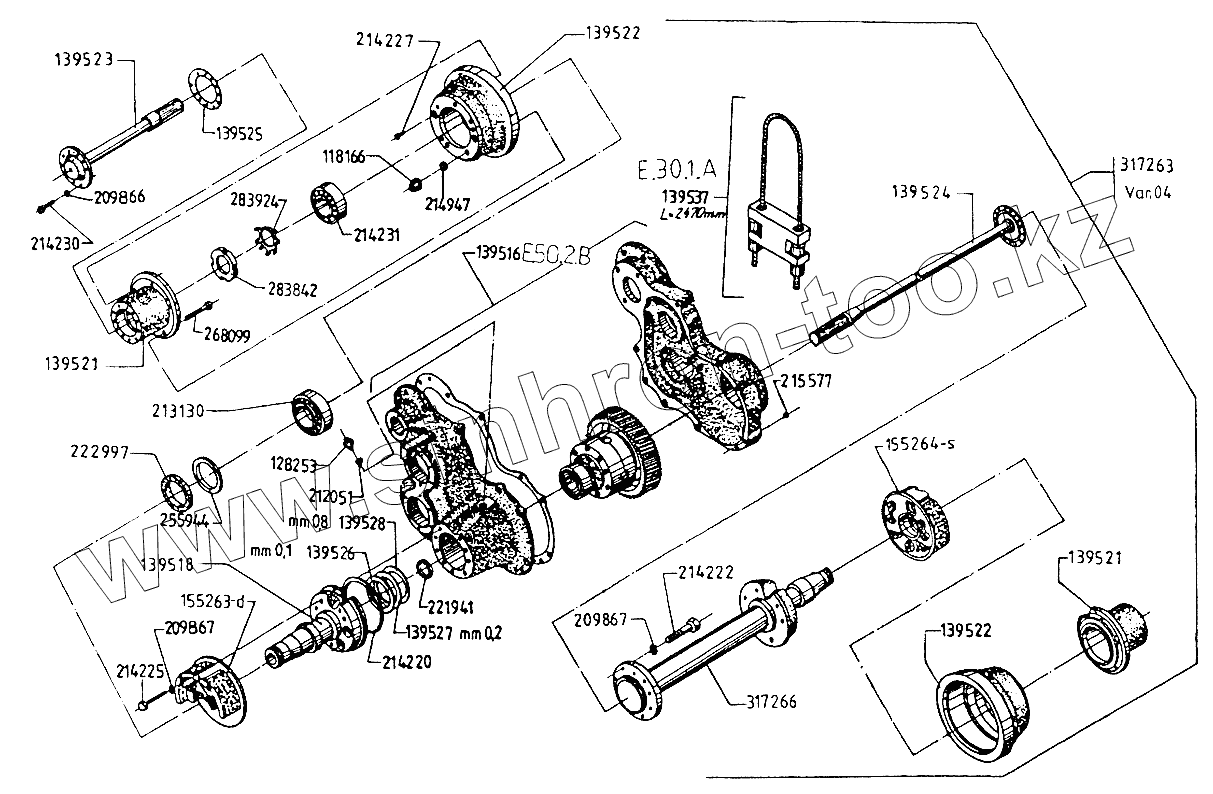

Каталог запасных частей к технике: Балканкар Рекорд EB-698. Ведущий мост
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7015.00.00.22 | Гайка колесная М14х1,5 | |
| 2 | 6191.06.00.00 | Отдушина в сборе | |
| 3 | 6217.02.00.00 | Редуктор | |
| 4 | 6217.03.00.00 | Короткий рукав в сборе | |
| 5 | 6217.00.00.01 | Ступица | |
| 6 | 6217.00.00.02 | Тормозной барабан | |
| 7 | 6217.00.00.03 | Короткий полувал | |
| 8 | 6217.00.00.04 | Длинный полувал | |
| 9 | 6217.00.00.05 | Уплотнение | |
| 10 | 6217.00.00.06 | Регулирующая шайба | |
| 11 | 6217.00.00.06-01 | Регулирующая шайба | |
| 12 | 6217.00.00.00-02 | Регулирующая шайба | |
| 13 | 6212.05.00.00.00-01 | Тормозной трос в сборе (L=2470мм) | |
| 14 | KU-210.422.D | Сервотормоз HS (диам.=180х40-d) | |
| 15 | KU-210.422.L | Сервотормоз HS (диам.=180х40-s) | |
| 16 | 2 10Н БДС833-82 | Шайба | |
| 17 | 2 12Н БДС833-82 | Шайба | |
| 18 | II В20х26 БДС3609-73 | Кольцо | |
| 19 | 7510А ГОСТ333-79 | Подшипник | |
| 20 | Б84х3-2-60 БДС7947-79 | О-кольцо | |
| 21 | 1М12х35-6g БДС1232-72/8.8 | Болт | |
| 22 | 1М12х70-6g БДС1232-72/8.8 | Болт | |
| 23 | III М10х25-8g БДС1359-75/6.6 | Винт | |
| 24 | II М10х30-8g БДС2171-72/8.8 | Винт | |
| 25 | 2007109А ГОСТ333-79 | Подшипник | |
| 26 | С14,5 DIN74361 | Сферическая пружинная шайба | |
| 27 | II 1/2"-6g БДС2527-71/5.6 | Коническая пробка | |
| 28 | Б35х47х7-3 БДС9954-78 | Уплотнение | |
| 29 | А62х95х10-1 БДС9954-78 | Уплотнение | |
| 30 | 6141.00.00.04 | Упорная шайба | |
| 31 | 6187.03.00.04 | Болт колесный | |
| 32 | 6166.00.00.06 | Гайка | |
| 33 | 6166.00.00.07 | Шайба предохранительная | |
| 34 | 6217.00.00.00-04 | Ведущий мост | |
| 35 | 6217.01.00.00-01 | Длинный рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
