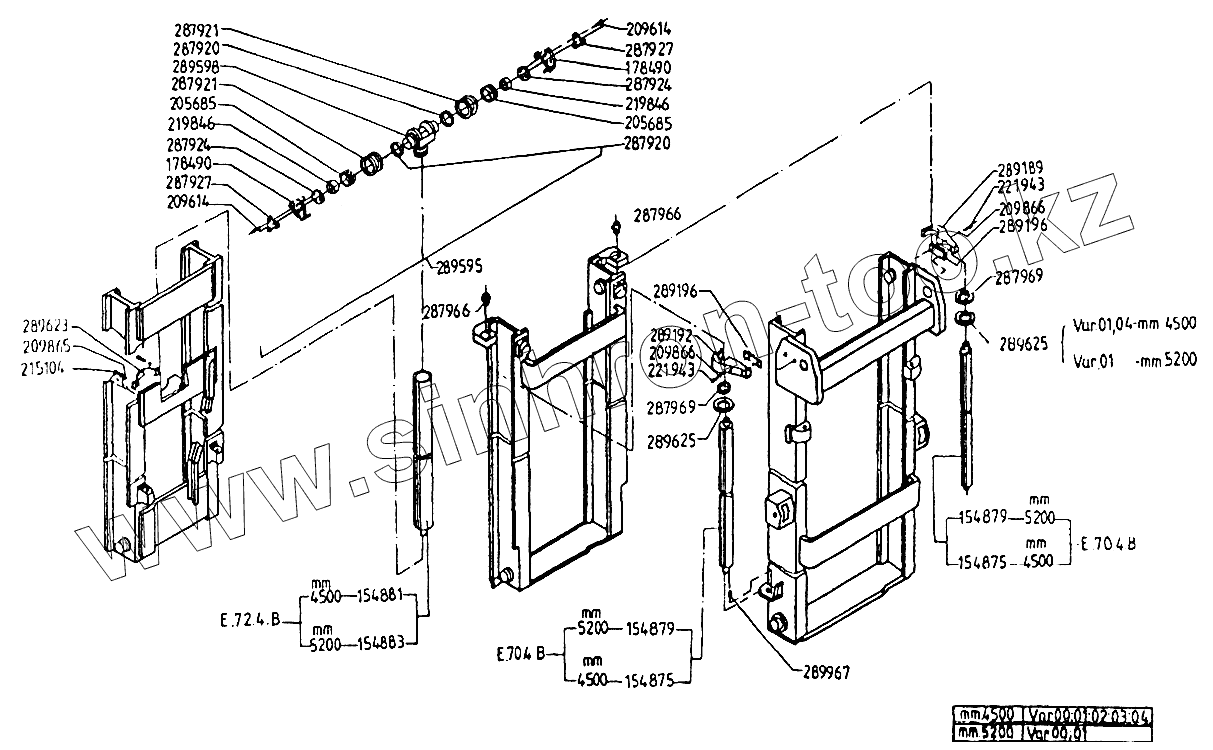

Каталог запасных частей к технике: Балканкар Рекорд EB-698. Цилиндр - монтаж
1
1
2
2
3
4
5
5
6
6
7
7
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2846.00.00 | Плунжерный гидравлический цилиндр 25ЦПХ8/36х1500/ | |
| 2 | 2846.00.00-02 | Плунжерный гидравлический цилиндр 25ЦПХ8/36х1740/ | |
| 3 | 2850.00.00-01 | Плунжерный гидравлически цилиндр 25ЦПХ8/55х760 | |
| 4 | 2850.00.00-02 | Плунжерный гидравлически цилиндр 25ЦПХ8/55х870 | |
| 5 | 8532.00.00.15 | Предохранительная крышка | |
| 6 | INAК50х58х25 | Подшипник игольчатый | |
| 7 | [Болт 1 М6х20-6g БДС1234-71/5.6] | Болт 1 М6х20-6g БДС1234-71/5.6 | |
| 8 | [Шайба 2 8Н БДС833-82] | Шайба 2 8Н БДС833-82 | |
| 9 | 2 10Н БДС833-82 | Шайба | |
| 10 | [Болт А1 М8х30-5.6 БДС1232-86] | Болт А1 М8х30-5.6 БДС1232-86 | |
| 11 | INAIR45х50х25.5 | Втулка | |
| 12 | [Винт I М10х30-6g БДС2171-72/5.6] | Винт I М10х30-6g БДС2171-72/5.6 | |
| 13 | 8595.2.02.00.05 | Шайба | |
| 14 | 8595.2.02.00.06 | Цепной ролик | |
| 15 | 8595.2.02.00.07 | Крышка | |
| 16 | 8595.2.02.00.08 | Стопорная планка | |
| 17 | 8595.2.00.00.06 | Специальный болт | |
| 18 | 8595.2.00.00.07 | Регулирующая шайба | |
| 19 | 8532.00.00.01 | Правый кронштейн | |
| 20 | 8532.00.00.02 | Левый кронштейн | |
| 21 | 8532.00.00.04 | Стопорная пластина | |
| 22 | 8535.05.00.00 | Несущая балка в сборе | |
| 23 | 8535.05.00.01 | Несущая балка | |
| 24 | 8535.00.00.04 | Скоба | |
| 25 | 8535.00.00.06 | Обруч | |
| 26 | 8595.2.00.00.17 | Штифт |
