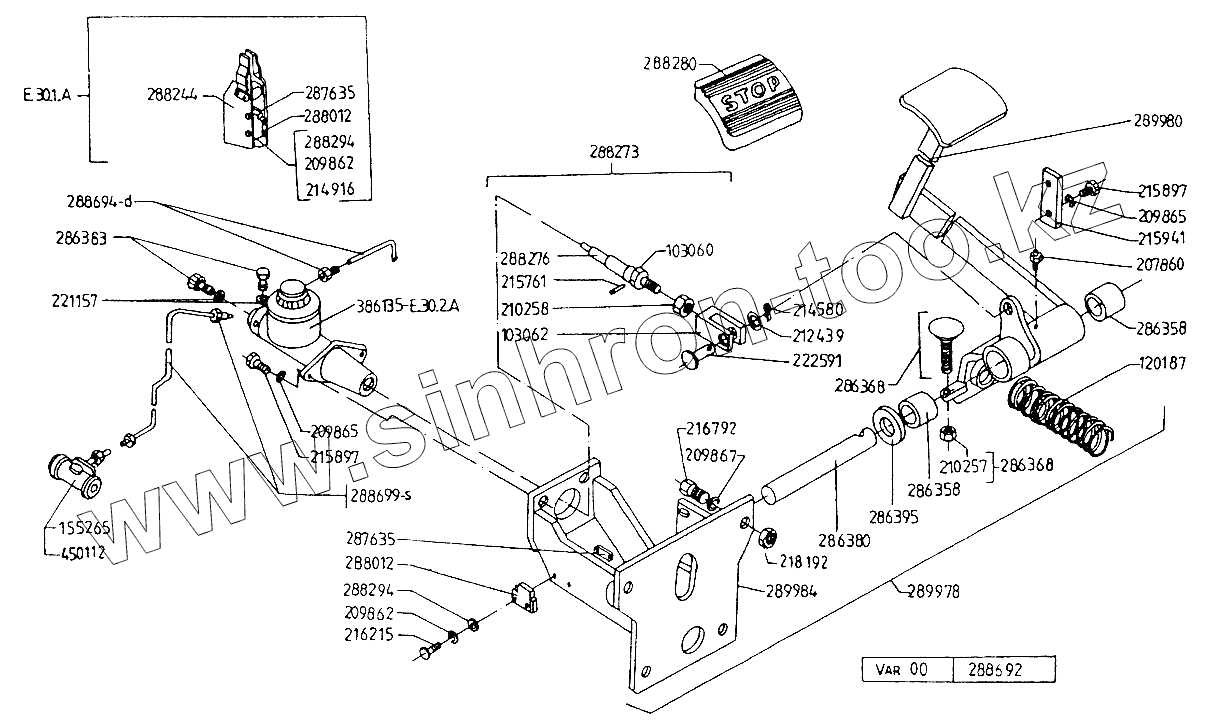

Каталог запасных частей к технике: Балканкар Рекорд EB-698. Тормозная система
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
27
28
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7002.02.05 | Ограничитель | |
| 2 | 7002.02.06 | Вилка | |
| 3 | 687.33.03.01.01 | Пружина | |
| 4 | 16 122 032 | Специальный колесный цилиндр | |
| 5 | 1.1 БДС1640-81 | Пресс-масленка | |
| 6 | [Шайба 2 4Н БДС833-82] | Шайба 2 4Н БДС833-82 | |
| 7 | [Шайба 2 8Н БДС833-82] | Шайба 2 8Н БДС833-82 | |
| 8 | 2 12Н БДС833-82 | Шайба | |
| 9 | М8-5 БДС744-83 | Гайка | |
| 10 | М10-5 БДС744-83 | Гайка | |
| 11 | АМ10 БДС206-78 | Шайба | |
| 12 | 3,2х20 БДС55-77 | Шплинт | |
| 13 | [Винт I М4х22-6g БДС832-72/5.6] | Винт I М4х22-6g БДС832-72/5.6 | |
| 14 | [Цилиндрический штифт 3h11х20 БДС1980-77] | Цилиндрический штифт 3h11х20 БДС1980-77 | |
| 15 | [Болт 1 М8х20-6g БДС1232-72/5.6] | Болт 1 М8х20-6g БДС1232-72/5.6 | |
| 16 | [Фиксирующая планка 20 БДС2348-74/4.8] | Фиксирующая планка 20 БДС2348-74/4.8 | |
| 17 | [Винт I М4х25-6g БДС832-76/5.6] | Винт I М4х25-6g БДС832-76/5.6 | |
| 18 | [Винт IА М12х30-5.6 БДС15615-83] | Винт IА М12х30-5.6 БДС15615-83 | |
| 19 | М12-5 БДС744-83 | Гайка | |
| 20 | [Кольцо II А10х16 БДС3609-73] | Кольцо II А10х16 БДС3609-73 | |
| 21 | [Ось В10х30 БДС3048-78/5.6] | Ось В10х30 БДС3048-78/5.6 | |
| 22 | 715.33.2.03.01.01.08 | Втулка подшипника | |
| 23 | 715.33.2.03.01.03.00 | Опора в сборе | |
| 24 | 715.33.2.03.01.00.02 | Ось | |
| 25 | 715.33.2.03.00.00.04 | Пробка | |
| 26 | 715.33.2.03.01.00.04 | Втулка | |
| 27 | 715.33.6.09.00.00.01 | Планка | |
| 28 | 44035.00.00 | Выключатель S800b | |
| 29 | 715.33.2.03.04.00.00 | Ручной тормоз | |
| 30 | 715.33.2.03.01.04.00 | Поршень в сборе | |
| 31 | 715.33.2.03.01.04.01 | Наконечник | |
| 32 | 715.33.2.03.01.00.05 | Резиновая подножка | |
| 33 | 715.33.2.03.00.00.02 | Шайба | |
| 34 | 695.33.2.03.00.00.00-00 | Тормозная система | |
| 35 | 695.33.2.03.01.00.00 | Правая труба в сборе | |
| 36 | 695.33.2.03.02.00.00 | Левая труба в сборе | |
| 37 | 715.33.2.03.08.00.00 | Тормозной блок в сборе | |
| 38 | 715.33.2.03.08.01.00 | Тормозная педаль в сборе | |
| 39 | 715.33.2.03.08.02.00 | Основание в сборе | |
| 40 | 41 5158.02.02 | Главный тормозной цилиндр 19,05Л | |
| 41 | KU-210.402 | Специальный колесный цилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
