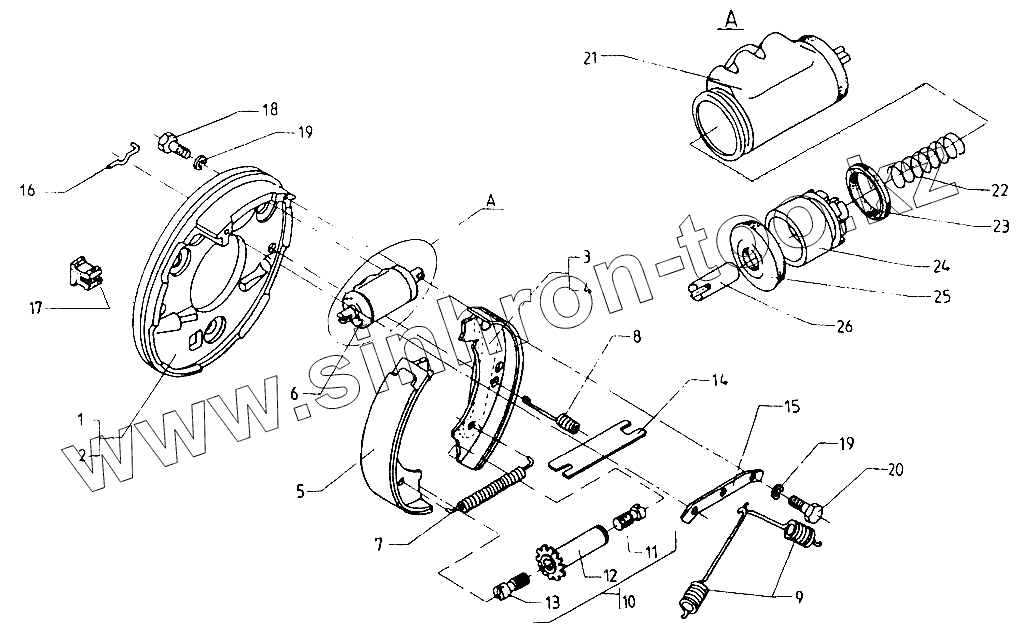

Каталог запасных частей к технике: Балканкар Рекорд EB-698. Сервотормоз
KU-210.422.L
KU-210.422.D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| KU-210.422.L | KU-210.422.L | Сервотормоз HS (диам.=180х40-s) | |
| KU-210.422.D | KU-210.422.D | Сервотормоз HS (диам.=180х40-d) | |
| 1 | KU-210.425.D | Правый тормозной диск | |
| 2 | KU-210.425.L | Левый тормозной диск | |
| 3 | KU-210.432.D | Тормозная колодка с накладкой | |
| 4 | KU-210.432.L | Тормозная колодка с накладкой | |
| 5 | KU-210.426 | Тормозная колодка с накладкой | |
| 6 | KU-210.402 | Специальный колесный цилиндр | |
| 7 | KU-210.443 | Пружина | |
| 8 | KU-210.444 | Пружина | |
| 9 | KU-210.442 | Пружина | |
| 10 | KU-210.447 | Регулирующий механизм | |
| 11 | KU-210.452 | Опорный винт | |
| 12 | KU-210.448 | Шестерня в сборе | |
| 13 | KU-210.451 | Опорный винт | |
| 14 | KU-210.441 | Планка | |
| 15 | KU-210.440 | Несущий элемент пружин | |
| 16 | KU-210.445 | Рычажок | |
| 17 | KU-210.446 | Пробка | |
| 18 | JUS М.В1.051 | Болт М6х15 | |
| 19 | JUS М.В2.111 | Шайба А6 | |
| 20 | JUS М.В1.051 | Болт М6х15 | |
| 21 | KU-210.403 | Корпус | |
| 22 | KU-210.411 | Пружина | |
| 23 | KU-210.408 | Уплотнение | |
| 24 | KU-210.404 | Поршень | |
| 25 | KU-210.410 | Манжета | |
| 26 | KU-210.407 | Прижим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
