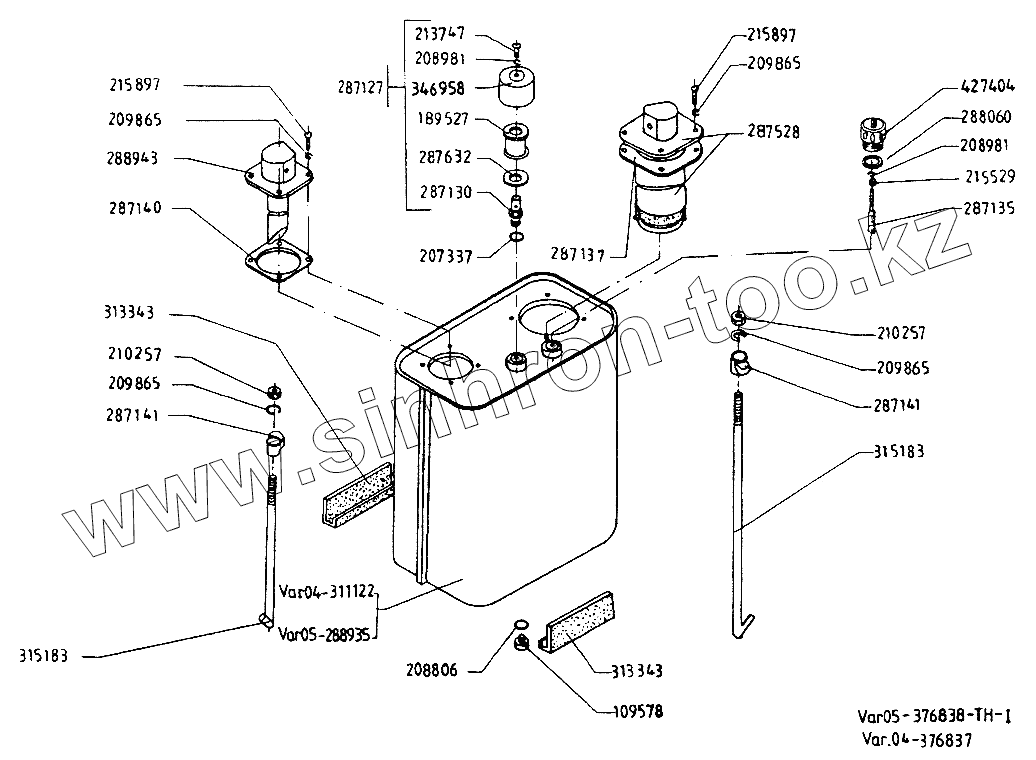

Каталог запасных частей к технике: Балканкар Рекорд EB-698. Масляный бак в сборе
1
2
3
4
5
5
6
6
6
6
7
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 701.07.00.36 | Пробка | |
| 2 | 6701.00.02.00 | Фильтр | |
| 3 | [Кольцо II А22х29 Сu 99,7 БДС3609-73] | Кольцо II А22х29 Сu 99,7 БДС3609-73 | |
| 4 | [Кольцо II А18х24 Сu 99,7 БДС3609-73] | Кольцо II А18х24 Сu 99,7 БДС3609-73 | |
| 5 | 2 6Н БДС833-82 | Шайба | |
| 6 | [Шайба 2 8Н БДС833-82] | Шайба 2 8Н БДС833-82 | |
| 7 | [Гайка М8-6Н БДС744-72/5] | Гайка М8-6Н БДС744-72/5 | |
| 8 | [Винт I М6х10-6g БДС1358-72/5.6] | Винт I М6х10-6g БДС1358-72/5.6 | |
| 9 | [Гайка М6-6Н БДС744-72/5] | Гайка М6-6Н БДС744-72/5 | |
| 10 | [Болт 1 М8х20-6g БДС1 232-72/5 6] | Болт 1 М8х20-6g БДС1 232-72/5 6 | |
| 11 | 715.33.2.12.03.00.00 | Сапун в сборе | |
| 12 | 715.33.2.12.03.00.01 | Специальный патрубок | |
| 13 | 715.33.2.12.00.00.07 | Маслоуказатель | |
| 14 | 715.33.2.12.00.00.02 | Уплотнение I | |
| 15 | 715.33.2.12.00.00.04 | Уплотнение II | |
| 16 | 715.33.2.12.00.00.05 | Ограничитель | |
| 17 | 5190.00.00.00 | Всасывающий фильтр (диам.=0,02-40/25/К) | |
| 18 | 715.33.2.12.03.00.03 | Шайба | |
| 19 | 715.33.2.12.00.00.08 | Уплотнительное кольцо | |
| 20 | 695.33.2.12.01.00.00 | Масляный бак | |
| 21 | 695.33.2.12.02.00.00 | Сливной корпус в сборе | |
| 22 | 695.33.2.12.01.00.00-02 | Масляный бак | |
| 23 | 715.33.2.22.00.00.04 | Резиновый профиль | |
| 24 | 715.33.2.22.00.00.05 | Ось | |
| 25 | 6786.03.00.04 | Крышка | |
| 26 | 695.33.2.12.00.00.00-04 | Масляный бак в сборе | |
| 27 | 695.33.2.12.00.00.00-05 | Масляный бак в сборе | |
| 28 | 715.33.2.22.03.00.00 | Специальная пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
