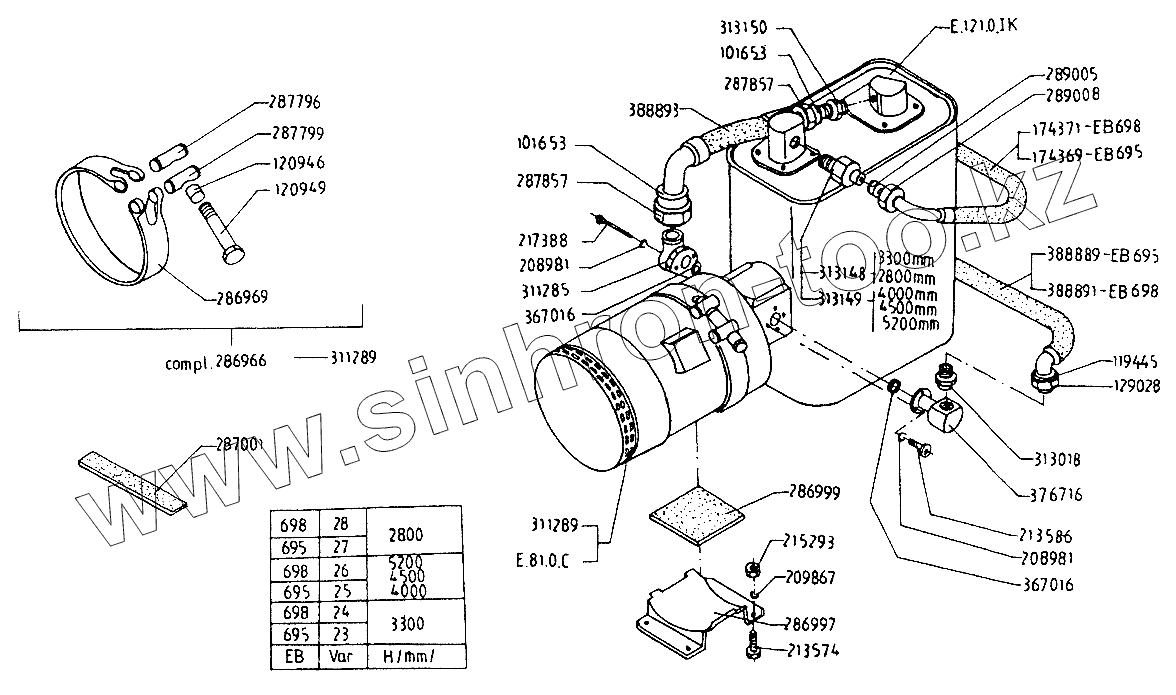

Каталог запасных частей к технике: Балканкар Рекорд EB-698. Гидравлическая система
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
27
28
29
30
31
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Врезывающее кольцо II 22 ОН-0455874-84] | Врезывающее кольцо II 22 ОН-0455874-84 | |
| 2 | [Врезывающее кольцо II 16 ОН-0455874-84] | Врезывающее кольцо II 16 ОН-0455874-84 | |
| 3 | 717.33.08.07.03 | Распорная втулка | |
| 4 | 717.33.08.07.04 | Болт | |
| 5 | [Накидная гайка III 16 ОН-0455874-84] | Накидная гайка III 16 ОН-0455874-84 | |
| 6 | 7019.04.00.00 | Гибкое соединение Б-16-Нцх18-К90°Ех18-1410 | |
| 7 | 7019.04.00.00 | Гибкое соединение Б-16-Нцх18-К90°Ех18-1410 | |
| 8 | 2 6Н БДС833-82 | Шайба | |
| 9 | 2 12Н БДС833-82 | Шайба | |
| 10 | [Болт 1 М12х30-6g БДС1232-83] | Болт 1 М12х30-6g БДС1232-83 | |
| 11 | [Винт II М6х20-6g БДС2171-83] | Винт II М6х20-6g БДС2171-83 | |
| 12 | М12-5 БДС744-83 | Гайка | |
| 13 | [Болт 1 М6х55-5.6 БДС1230-85] | Болт 1 М6х55-5.6 БДС1230-85 | |
| 14 | 715.33.2.08.01.00.00 | Стяжная лента в сборе | |
| 15 | 715.33.2.08.01.00.01 | Лента | |
| 16 | 715.33.2.08.00.00.01 | Кронштейн | |
| 17 | 715.33.2.08.00.00.02 | Прокладка | |
| 18 | 715.33.2.08.00.00.03 | Прокладка | |
| 19 | 715.33.2.08.01.00.02 | Специальная ось | |
| 20 | 715.33.2.08.01.00.03 | Ролик | |
| 21 | [Накидная гайка II 22 ОН-0455874-84] | Накидная гайка II 22 ОН-0455874-84 | |
| 22 | [Кольцо d18-L] | Кольцо d18-L | |
| 23 | [Накидная гайка m18-L] | Накидная гайка m18-L | |
| 24 | 695.33.2.08.00.00.10 | Всасывающий фланец | |
| 25 | 695.33.2.08.15.00.00-12 | Насос с электродвигателем А082ВХ-5ЕС10/4.5/28 | |
| 26 | 715.45.41.15.01.00.01 | Патрубок III Е 16/М22 | |
| 27 | 695.33.42.08.00.00.01 | Патрубок II Е 18/М27 | |
| 28 | 695.33.42.08.00.00.01 | Патрубок II Е 18/М27 | |
| 29 | 695.33.42.08.00.00.02 | Специальный патрубок II Е 18/М27 | |
| 30 | 695.33.42.08.00.00.02 | Специальный патрубок II Е 18/М27 | |
| 31 | 695.33.42.08.00.00.02 | Специальный патрубок II Е 18/М27 | |
| 32 | 695.33.42.08.00.00.03 | Патрубок II Е 22/М36 | |
| 33 | КтМ372 | О кольцо 15,5х2,6 | |
| 34 | 698.33.42.08.00.00.08 | Нагнетательный фланец | |
| 35 | [Гибкое соединение 12-Нцх16-К90°Ех16-1600/30 ОН-0451484-81] | Гибкое соединение 12-Нцх16-К90°Ех16-1600/30 ОН-0451484-81 | |
| 36 | [Гибкое соединение 12-Нцх16-К90°Ех16-1710/30 ОН-0451484-81] | Гибкое соединение 12-Нцх16-К90°Ех16-1710/30 ОН-0451484-81 | |
| 37 | 7019.03.00.00 | Гибкое соединение Б-20-Нцх22-Нцх22-400 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
