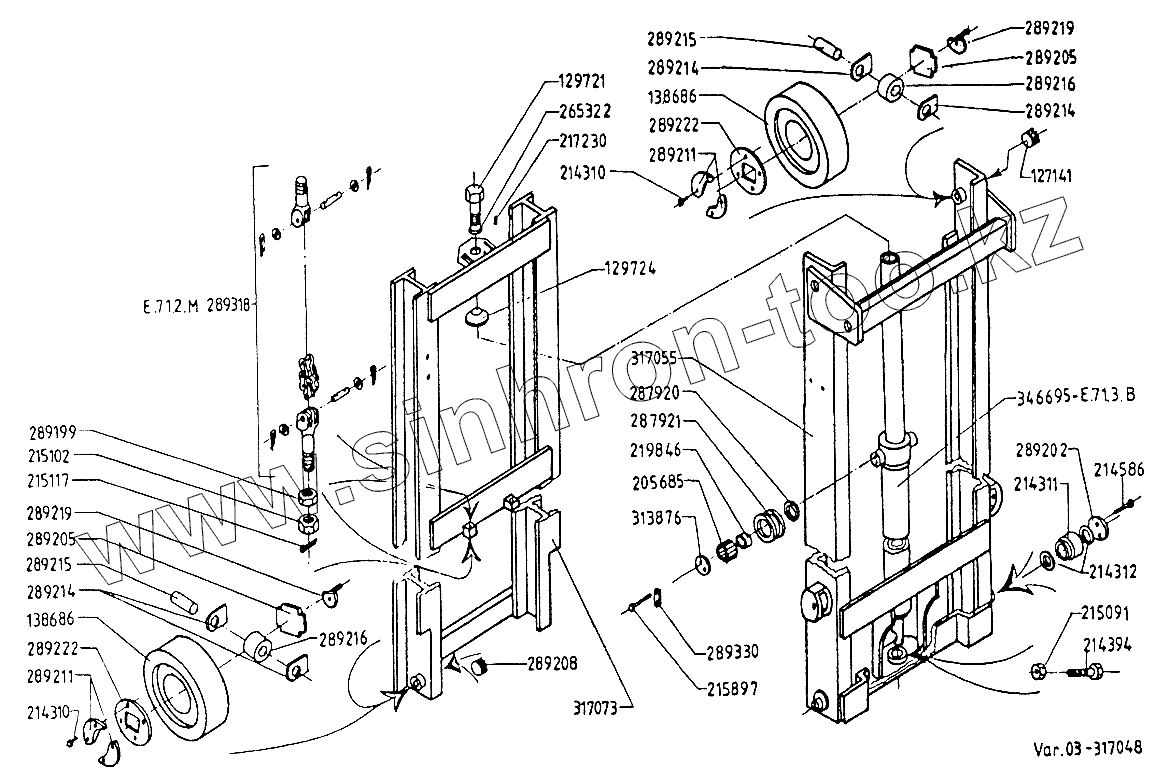

Каталог запасных частей к технике: Балканкар Рекорд EB-695. Рамы и цилиндр - монтаж
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8540.02.00.06 | Пробка | |
| 2 | 687.28.07.00.01 | Болт пустотелый | |
| 3 | 687.28.07.00.02 | Сферическая шайба | |
| 4 | КтМ1388 | Ходовой роликовый подшипник | |
| 5 | INAК50х58х25 | Подшипник игольчатый | |
| 6 | [Болт 1 М5х10-8.8 БДС1230-85] | Болт 1 М5х10-8.8 БДС1230-85 | |
| 7 | [Подшипник ШС35К ГОСТ3635-78] | Подшипник ШС35К ГОСТ3635-78 | |
| 8 | [Кольцо 2-42х3-1 БДС7947-85] | Кольцо 2-42х3-1 БДС7947-85 | |
| 9 | [Винт II М10х30-6g БДС1366-73/6.6] | Винт II М10х30-6g БДС1366-73/6.6 | |
| 10 | [Винт 1 В М8х20-5.6 БДС1359-83] | Винт 1 В М8х20-5.6 БДС1359-83 | |
| 11 | [Гайка М10-5 БДС744-72/5] | Гайка М10-5 БДС744-72/5 | |
| 12 | [Гайка М16-6Н БДС744-72/5] | Гайка М16-6Н БДС744-72/5 | |
| 13 | [Шплинт 4х40 БДС55-77] | Шплинт 4х40 БДС55-77 | |
| 14 | [Болт 1 М8х20-6g БДС1232-72/5.6] | Болт 1 М8х20-6g БДС1232-72/5.6 | |
| 15 | [Цилиндрический штифт 6h8х40 БДС1980-77] | Цилиндрический штифт 6h8х40 БДС1980-77 | |
| 16 | INAIR45х50х25,5 | Втулка | |
| 17 | 687.28.07.00.04 | Шайба предохранительная | |
| 18 | 8595.2.02.00.05 | Шайба | |
| 19 | 8595.2.02.00.06 | Цепной ролик | |
| 20 | 8532.00.00.05 | Сферическая гайка | |
| 21 | 8532.00.00.06 | Крышка | |
| 22 | 8532.00.00.07 | Планка II | |
| 23 | 8532.00.00.08 | Пробка | |
| 24 | 8532.00.00.09 | Пластина | |
| 25 | 8532.00.00.10 | Планка | |
| 26 | 8532.00.00.11 | Ось | |
| 27 | 8532.00.00.12 | Ролик | |
| 28 | 8532.00.00.13 | Стопорная шайба | |
| 29 | 8532.00.00.14 | Крышка | |
| 30 | 8511.04.00.00 | Цепь в сборе | |
| 31 | 8511.00.00.03 | Стопорная пластина | |
| 32 | 8531.00.00.02 | Крышка | |
| 33 | 8531.00.00.00-03 | Подъемное устройство | |
| 34 | 8531.05.00.00 | Внешняя рама | |
| 35 | 8531.06.00.00 | Внутренняя рама | |
| 36 | 4148.4.00.00 | Цилиндр телескопический Т1-100/28-2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
