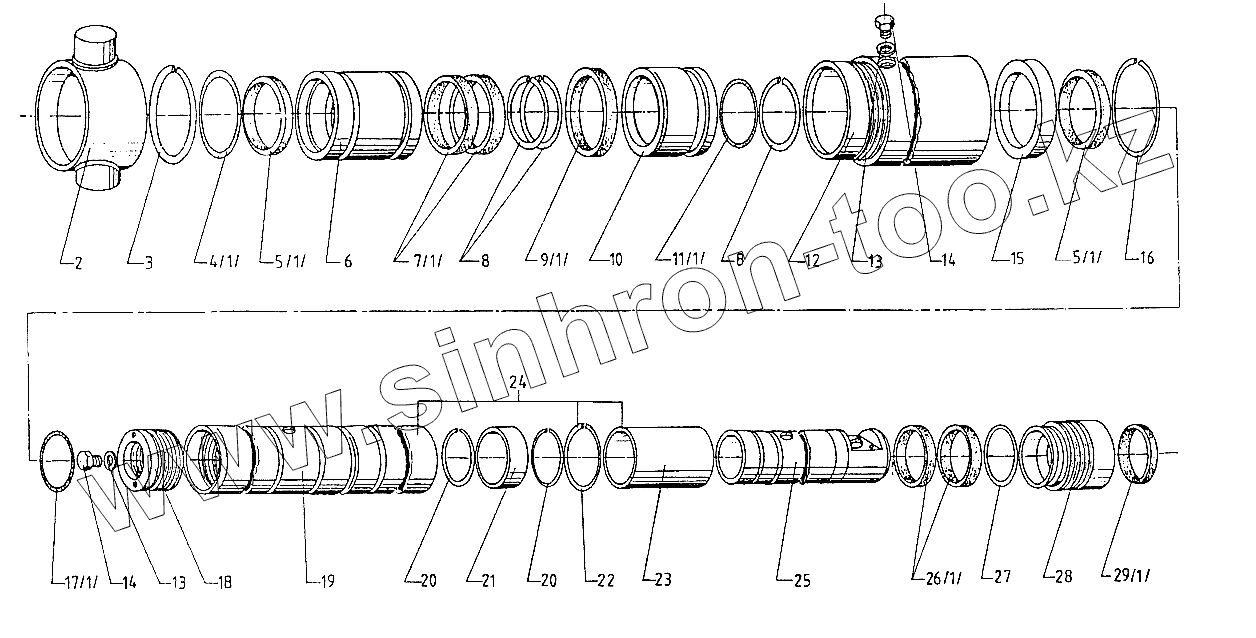

Каталог запасных частей к технике: Балканкар Рекорд EB-687. Цилиндр телескопический Т2-100/45
4157.3.00.00
1
1
1
1
1
1
1
1
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4157.3.00.00 | 4157.3.00.00 | Цилиндр телескопический Т2-100/45 | |
| 1 | 4157.3.00.00-А | Быстроизнашивающиеся запасные части Т2-100/45 | |
| 2 | 4157.3.01.00 | Гайка несущая | |
| 3 | 4157.3.00.08 | Кольцо предохранительное В95 | |
| 4 | [О-кольцо Б85х5-2-70 БДС7947-85] | О-кольцо Б85х5-2-70 БДС7947-85 | |
| 5 | 4157.2.00.06 | Маслосбрасыватель Д75 | |
| 6 | 4157.3.00.13 | Затвор | |
| 7 | 4157.2.02.00 | Манжета М2В 75х83х12 | |
| 8 | 4157.3.00.14 | Кольцо В75 | |
| 9 | 4157.3.00.17 | Манжета | |
| 10 | 4157.3.00.15 | Поршень | |
| 11 | [О-кольцо Б69х3-2-70 БДС7947-85] | О-кольцо Б69х3-2-70 БДС7947-85 | |
| 12 | 4157.3.00.20 | Цилиндр | |
| 13 | [Кольцо А8х14 М1 БДС3609-73] | Кольцо А8х14 М1 БДС3609-73 | |
| 14 | [Болт 2 М8х10-6.8 БДС1230-85] | Болт 2 М8х10-6.8 БДС1230-85 | |
| 15 | 4157.3.00.23 | Коробка очистительного кольца Д 75 | |
| 16 | 4157.3.00.25 | Кольцо предохранительное В100 | |
| 17 | [О-кольцо Б60х3-2-70 БДС7947-85] | О-кольцо Б60х3-2-70 БДС7947-85 | |
| 18 | 4157.3.00.03 | Пятка | |
| 19 | 4157.3.03.01 | Плунжер II | |
| 20 | 2850.00.15 | Кольцо предохранительное В55 | |
| 21 | 4157.3.00.30 | Втулка | |
| 22 | 4157.3.03.02 | Кольцо опорное А62 | |
| 23 | 4157.3.03.03 | Втулка | |
| 24 | 4157.3.03.00 | Плунжер II-общий вид | |
| 25 | 4157.3.04.00 | Плунжер I-общий Вид | |
| 26 | 2866.01.00 | Манжета М2В 55х63х12 | |
| 27 | [О-кольцо Б59х2-2-70 БДС7947-85] | О-кольцо Б59х2-2-70 БДС7947-85 | |
| 28 | 4157.3.00.24 | Гайка | |
| 29 | [Маслосбрасыватель Д55 ОН-04 58952-82] | Маслосбрасыватель Д55 ОН-04 58952-82 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
