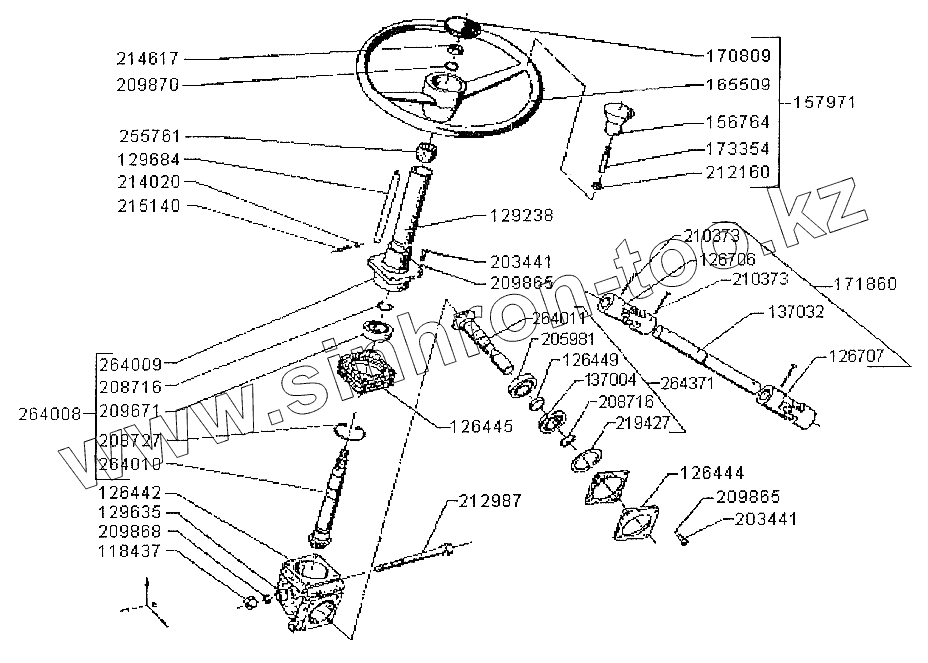

Каталог запасных частей к технике: Балканкар Рекорд EB-687. Система управления EB687-Piccolo
687.33.06.00.00
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
24
24
25
28
28
29
30
31
31
33
34
35
37
39
41
42
43
44
45
46
48
49
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 687.33.06.00.00 | 687.33.06.00.00 | Система управления | |
| 1 | 717.33.04.03.01.00 | Коробка в сборе | |
| 2 | 717.33.37319 | Крышка | |
| 3 | 717.33.04.03.00.02 | Крышка | |
| 4 | 717.33.04.03.00.00 | Коробка | |
| 5 | [Гайка М14-6Н БДС744-83] | Гайка М14-6Н БДС744-83 | |
| 6 | 717.33.04.00.02 | Полувтулка | |
| 7 | 5678.00.00.01 | Картер | |
| 8 | 5678.00.00.04 | Крышка | |
| 9 | 5678.00.00.05 | Уплотнение | |
| 10 | 5678.02.00.02 | Втулка распорная | |
| 11 | 5748.00.00.00 | Карданная муфта | |
| 12 | 5749.00.00.00 | Карданная муфта со шлицами | |
| 13 | 5654.2.00.00.00 | Рулевой механизм | |
| 14 | 687.33.06.00.01 | Шайба | |
| 15 | 688.33.06.00.03 | Молдинг | |
| 16 | 7003.00.04.00 | Рукоятка пластмассовая | |
| 17 | 8171.00.00.00 | Рулевое колесо | |
| 18 | 8171.00.00.01 | Крышка | |
| 19 | 5746.42.00.00.00 | Стержень в сборе | |
| 20 | 8171.01.00.01 | Болт специальный | |
| 21 | [Болт М8х22-8.8 БДС1232-86] | Болт М8х22-8.8 БДС1232-86 | |
| 22 | 6206 БДС4843-72 | Подшипник | |
| 23 | [Пружинная шайба 18Н БДС833-82] | Пружинная шайба 18Н БДС833-82 | |
| 24 | В30 БДС2170-77 | Кольцо | |
| 25 | [Кольцо А62 БДС2170-77] | Кольцо А62 БДС2170-77 | |
| 26 | 60206 ГОСТ7242-70 | Подшипник | |
| 27 | [Шайба А М6 БДС206-78] | Шайба А М6 БДС206-78 | |
| 28 | 8Н БДС833-82 | Пружинная шайба | |
| 29 | 14Н БДС833-82 | Пружинная шайба | |
| 30 | [Пружинная шайба 18Н БДС833-82] | Пружинная шайба 18Н БДС833-82 | |
| 31 | 10х55 БДС3954-70 | Штифт цилиндрический | |
| 32 | [Винт М4х10-5.6 БДС8226-71] | Винт М4х10-5.6 БДС8226-71 | |
| 33 | [Пружинная шайба 5Н БДС833-82] | Пружинная шайба 5Н БДС833-82 | |
| 34 | [Винт 1АМ5х8-5.8 БДС1338-85] | Винт 1АМ5х8-5.8 БДС1338-85 | |
| 35 | М12-5 БДС744-83 | Гайка | |
| 36 | [Шайба А М4 БДС206-78] | Шайба А М4 БДС206-78 | |
| 37 | [Болт М14х120-6g БДС2662-72/8.8] | Болт М14х120-6g БДС2662-72/8.8 | |
| 38 | [Винт М6х.25-5.6 БДС8226-71] | Винт М6х.25-5.6 БДС8226-71 | |
| 39 | [Гайка М18х1,5-8 БДС1262-83] | Гайка М18х1,5-8 БДС1262-83 | |
| 40 | [Уплотнение А 28х52х10-3 БДС9954-73] | Уплотнение А 28х52х10-3 БДС9954-73 | |
| 41 | 62 БДС4889-68 | Пружинная шайба предохранительная | |
| 42 | 5665.00.00.03 | Втулка | |
| 43 | 5654.2.01.00.00 | Колонна в сборе | |
| 44 | 5654.2.36557 | Крышка в сборе | |
| 45 | 5654.2.36526 | Вал с шестерней | |
| 46 | 5654.22.02.00.01 | Вал с шестерней | |
| 47 | 5746.42.00.00.00 | Стержень в сборе | |
| 48 | 5654.22.02.00.00 | Вал с шестерней в сборе | |
| 49 | 60206 ГОСТ7242-70 | Подшипник | |
| 50 | [Регулирующая пластина] | Регулирующая пластина | |
| 51 | 5654.02.00.02 | Подшипник 60206 | |
| 52 | 5746.42.00.00.01 | Стержень в сборе | |
| 53 | 8171.01.00.00 | Рулевое колесо D=360 |
