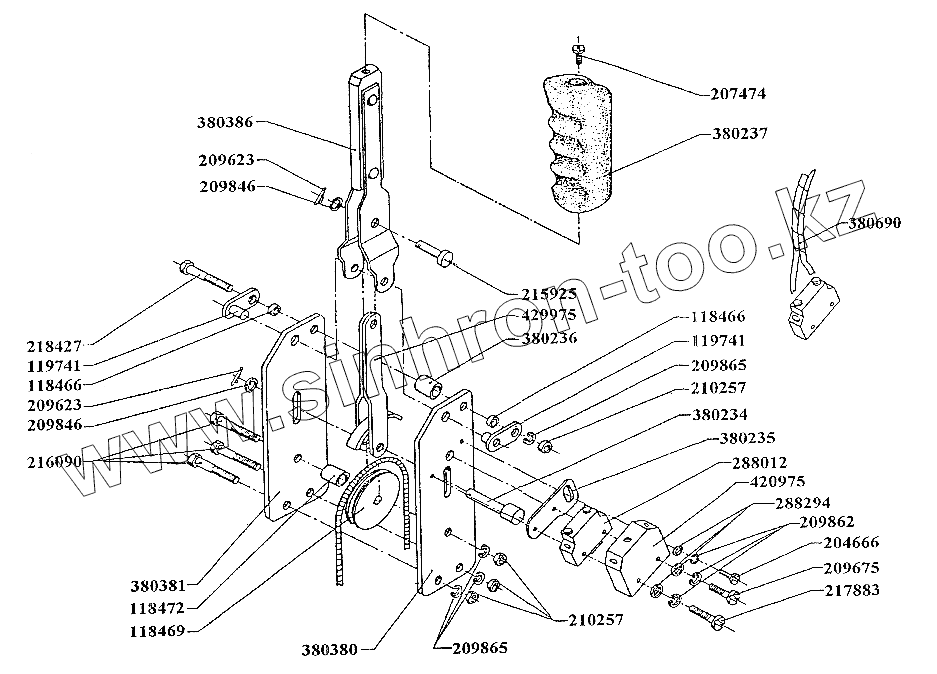

Каталог запасных частей к технике: Балканкар Рекорд EB-687. Ручной тормоз EB687-Piccolo
715.33.85.16.00.00.00-00
1
1
2
3
4
4
5
6
7
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 715.33.85.16.00.00.00-00 | 715.33.85.16.00.00.00-00 | Ручной тормоз | |
| 1 | 6958.00.00.03 | Шайба | |
| 2 | 6958.00.00.04 | Ролик | |
| 3 | 6958.00.00.05 | Втулка распорная | |
| 4 | 6958.03.00.00 | Планка в сборе | |
| 5 | 1АМ4х12-5.8 БДС832-83 | Винт | |
| 6 | 1ВМ6х12-5.8 БДС1360-83 | Винт | |
| 7 | [Шплинт 2х12 БДС55-77] | Шплинт 2х12 БДС55-77 | |
| 8 | 1А М4х20-5.8 БДС832-83 | Винт | |
| 9 | [Шайба А М8 БДС206-78] | Шайба А М8 БДС206-78 | |
| 10 | 2 4Н БДС833-82 | Пружинная шайба | |
| 11 | 2 8Н БДС833-82 | Пружинная шайба | |
| 12 | М8-5 БДС744-83 | Гайка | |
| 13 | Б2-8h11х22х18.5 БДС3048-89 | Ось | |
| 14 | 1М8х45-5.6 БДС1230-85 | Болт | |
| 15 | [Винт 1 М4х25-5.8 БДС832-83] | Винт 1 М4х25-5.8 БДС832-83 | |
| 16 | 1М8х55-5.6 БДС1230-85 | Болт | |
| 17 | 44035.00.00 | Выключатель S800b | |
| 18 | 715.33.2.03.00.00.02 | Шайба | |
| 19 | 715.33.85.16.00.00.03 | Ось | |
| 20 | 715.33.85.16.00.00.04 | Планка | |
| 21 | 715.33.85.16.00.00.05 | Втулка распорная | |
| 22 | 715.33.85.16.00.00.06 | Рукоятка | |
| 23 | 715.33.85.16.00.00.01 | Боковина левая | |
| 24 | 715.33.85.16.00.00.02 | Боковина правая | |
| 25 | 715.33.85.16.02.00.00 | Рычаг в сборе | |
| 26 | 715.33.85.16.03.00.00 | Пучок проводов | |
| 27 | 715.33.70.09.00.00.05 | Резиновая надвижная муфта | |
| 28 | 715.33.85.16.01.00.00 | Тяж (в сборе) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
