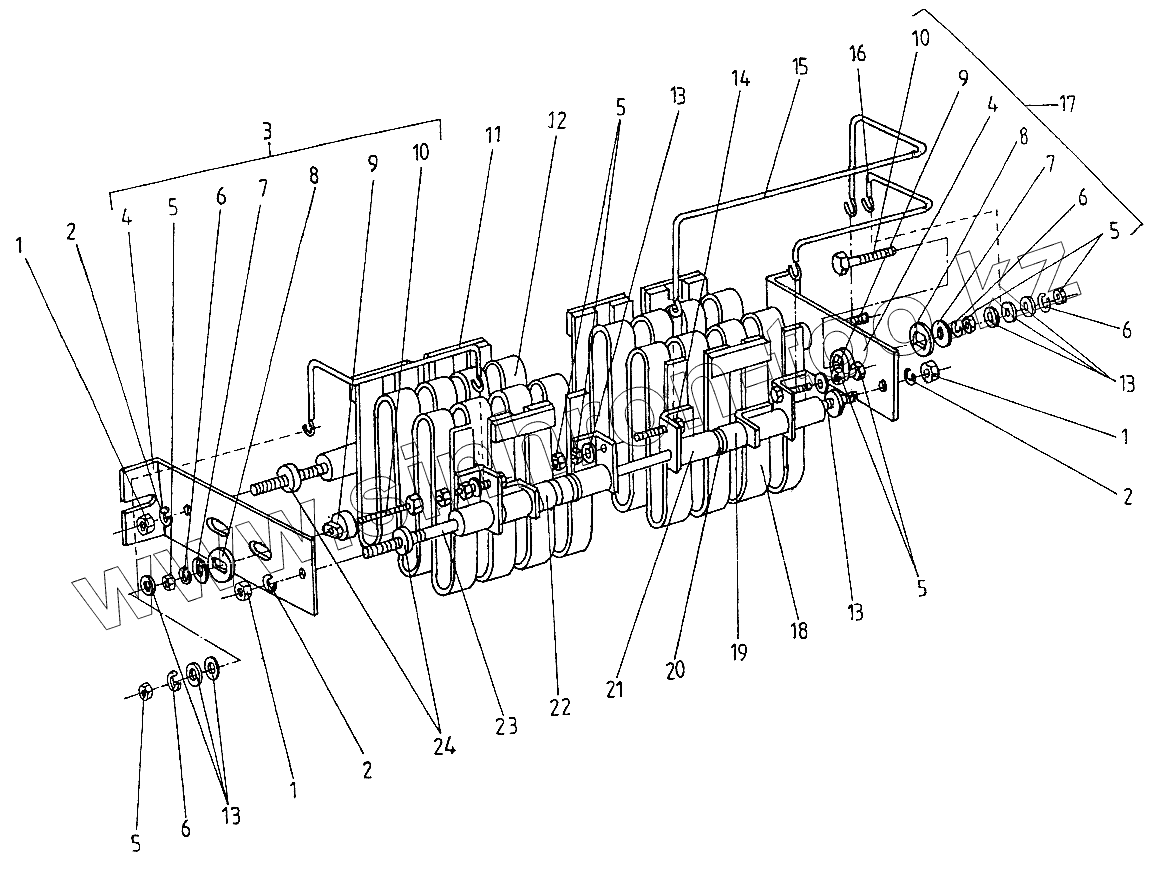

Каталог запасных частей к технике: Балканкар Рекорд EB-687. Резистор пусковой
3541.00.00.00
1
1
1
2
2
2
3
4
4
5
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3541.00.00.00 | 3541.00.00.00 | Пусковой резистор | |
| 1 | [Гайка М6-5,6 БДС744-83] | Гайка М6-5,6 БДС744-83 | |
| 2 | [Шайба 2 6Н БДС832-82] | Шайба 2 6Н БДС832-82 | |
| 3 | 3541.00.02.00 | Кронштейн в сборе | |
| 4 | 3540.00.01.02 | Кронштейн | |
| 5 | [Гайка М8-04 БДС1262-83] | Гайка М8-04 БДС1262-83 | |
| 6 | [Шайба 2 8Н БДС832-82] | Шайба 2 8Н БДС832-82 | |
| 7 | [Шайба увеличена 8 БДС3223-74] | Шайба увеличена 8 БДС3223-74 | |
| 8 | 3540.00.01.05 | Изоляционное кольцо | |
| 9 | 3540.00.01.04 | Втулка изоляционная | |
| 10 | 3540.00.01.03 | Болт специальный | |
| 11 | 3541.00.00.03 | Мост | |
| 12 | 3541.00.04.00 | Резисторный элемент в сборе | |
| 13 | [Шайба АМ8 БДС206-78] | Шайба АМ8 БДС206-78 | |
| 14 | [Болт А1 М8х20-5.8 БДС1232-86] | Болт А1 М8х20-5.8 БДС1232-86 | |
| 15 | 3541.00.00.02 | Мост | |
| 16 | 3541.00.00.01 | Мост | |
| 17 | 3541.00.01.00 | Кронштейн с табличкой | |
| 18 | 3541.00.03.00 | Резисторный элемент в сборе | |
| 19 | 7007.00.00.37 | Изолятор | |
| 20 | 3516.00.00.02 | Шайба | |
| 21 | 7007.00.00.38 | Изолятор | |
| 22 | 7007.00.00.39 | Концевой изолятор | |
| 23 | 3540.00.00.04 | Шпилька | |
| 24 | 7007.00.00.36 | Изоляционная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
