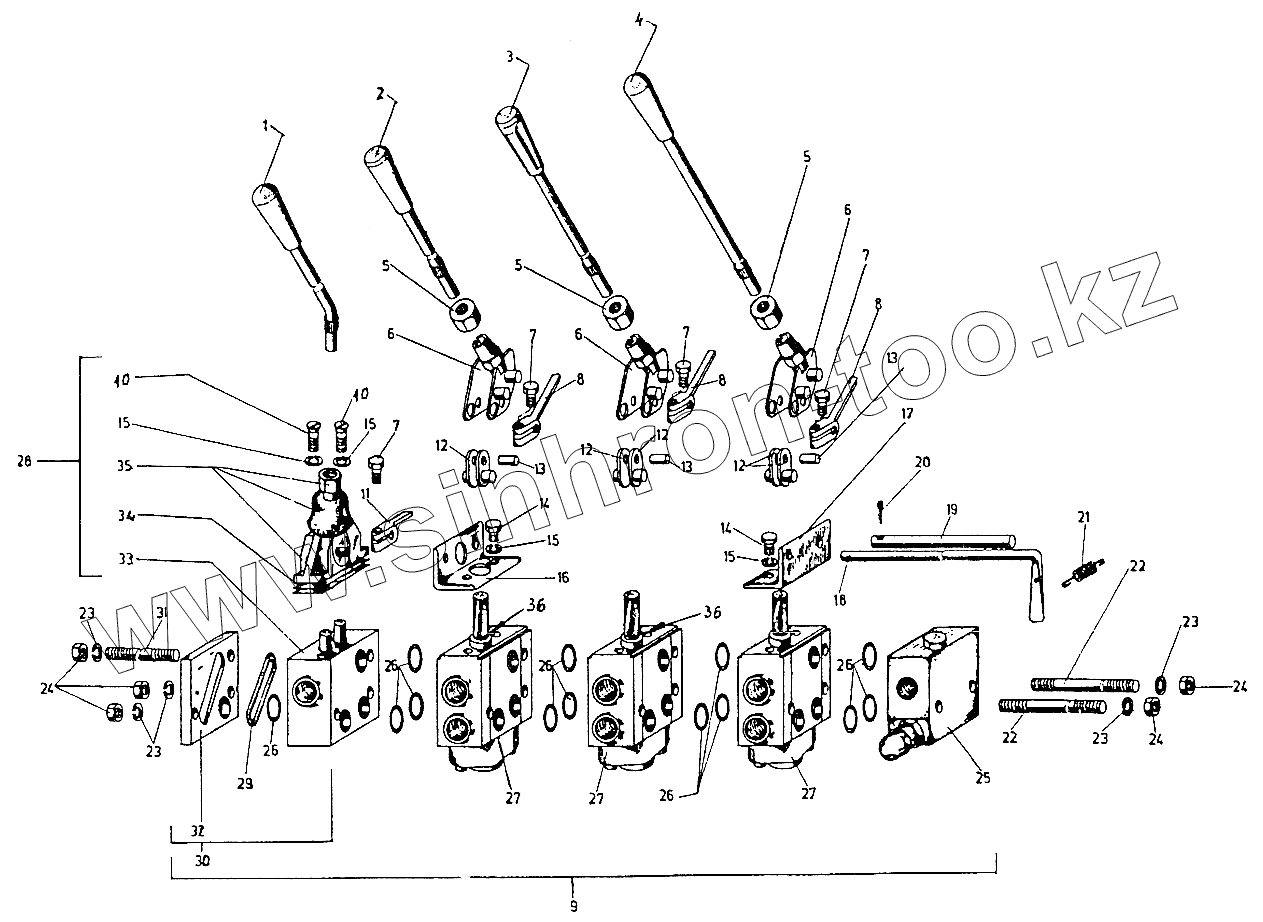

Каталог запасных частей к технике: Балканкар Рекорд EB-687. Командное устройство с распределителем 348/2ЛЛЛМ
7023.01.00.00
1
2
3
4
5
5
5
6
6
6
7
7
7
7
8
8
8
9
10
10
11
12
12
12
12
13
13
13
14
14
15
15
15
15
16
17
18
19
20
21
22
22
23
23
23
23
24
24
24
25
26
26
26
26
26
27
27
27
28
29
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7023.01.00.00 | 7023.01.00.00 | Командное устройство с распределителем 348/2ЛЛЛМ | |
| 1 | 717.33.08.09.00 | Рычаг с рукояткой в сборе | |
| 2 | 717.33.08.10.00 | Рычаг с рукояткой в сборе | |
| 3 | 717.33.08.11.00 | Рычаг с рукояткой в сборе | |
| 4 | 717.33.08.12.00 | Рычаг с рукояткой в сборе | |
| 5 | 7023.10.00.09 | Специальная гайка | |
| 6 | 7023.10.01.00 | Кронштейн в сборе | |
| 7 | [Болт 1 М6х16-5.6 БДС1230-85] | Болт 1 М6х16-5.6 БДС1230-85 | |
| 8 | 7023.10.00.04 | Палец II | |
| 9 | [Гидрораспределитель 348/2ЛЛЛМ ОН-04 62135-72] | Гидрораспределитель 348/2ЛЛЛМ ОН-04 62135-72 | |
| 10 | [Винт 1А М6х16-5.6 БДС832-83] | Винт 1А М6х16-5.6 БДС832-83 | |
| 11 | 7023.10.00.03 | Палец I | |
| 12 | 676-4.01.01.03.00 | Звено промежуточное в сборе | |
| 13 | 676-4.01.01.05 | Ось малая | |
| 14 | [Болт 1 М6х12-5.6 БДС1230-85] | Болт 1 М6х12-5.6 БДС1230-85 | |
| 15 | 6Н БДС833-82 | Пружинная шайба 2 | |
| 16 | 7023.01.00.02 | Кронштейн левый | |
| 17 | 7023.01.00.03 | Кронштейн правый | |
| 18 | 7023.10.00.08 | Правая кривая ось | |
| 19 | 7023.10.00.02 | Ось большая | |
| 20 | [Шплинт 2х18 БДС55-77] | Шплинт 2х18 БДС55-77 | |
| 21 | 732.15.00.05 | Пружина | |
| 22 | 12040.00.03 | Шпилька В (L=235) | |
| 23 | [Пружинная шайба2 8Н БДС833-82] | Пружинная шайба2 8Н БДС833-82 | |
| 24 | М8-5 БДС744-83 | Гайка | |
| 25 | 12006.00.00 | Начальная крышка РК1 | |
| 26 | 12030.00.17 | О-кольцо 13,2х5,0 | |
| 27 | 12030.00.00 | Секция двойного действия | |
| 28 | 12016.00.00 | Секция клапанная НУ/5В1С4А8/2 | |
| 29 | 12040.01.02 | О-кольцо 47х2,5 | |
| 30 | 12040.01.00 | Крышка концевая | |
| 31 | 12040.00.03 | Шпилька В (L=235) | |
| 32 | 12040.01.01 | Крышка концевая | |
| 33 | 12010.01.01 | Секция клапанная НУ/5В1С4А1 | |
| 34 | 12010.00.01 | Плита | |
| 35 | 12016.01.00 | Головка командная | |
| 36 | 12030.00.06 | О-кольцо 15х3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
