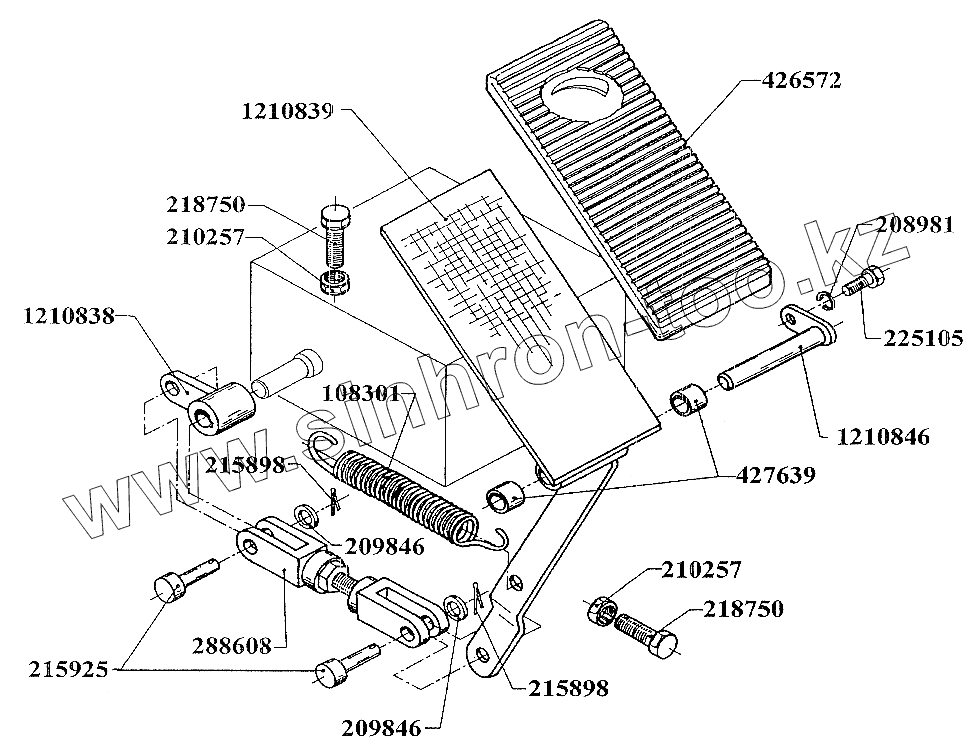

Каталог запасных частей к технике: Балканкар Рекорд EB-687. Командное устройство EB687-Piccolo

Тип техники

Марка

Модель

Схема

687.33.65.04.00.00.00-00

1

2

3

3

4

4

5

5

6

7

7

8

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
687.33.65.04.00.00.00-00	687.33.65.04.00.00.00-00		Командное устройство
1	2705.02.00.11		Пружина
2	6Н БДС833-82		Пружинная шайба 2
3	[Шайба АМ8 БДС206-78]		Шайба АМ8 БДС206-78
4	[Гайка М8-5 БДС744-73]		Гайка М8-5 БДС744-73
5	[Шплинт 2х14 БДС55-77]		Шплинт 2х14 БДС55-77
6	Б2-8h11х22х18.5х2 БДС3048-89		Ось
7	[Болт 2 М8х25-5.6 БДС1230-85]		Болт 2 М8х25-5.6 БДС1230-85
8	[Болт 2 М6х10-5.6 БДС1230-85]		Болт 2 М6х10-5.6 БДС1230-85
9	715.33.10.04.02.00.00		Штанга в сборе
10	3691.33.2.04.00.00.09		Резиновая подножка
11	755.33.04.01.00.01		Втулка подшипника
12	687.33.65.04.01.00.01		Кулак
13	687.33.65.04.01.00.00		Педаль в сборе
14	687.33.77.04.02.00.00		Ось в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
