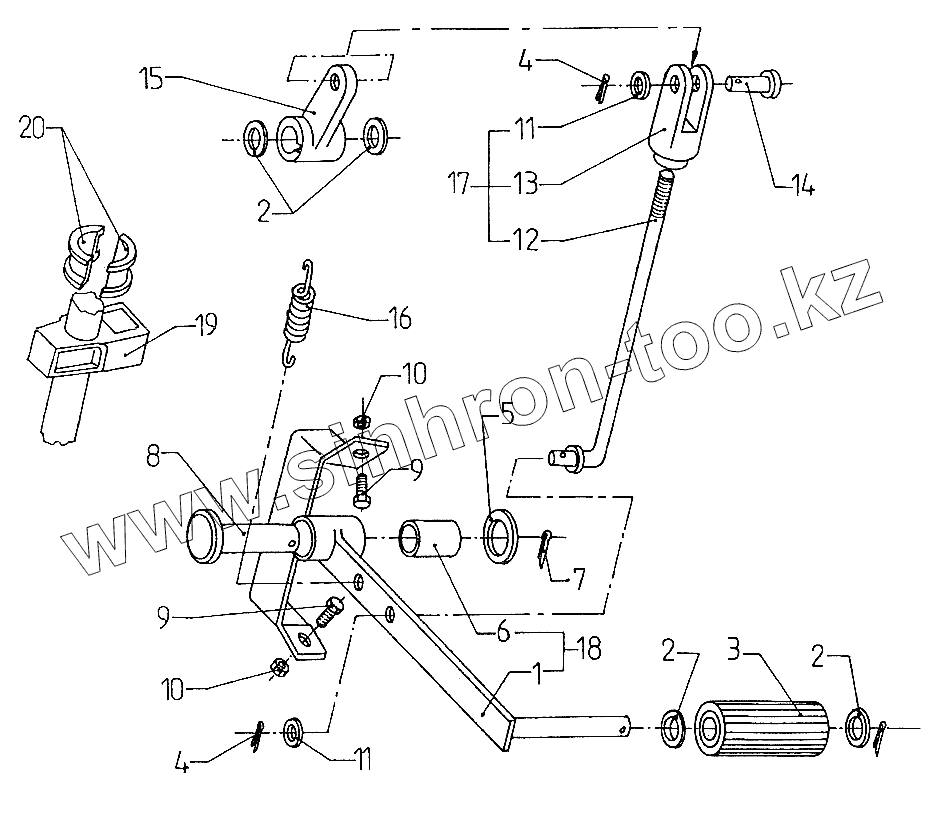

Каталог запасных частей к технике: Балканкар Рекорд EB-687. Командная система
687.33.8.04.00.00-00
1
2
2
2
3
4
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 687.33.8.04.00.00-00 | 687.33.8.04.00.00-00 | Командная система | |
| 1 | 687.33.04.01.01.00 | Рычаг | |
| 2 | АМ10 БДС206-78 | Шайба | |
| 3 | 602.08.00.03 | Педаль акселератора | |
| 4 | [Шплинт 2х14 БДС55-77] | Шплинт 2х14 БДС55-77 | |
| 5 | 687.33.04.00.01 | Шайба | |
| 6 | 687.33.04.01.01 | Втулка | |
| 7 | [Шплинт 4х25 БДС55-77] | Шплинт 4х25 БДС55-77 | |
| 8 | [Ось Б 2-14h11х60х52 БДС3048-89] | Ось Б 2-14h11х60х52 БДС3048-89 | |
| 9 | [Болт 1 М6х25-5.6 БДС1230-85] | Болт 1 М6х25-5.6 БДС1230-85 | |
| 10 | М6-5 БДС744-83 | Гайка | |
| 11 | [Шайба АМ8 БДС206-78] | Шайба АМ8 БДС206-78 | |
| 12 | 687.33.8.04.01.01 | Штанга | |
| 13 | 717.33.4.04.01.03 | Вилка | |
| 14 | [Ось Б 2-8h11х22х18,5 БДС3048-69] | Ось Б 2-8h11х22х18,5 БДС3048-69 | |
| 15 | 717.33.4.04.00.01 | Рычаг | |
| 16 | 717.33.04.00.01 | Пружина | |
| 17 | 687.33.8.04.01.00 | Штанга в сборе | |
| 18 | 687.33.04.01.00 | Рычаг в сборе | |
| 19 | 717.33.04.03.00.00 | Коробка | |
| 20 | 717.33.04.00.02 | Полувтулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
