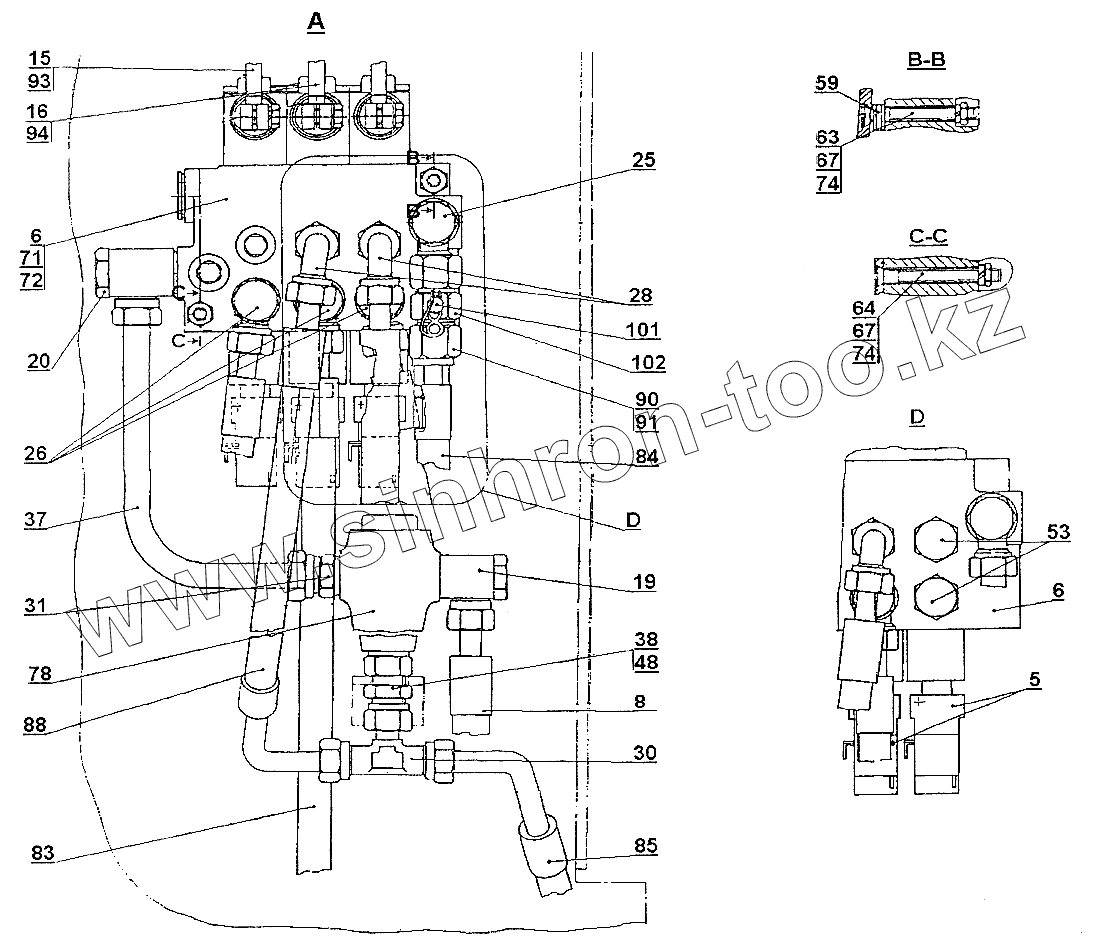

Каталог запасных частей к технике: Балканкар Рекорд EB-687. Гидравлическая система. Гидрораспределитель. EB687-Piccolo
5
6
6
8
15
16
19
20
25
26
28
30
31
37
38
48
53
59
63
64
67
67
71
72
74
74
78
83
84
85
88
90
90
91
91
93
94
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 456.00.00 | Вспомогательный выключатель распределителя ППР-3 | |
| 6 | 122.00.00 | Гидрораспределитель 3Р40-1/А1Ан1 Сн1/МК1Е621 | |
| 8 | 7019.02.00.00 | Гибкое соединение А12-Нцх15-Нцх15-1120 | |
| 15 | 1718.45.1.08.00.01.00 | Рукоятка в сборе | |
| 16 | 1718.45.1.08.00.01.00-01 | Рукоятка в сборе | |
| 19 | 687.33.77.08.00.02.00-01 | Накидная гайка SWVE 15-PLM | |
| 20 | 687.33.77.08.00.03.00-01 | Накидная гайка SWVE 15-PL/M22х1,5 | |
| 25 | 695.45.2.15.00.01.00-01 | Накидная гайка SWVE 12-PS/М22х1,5 | |
| 26 | 715.33.42.08.01.00.00-01 | Накидная гайка SWVE 12-PSM | |
| 28 | 715.33.42.08.06.00.00-01 | Угольник в сборе EVW 12-PSM (L3=52) | |
| 30 | 715.33.85.08.00.06.00-01 | Тройник EVT 12-PL (L2=52) | |
| 31 | 715.33.2.11.06.00.00 | Патрубок в сборе II Е 15/М18 | |
| 37 | 687.33.77.08.00.00.01 | Труба | |
| 38 | 687.33.77.08.00.00.02 | Патрубок XGE 12-S/DG/М18х1,5 | |
| 48 | 651.06.00.25 | Гайка стопорная | |
| 53 | 715.33.42.08.00.00.04 | Пробка М18х1.5 | |
| 59 | [Шайба А М8 БДС206-78] | Шайба А М8 БДС206-78 | |
| 63 | [Винт 2В М8х60-5,8 БДС1359-88] | Винт 2В М8х60-5,8 БДС1359-88 | |
| 64 | [Винт 2В М8х75-5,8 БДС1359-88] | Винт 2В М8х75-5,8 БДС1359-88 | |
| 67 | М8-5 БДС744-83 | Гайка | |
| 71 | [Пломба 11 БДС7412-75] | Пломба 11 БДС7412-75 | |
| 72 | [Проволока 0,7х200-М БДС10065-86] | Проволока 0,7х200-М БДС10065-86 | |
| 74 | 2 8Н БДС833-82 | Пружинная шайба | |
| 78 | [Предохранительный клапан тип КП/А1А34-инд.5654 БДС14322-84] | Предохранительный клапан тип КП/А1А34-инд.5654 БДС14322-84 | |
| 83 | [Гибкое соединение 8-Нцх12-К45°Ех12-1030/25 ОН-04 51484-83] | Гибкое соединение 8-Нцх12-К45°Ех12-1030/25 ОН-04 51484-83 | |
| 84 | [Гибкое соединение 10-Нцх12-К90°Ех12-1500/25 ОН-04 51484-83] | Гибкое соединение 10-Нцх12-К90°Ех12-1500/25 ОН-04 51484-83 | |
| 85 | [Гибкое соединение 8-Нцх12-К90°Ех12-690/25 ОН-04 51484-83] | Гибкое соединение 8-Нцх12-К90°Ех12-690/25 ОН-04 51484-83 | |
| 88 | [Гибкое соединение 8-Нцх12-К90°Ех12-230/25 ОН-04 51484-83] | Гибкое соединение 8-Нцх12-К90°Ех12-230/25 ОН-04 51484-83 | |
| 90 | [Накидная гайка III-12 ОН-04 55874-88] | Накидная гайка III-12 ОН-04 55874-88 | |
| 90 | [Накидная гайка М12-5/A3C] | Накидная гайка М12-5/A3C | |
| 91 | [Врезывающее кольцо "ERMETO" DPR-12-S ОН-04 55874-88] | Врезывающее кольцо "ERMETO" DPR-12-S ОН-04 55874-88 | |
| 91 | [Врезывающее кольцо 111-12 ОН-04 55874-88] | Врезывающее кольцо 111-12 ОН-04 55874-88 | |
| 93 | 687.33.77.08.00.00.03 | Рычаг | |
| 94 | 687.33.77.08.00.00.03-0 | Рычаг | |
| 101 | [Наконечник для манометра EMA 1 М10х1 OR] | Наконечник для манометра EMA 1 М10х1 OR | |
| 102 | 687.33.08.00.42 | Специальный штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
