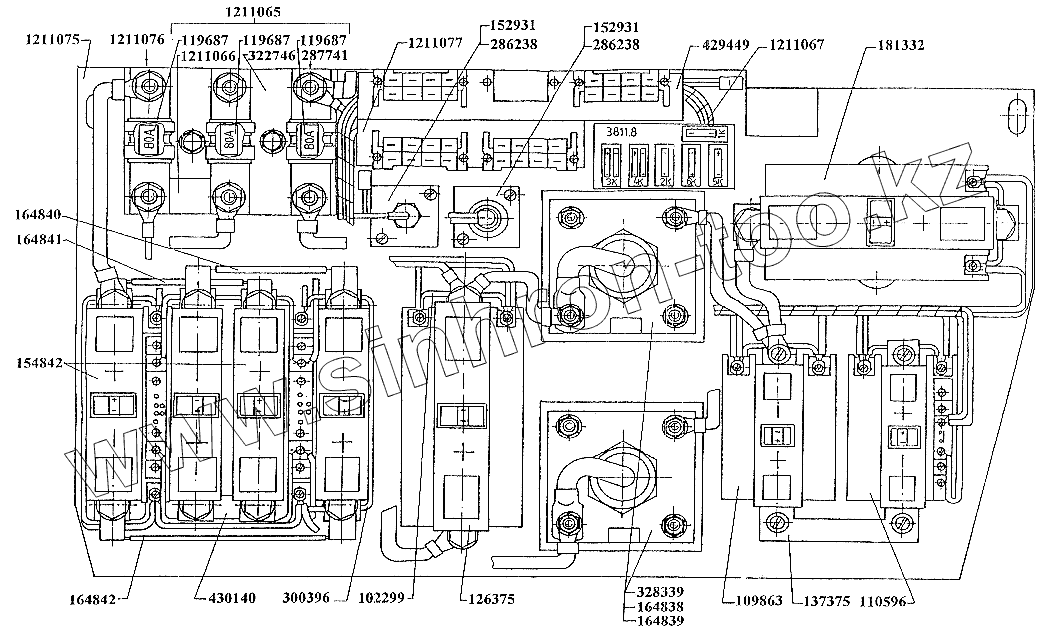

Каталог запасных частей к технике: Балканкар Рекорд EB-687. Электрощит EB687-Piccolo
3811.8.00.00.00-00
1
2
3
4
4
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3811.8.00.00.00-00 | 3811.8.00.00.00-00 | Электрощит | |
| 1 | 3812.00.03.00 | Искрогасительный контур | |
| 2 | 42371.00.00-92 | Контактор КПЕ-4 с катушкой 40V | |
| 3 | 42371.00.00-12 | Контактор КПЕ-4 с катушкой 40V | |
| 4 | 474.09.00.00 | Предохранитель П-60/80 А | |
| 5 | 42359.00.00-12 | Контактор однополюсный 40V, 160А, без вспомогательных контактов | |
| 6 | 3827.6.00.00.02 | Медная шина | |
| 7 | 3812.00.00.09 | Втулка распорная | |
| 8 | 42353.00.00-02 | Контактор КПД-5 с катушкой 40V | |
| 9 | 3811.3.00.00.01 | Втулка изоляционная | |
| 10 | 3811.3.00.00.02 | Изоляция | |
| 11 | 7007.00.07.00 | Шина изолированная | |
| 12 | 7007.00.06.00 | Шина изолированная | |
| 13 | 7007.00.08.00 | Шина изолированная | |
| 14 | 42359.00.00-72 | Контактор пониженного напряжения КПЕ-6 с катушкой 40V | |
| 15 | 3812.6.00.02.00 | Пластина в сборе | |
| 16 | 715.33.2.09.02.02.04 | Предохранительный контакт | |
| 17 | 3828.00.02.00 | Искрогасительный контур | |
| 18 | 3916.00.07.01 | Изоляционная плита | |
| 19 | 3827.01.00.00 | Диод в сборе | |
| 20 | 3961.00.00.09 | Кронштейн | |
| 21 | 7007.00.00.196 | Шина | |
| 22 | 3811.8.00.01.00 | Щит предохранителей ТП-6А | |
| 23 | 3811.8.00.01.01 | Шина медная | |
| 24 | 3811.8.00.02.00 | Пучок проводов | |
| 25 | 3811.8.00.00.01 | Плита | |
| 26 | 3811.8.00.00.02 | Кронштейн | |
| 27 | 3811.8.00.00.03 | Кронштейн |
