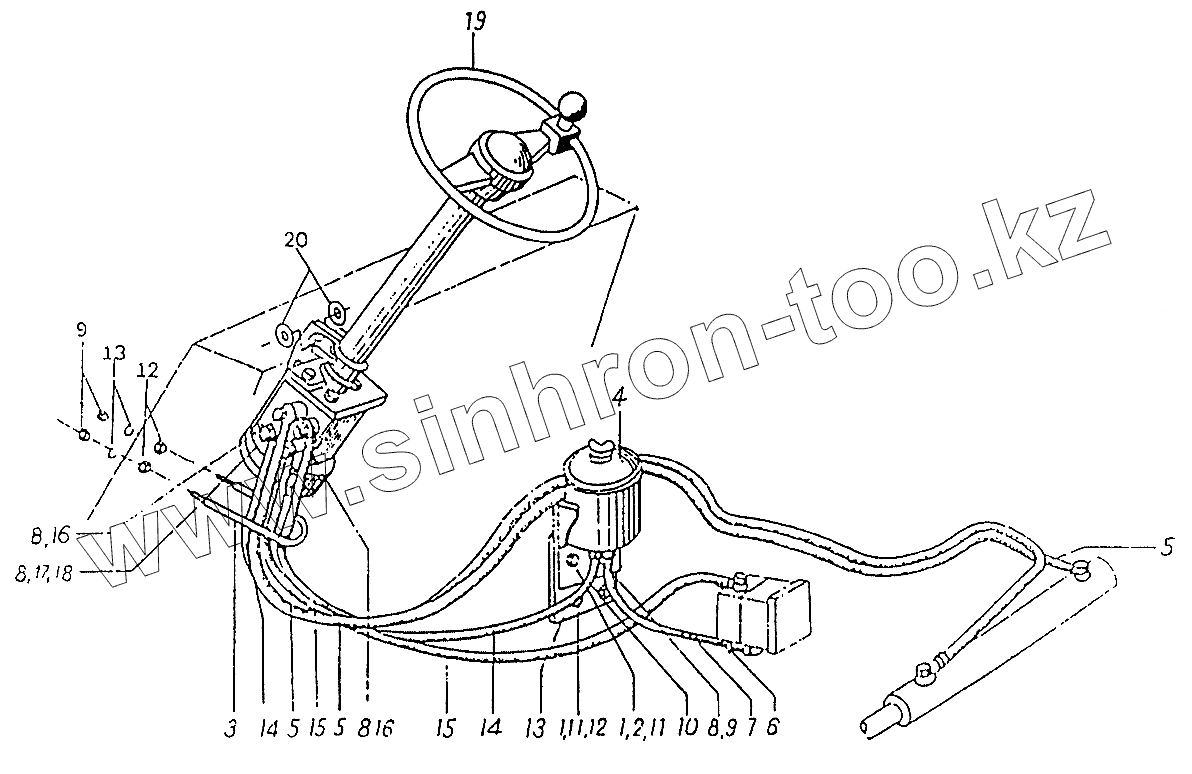

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784. Система управления
1794.33.24.04.00.00
1784.33.08.00.00
1
1
2
3
4
5
5
5
5
6
7
8
8
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1794.33.24.04.00.00 | 1794.33.24.04.00.00 | Система управления | |
| 1784.33.08.00.00 | 1784.33.08.00.00 | Система управления | |
| 1 | [Шайба 2-10Н БДС833-82] | Шайба 2-10Н БДС833-82 | |
| 2 | [Болт 1 М10х20-5.6 БДС1230-85] | Болт 1 М10х20-5.6 БДС1230-85 | |
| 3 | 5745.02.00.02 | Скоба | |
| 4 | [Масляный бак КтМ2303] | Масляный бак КтМ2303 | |
| 5 | [Гибкое соединение 8Гх18-Гх18-2600/19,90 ОН04 51484-83] | Гибкое соединение 8Гх18-Гх18-2600/19,90 ОН04 51484-83 | |
| 5 | [Гибкое соединение 8Гх18-Гх18-2500/19,90 ОН04 51484-83] | Гибкое соединение 8Гх18-Гх18-2500/19,90 ОН04 51484-83 | |
| 6 | [Скоба БДС8648-89] | Скоба БДС8648-89 | |
| 7 | [Шланг Б-0,63-16,0 (L=600) БДС6735-79] | Шланг Б-0,63-16,0 (L=600) БДС6735-79 | |
| 8 | [Кольцо II А18х24Cu99,7 БДС3609-73] | Кольцо II А18х24Cu99,7 БДС3609-73 | |
| 9 | 1784.33.08.00.07 | Гайка | |
| 10 | [Скоба Г13-20 БДС8648-89] | Скоба Г13-20 БДС8648-89 | |
| 11 | [Гайка М10-5 БДС744-91] | Гайка М10-5 БДС744-91 | |
| 12 | [Гайка М8-5 БДС744-91] | Гайка М8-5 БДС744-91 | |
| 13 | [Шайба 2-8Н БДС833-82] | Шайба 2-8Н БДС833-82 | |
| 14 | [Шланг Б-0,63-10,0 (L=1500) БДС6735-79] | Шланг Б-0,63-10,0 (L=1500) БДС6735-79 | |
| 15 | [Гибкое соединение ОН04 51484-83] | Гибкое соединение ОН04 51484-83 | |
| 16 | 2733.33.6.09.00.01 | Штуцер | |
| 17 | 7005.00.00.56-12 | Болт накидной гайки | |
| 18 | 1784.33.08.00.01 | Блок | |
| 19 | 8158.00.00.00-03 | Рулевая колонка в сборе | |
| 20 | [Шайба М8 БДС14494-78] | Шайба М8 БДС14494-78 |
