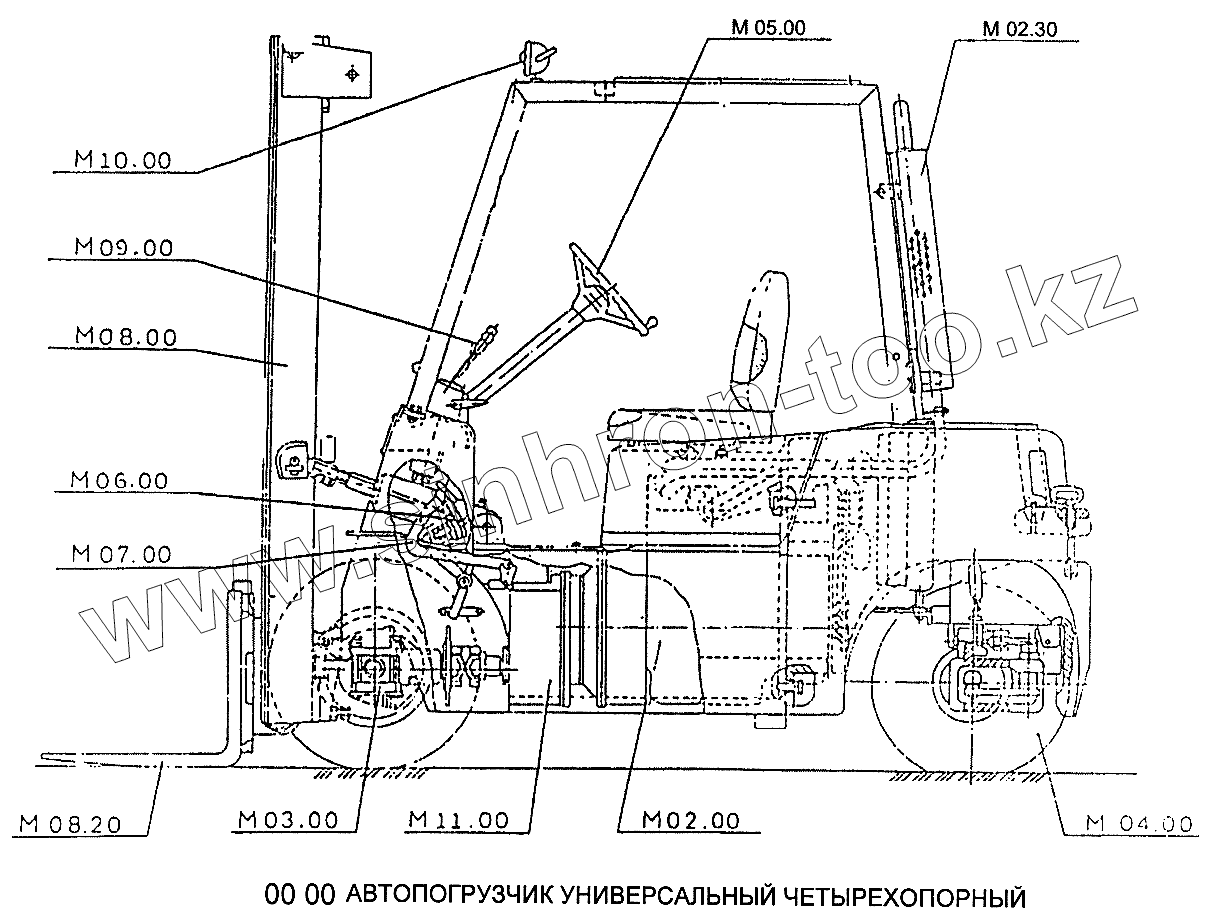

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784. Общий вид
200
200
200
210
230
300
310
311
320
340
350
400
410
420
500
500
510
600
700
700
700
710
720
730
800
800
800
800
800
800
800
800
800
800
800
800
820
820
820
820
900
900
920
930
1000
1100
1110
3001
3001
3101
3101
3111
3201
3401
3402
4201
8108
8108
8108
8109
8109
8109
8111
8111
8111
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200 | 1788.33.37.04.00.00-01 | Подвеска двигателя | |
| 200 | 1788.33.37.04.00.00-02 | Подвеска двигателя | |
| 200 | 1788.33.37.04.00.00 | Подвеска двигателя | |
| 210 | 6767.00.00.00-01 | Топливный бак в сборе | |
| 230 | 5741.00.00.00-07 | Глушитель | |
| 300 | 6198.10.00.00.00 | Ведущий мост | |
| 310 | 6198.10.01.00.00-05 | Балка с редукторами | |
| 311 | 6942.20.00.00.00-02 | Сервотормоз 270 | |
| 320 | 6198.10.02.00.00 | Главная передача | |
| 340 | 5973.600.00.00 | Колесо 17,00-12 | |
| 350 | 7102.02.00.00-03 | Муфта сцепления | |
| 400 | 4925.300.00.00-03 | Управляемый мост | |
| 410 | 5265.7S.00.00.00-02 | Гидравлический поршневой цилиндр 25ЦБХ411 (63х130)34 | |
| 420 | 6019.00.00.00 | Колесо 6,00-9 | |
| 500 | 1749.33.24.04.00.00 | Система управления | |
| 500 | 1784.33.08.00.00 | Система управления | |
| 510 | 8158.00.00.00-03 | Рулевая колонка в сборе | |
| 600 | 1784.33.20.02.00.00-03 | Командная система | |
| 700 | 1790.33.20.08.00.00-01 | Тормозная система | |
| 700 | 1790.33.20.08.00.00-02 | Тормозная система | |
| 700 | 1790.33.20.08.00.00-03 | Тормозная система | |
| 710 | 5743.00.00.00 | Ручной тормоз в сборе | |
| 720 | 4151580110 | Главный тормозной цилиндр с25 (S=30) КтМ702 | |
| 730 | 6940.00.00.00 | Дисковый тормоз | |
| 800 | 8665.00.00.00-08 | Подъемное устройство (h=4500мм) | |
| 800 | 8809.00.00.00-03 | Подъемное устройство (h=4500мм) | |
| 800 | 8807.00.00.00-12 | Подъемное устройство (h=4500мм) | |
| 800 | 8804.00.00.00-10 | Подъемное устройство (h=4500мм) | |
| 800 | 8808.00.00.00-12 | Подъемное устройство (h=4000мм) | |
| 800 | 8811.00.00.00-10 | Подъемное устройство (h=4000мм) | |
| 800 | 8665.00.00.00-07 | Подъемное устройство (h=4000мм) | |
| 800 | 8810.00.00.00-10 | Подъемное устройство (h=4000мм) | |
| 800 | 8622.00.00.00-05 | Подъемное устройство (h=3300мм) | |
| 800 | 8665.00.00.00-06 | Подъемное устройство (h=3300мм) | |
| 800 | 1784.33.06.00.00-12 | Подъемное устройство (h=3300мм) | |
| 800 | 1788.33.03.00.00-11 | Подъемное устройство (h=3300мм) | |
| 820 | 9980.400.00.00 | Клык в сборе | |
| 820 | 9982.400.00.00 | Клык в сборе | |
| 820 | 9983.400.00.00 | Клык в сборе | |
| 820 | 9978.400.00.00 | Клык в сборе | |
| 900 | 1784.33.19.00.00-04 | Гидравлическая система | |
| 900 | 1784.33.19.00.00-07 | Гидравлическая система | |
| 920 | 5268.500.00.00-04S | Гидравлический поршневой цилиндр 25ЦБХ411 (90х145) | |
| 930 | 6768.00.00.00 | Масляный блок в сборе | |
| 1000 | 1784.33.20.21.00.00-01 | Электрооборудование | |
| 1100 | 6860.500.00.00 | Уплотнение в сборе | |
| 1110 | 5534.00.00 | Гидравлический распределитель с гидродинамической трансмиссией РХТД-10А | |
| 3001 | 6199.10.00.00.00-08 | Ведущий мост | |
| 3001 | 6199.10.00.00.00-13 | Ведущий мост | |
| 3101 | 6199.01.00.00-11 | Балка с редукторами | |
| 3101 | 6199.01.00.00-15 | Балка с редукторами | |
| 3111 | 6941.21.00.00.00 | Сервотормоз 335 | |
| 3201 | 6199.02.00.00 | Главная передача | |
| 3401 | 6028.00.00.00 | Колесо | |
| 3402 | 6028.800.00.00 | Колесо 8.15-15 | |
| 4201 | 6027.00.00.00-01 | Колесо 6,50-10PR14 | |
| 8108 | 2907.00.00-01 | Гидравлический плунжерный цилиндр 25ЦПС4 (70х1650) КтМ841-01 (h=3300мм) | |
| 8108 | 2907.00.00-04 | Гидравлический плунжерный цилиндр 25ЦПС4 (70х2250) КтМ841-04 (h=4500мм) | |
| 8108 | 2907.00.00-03 | Гидравлический плунжерный цилиндр 25ЦПС4 (70х2000) КтМ841-03 (h=4000мм) | |
| 8109 | 2896.00.00-01 | Гидравлический плунжерный цилиндр ЦПС2 (80х1650) КтМ841-06 (h=3300мм) | |
| 8109 | 2896.00.00-03 | Гидравлический плунжерный цилиндр 25ЦПС2 (80х2000) КтМ841-08 (h=4000мм) | |
| 8109 | 2896.00.00-04 | Гидравлический плунжерный цилиндр 25ЦПС2 (80х2250) КтМ841-09 (h=4500мм) | |
| 8111 | 2895.00.00-01 | Гидравлический плунжерный цилиндр 25ЦПС3 (90х1650) КтМ841-11 (h=3300мм) | |
| 8111 | 2895.00.00-03 | Гидравлический плунжерный цилиндр 25ЦПС3 (90х2000) КтМ841-13 (h=4000мм) | |
| 8111 | 2895.00.00-04 | Гидравлический плунжерный цилиндр 25ЦПС3 (90х2250) КтМ841-14 (h=4500мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
