Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784. Колесо 1794.h.24

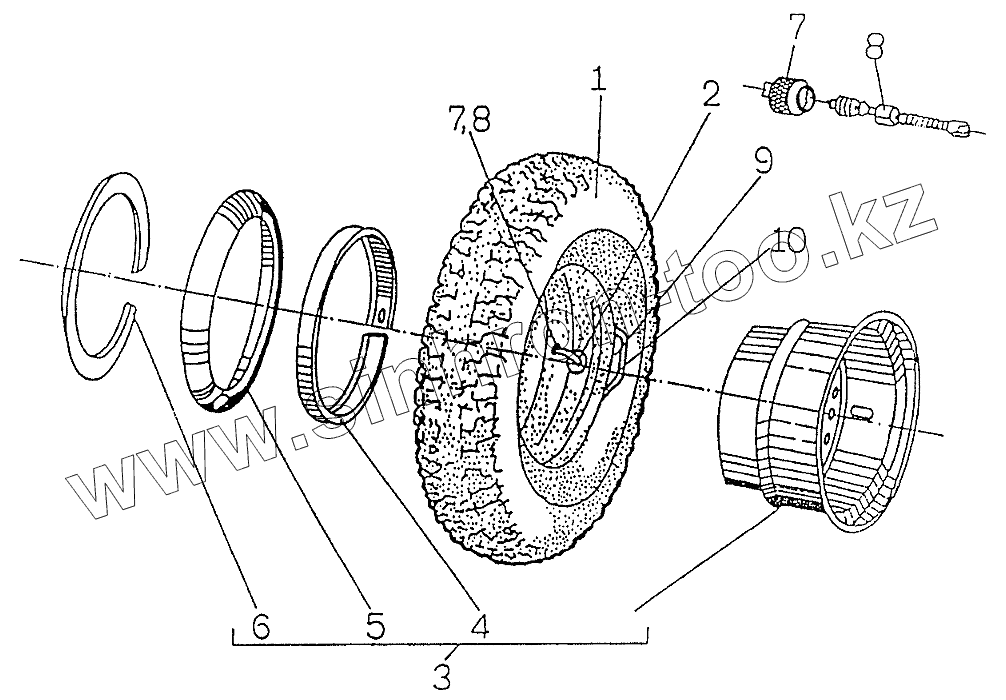

[Колесо 8,15-15]
1
2
3
4
5
6
7
7
8
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Колесо 8,15-15] | [Колесо 8,15-15] | Колесо 8,15-15 | |
| 1 | [Покрышка в сборе 8,15-15 PR-14 КтМ1474] | Покрышка в сборе 8,15-15 PR-14 КтМ1474 | |
| 2 | [Шайба] | Шайба | |
| 3 | [Обод 7,00-15 КтМ2034] | Обод 7,00-15 КтМ2034 | |
| 4 | [Кольцо] | Кольцо | |
| 5 | [Коническое кольцо] | Коническое кольцо | |
| 6 | [Кольцо пружинное] | Кольцо пружинное | |
| 7 | [Крышка вентиля БДС5404-74] | Крышка вентиля БДС5404-74 | |
| 8 | [Игла вентиля БДС3782-83] | Игла вентиля БДС3782-83 | |
| 9 | [Ободная лента покрышки 8,15-15 БДС11021-73] | Ободная лента покрышки 8,15-15 БДС11021-73 | |
| 10 | [Камера 8,15-15 БДС3917-83] | Камера 8,15-15 БДС3917-83 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
