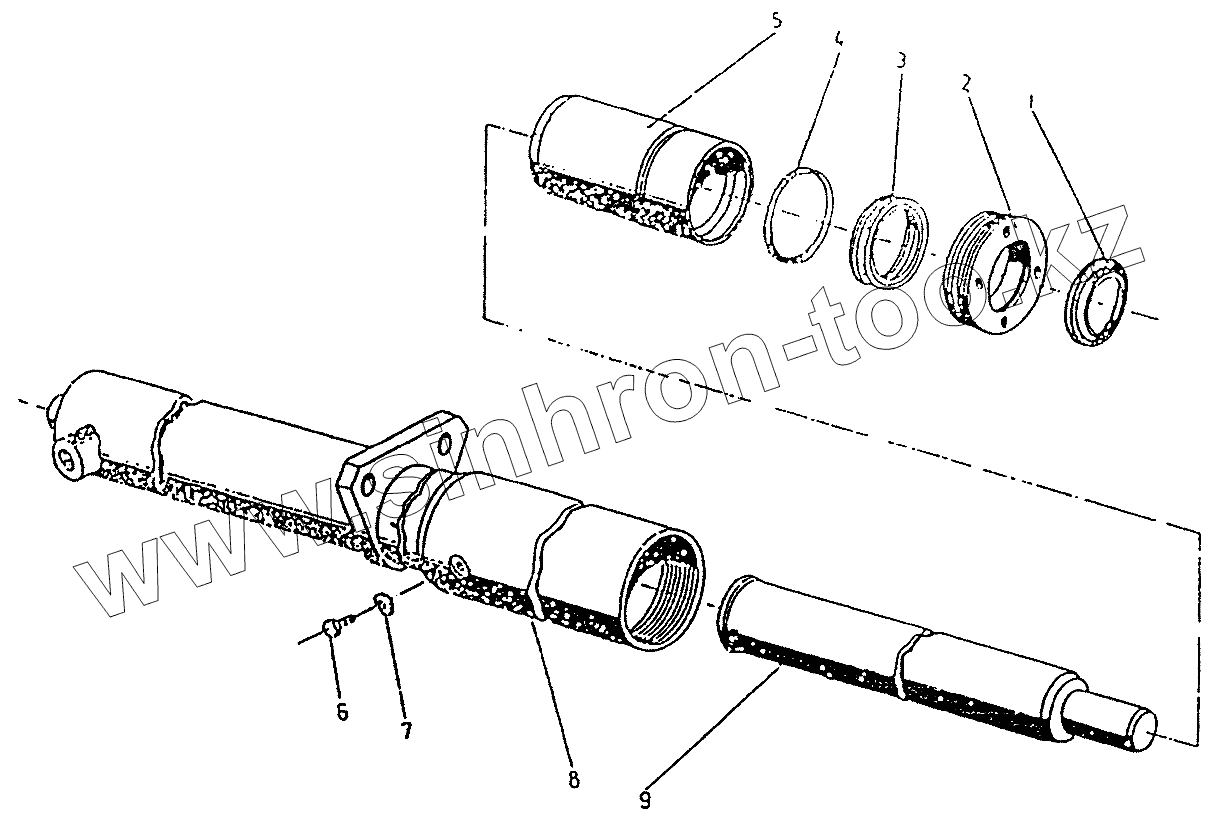

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784. Гидравлический плунжерный цилиндр 1788.h.20
2896.00.00-11
2896.00.00-03
2896.00.00-04
1
2
3
4
5
6
7
8
8
8
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2896.00.00-11 | 2896.00.00-11 | Гидравлический плунжерный цилиндр 25ЦПС2 (80х1650) КтМ841-06 (h=3300мм) | |
| 2896.00.00-03 | 2896.00.00-03 | Гидравлический плунжерный цилиндр 25ЦПС2 (80х2000) КтМ841-08 (h=4000мм) | |
| 2896.00.00-04 | 2896.00.00-04 | Гидравлический плунжерный цилиндр 25ЦПС2 (80х2250) КтМ841-09 (h=4500мм) | |
| 1 | [Кольцо очистительное Е80 ОН04 58952-82] | Кольцо очистительное Е80 ОН04 58952-82 | |
| 2 | 2508.100.03 | Гайка | |
| 3 | 2872.01.00 | Манжета М2В80х88х12 | |
| 4 | [Кольцо 2-90х5-2 БДС7947-85] | Кольцо 2-90х5-2 БДС7947-85 | |
| 5 | 2908.100.16 | Втулка | |
| 6 | [Болт 1 М8х6-6.8 БДС1230-85] | Болт 1 М8х6-6.8 БДС1230-85 | |
| 7 | [Кольцо I А8х12-М1 БДС3609-73] | Кольцо I А8х12-М1 БДС3609-73 | |
| 8 | 2896.101.00-01 | Цилиндр (80х1650) (h=3300мм) | |
| 8 | 2896.101.00-03 | Цилиндр (80х2000) (h=4000мм) | |
| 8 | 2896.101.00-04 | Цилиндр (80х2250) (h=4500мм) | |
| 9 | 2896.02.00.М-01 | Плунжер (80х1650) (h=3300мм) | |
| 9 | 2896.02.00.М-03 | Плунжер (80х2000) (h=4000мм) | |
| 9 | 2896.02.00.М-04 | Плунжер (80х2250) (h=4500мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
