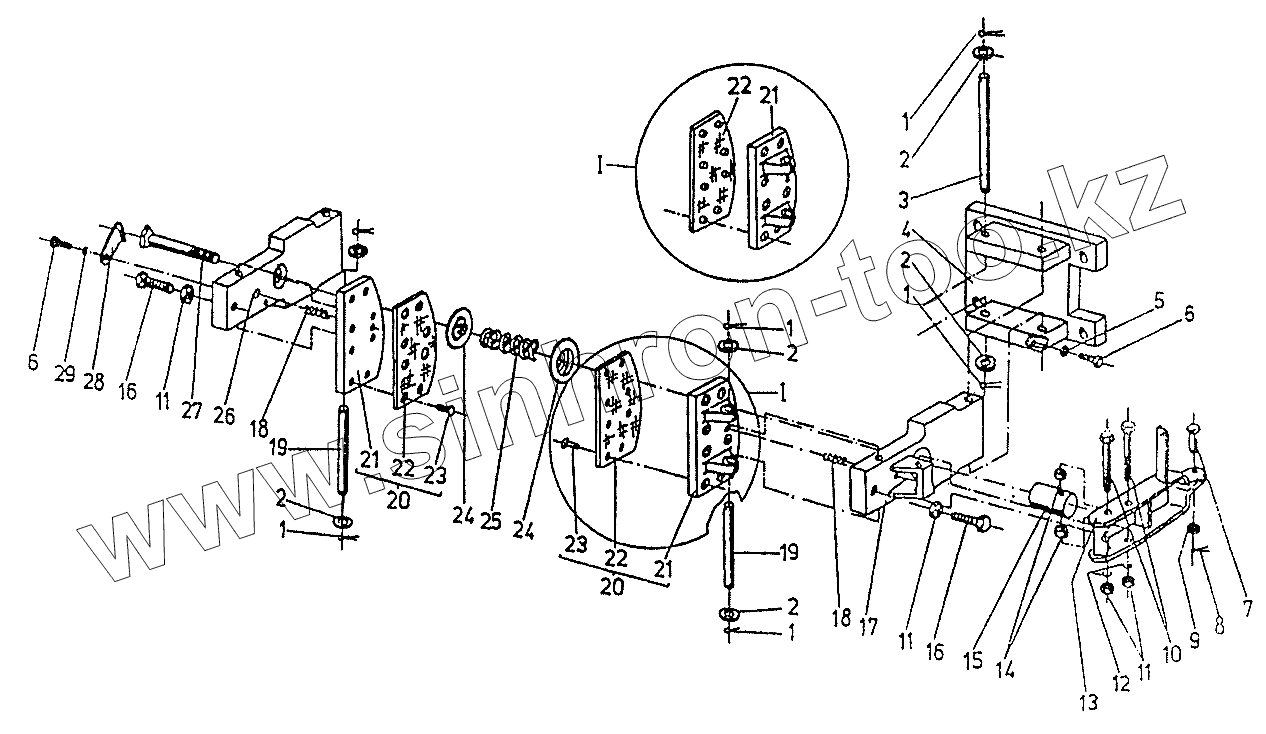

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1784. Дисковый тормоз
6940.00.00.00
1
1
1
1
1
2
2
2
2
2
3
4
5
6
6
7
8
9
10
11
11
11
12
13
14
15
16
16
17
18
18
19
19
20
20
21
21
21
22
22
22
23
23
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6940.00.00.00 | 6940.00.00.00 | Дисковый тормоз | |
| 1 | [Шплинт 2,5х20 БДС55-77] | Шплинт 2,5х20 БДС55-77 | |
| 2 | АМ10 БДС206-78 | Шайба | |
| 3 | 6940.00.00.06 | Ось | |
| 4 | 6940.05.00.00 | Основание в сборе | |
| 5 | [Гайка М6-5 БДС744-91] | Гайка М6-5 БДС744-91 | |
| 6 | [Болт 1 М6х20-4.6 БДС1230-85] | Болт 1 М6х20-4.6 БДС1230-85 | |
| 7 | [Ось В8х28 БДС3048-78] | Ось В8х28 БДС3048-78 | |
| 8 | [Шплинт 2х12 БДС55-77] | Шплинт 2х12 БДС55-77 | |
| 9 | [Шайба АМ8 БДС206-78] | Шайба АМ8 БДС206-78 | |
| 10 | [Болт 1 М8х60-5.6 БДС1230-85] | Болт 1 М8х60-5.6 БДС1230-85 | |
| 11 | [Гайка М8-5 БДС744-91] | Гайка М8-5 БДС744-91 | |
| 12 | [Шайба 2-8Н БДС833-82] | Шайба 2-8Н БДС833-82 | |
| 13 | 6940.01.00.00 | Рычаг в сборе | |
| 14 | 6940.00.00.10 | Втулка | |
| 15 | 6940.00.00.02 | Рычаг | |
| 16 | [Болт 1 М8х35-4.6 БДС1230-85] | Болт 1 М8х35-4.6 БДС1230-85 | |
| 17 | 6940.04.00.00 | Плечо в сборе | |
| 18 | 6940.00.00.08 | Пружина | |
| 19 | 6940.00.00.09 | Ось | |
| 20 | 6940.02.00.00 | Колодка в сборе | |
| 21 | 6940.02.00.01 | Колодка | |
| 22 | 6940.02.00.02 | Тормозная накладка | |
| 23 | [Заклепка 99х4,4 БДС3681-76] | Заклепка 99х4,4 БДС3681-76 | |
| 24 | 6940.00.00.05 | Тарелка | |
| 25 | 6940.00.00.04 | Пружина | |
| 26 | 6940.00.00.01 | Плечо | |
| 27 | 6940.00.00.07 | Болт | |
| 28 | 6940.00.00.03 | Фиксатор | |
| 29 | [Шайба 2-6Н БДС833-82] | Шайба 2-6Н БДС833-82 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
