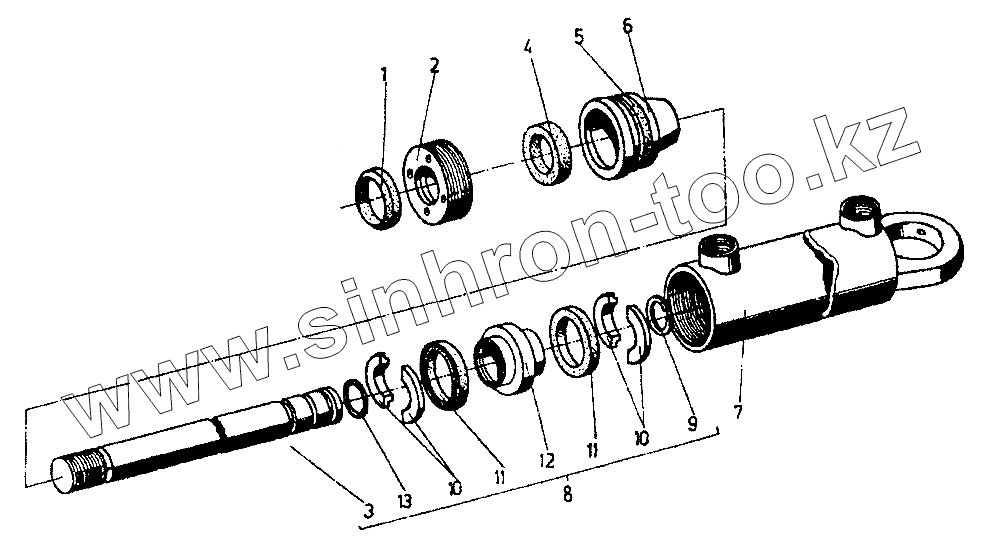

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1661. Поршневой специальный цилиндр
16825.00.00.00-04
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16825.00.00.00-04 | 16825.00.00.00-04 | Поршневой специальный цилиндр ЦБС 63х110 КтМ1095-02 | |
| 1 | [Маслосъемное кольцо Е25 ОН-04 58952-73] | Маслосъемное кольцо Е25 ОН-04 58952-73 | |
| 2 | 16825.00.00.03 | Гайка | |
| 3 | 15825.02.00.01-04 | Шток поршневой | |
| 4 | [Уплотнение К2Вх36 БДС12420-74] | Уплотнение К2Вх36 БДС12420-74 | |
| 5 | [О-кольцо 57х3 ОН-02 52658-71] | О-кольцо 57х3 ОН-02 52658-71 | |
| 6 | 16825.00.00.07 | Затвор | |
| 7 | 16825.01.00.00-04 | Цилиндр в сборе | |
| 8 | 16825.02.00.00-03 | Шток поршневой | |
| 9 | [Кольцо Б40 БДС5300-75] | Кольцо Б40 БДС5300-75 | |
| 10 | 16825.02.00.02 | Шайба двухдольная | |
| 11 | [Манжета К50х63 БДС12420-74] | Манжета К50х63 БДС12420-74 | |
| 12 | 16825.02.00.04 | Поршень | |
| 13 | [О-кольцо 19х3 ОН-02 52658-71] | О-кольцо 19х3 ОН-02 52658-71 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
