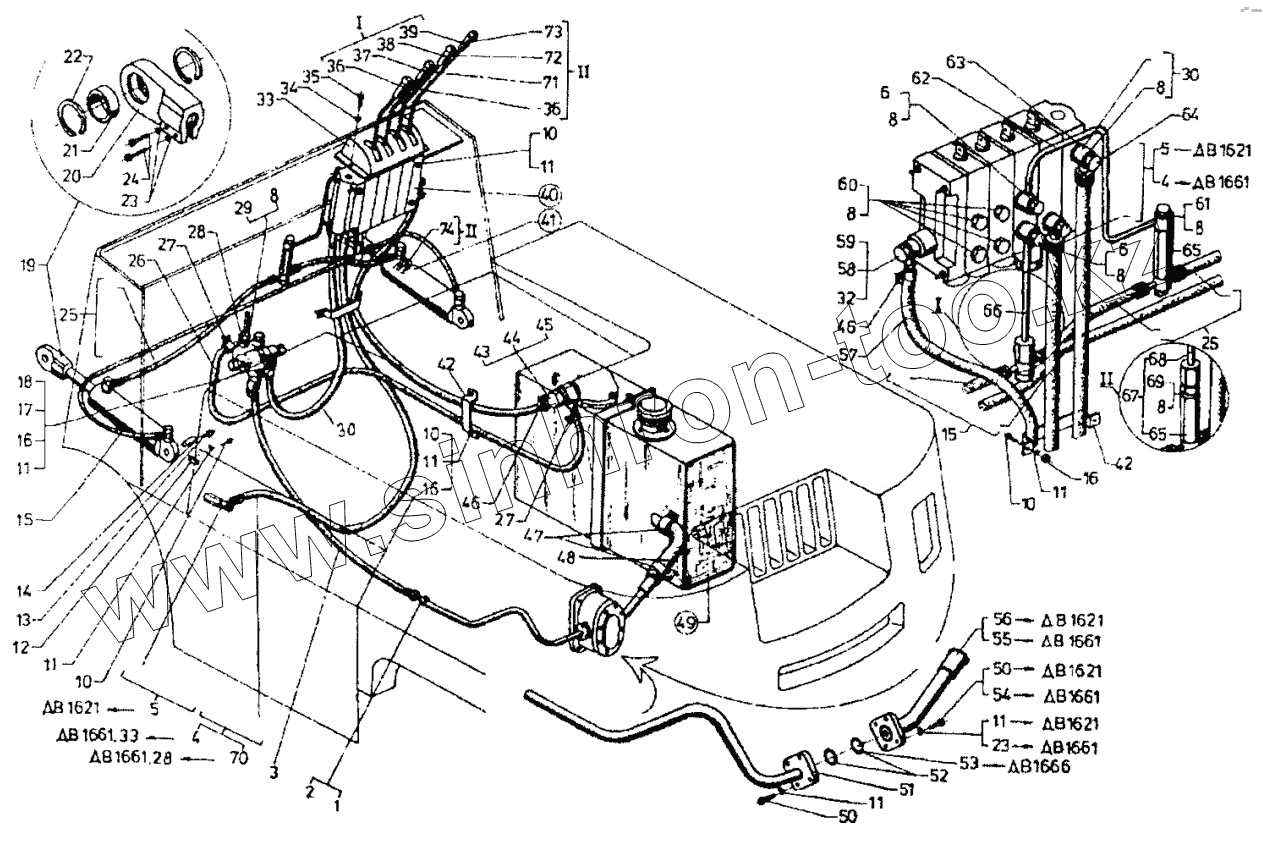

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1661. Гидравлическая система

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1661.33.10.21.00.00-00
1
2
3
4
4
6
6
8
8
8
8
8
8
8
8
8
8
8
8
8
8
10
10
10
10
11
11
11
11
11
11
11
12
13
14
15
15
16
16
16
17
18
19
20
21
22
23
23
24
25
25
26
27
27
28
29
30
30
32
33
34
35
36
36
37
38
39
40
40
41
42
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
55
57
58
59
60
61
62
63
64
65
65
66
67
68
69
70
71
72
73
74
Позиция на иллюстрации Заводской номер детали Название детали
1661.33.10.21.00.00-00 1661.33.10.21.00.00-00 Гидравлическая система
1 [Кольцо II 18 ОН-04 55874-71] Кольцо II 18 ОН-04 55874-71
2 [Накидная гайка II Е18 ОН-04 55874-71] Накидная гайка II Е18 ОН-04 55874-71
3 [Соединение гибкое 16-Гх27-Щех27 L=1000 ОН-04 51484-83] Соединение гибкое 16-Гх27-Щех27 L=1000 ОН-04 51484-83
4 [Соединение гибкое 12-Гх18-Гх18-870 ОН-04 5 1848-83] Соединение гибкое 12-Гх18-Гх18-870 ОН-04 5 1848-83
6 7005.00.00.56-12 Болт накидной гайки
8 [Кольцо I А18х22 БДС3609-73] Кольцо I А18х22 БДС3609-73
8 [Кольцо I А18х22 БДС3609-73] Кольцо I А18х22 БДС3609-73
10 [Болт I М8х16-8g БДС1232-72/4,6] Болт I М8х16-8g БДС1232-72/4,6
11 [Шайба 2 8Н БДС833-82] Шайба 2 8Н БДС833-82
12 [Планка фиксирующая 25 БДС2348-74] Планка фиксирующая 25 БДС2348-74
13 1.1 БДС1640-81 Пресс-масленка
14 1661.33.03.00.09 Ось
15 1661.33.10.21.06.00 Соединение гибкое 6-Гх18-Г2х18-Гх18
16 [Гайка М8-7Н БДС744-72/5] Гайка М8-7Н БДС744-72/5
17 [Болт М8х30-8g БДС1232-72/4,6] Болт М8х30-8g БДС1232-72/4,6
18 3066.00.00.00 Регулятор дебита РНД 12/12/25/1 ОН-04 50740-73
19 15632.00.00 Проушина верхняя СЦ 63/85/КтМ 935/
20 15632.01.01 Проушина верхняя
21 ШС30 Подшипник ОН 9680-83
22 [Кольцо А47 БДС5300-78] Кольцо А47 БДС5300-78
23 2 10Н БДС833-82 Шайба
24 [Болт I М10х25-6g БДС2551-71/5,6] Болт I М10х25-6g БДС2551-71/5,6
25 1661.33.10.21.06.00-01 Гибкое соединение 6Гх18-Г2х18-Гх18
26 [Шланг Б-0,63-12,5 (L=1200) БДС6735-79] Шланг Б-0,63-12,5 (L=1200) БДС6735-79
27 [Скоба Б30 БДС8648-71] Скоба Б30 БДС8648-71
28 1661.33.10.21.03.00 Блок в сборе
29 1661.33.10.21.04.00 Болт накидной гайки специальный в сборе
30 1661.33.10.21.06.00 Соединение гибкое 6-Гх18-Г2х18-Гх18
32 [Кольцо I А27х33 БДС3609-73] Кольцо I А27х33 БДС3609-73
33 1661.33.10.03.00.06 Крышка
34 2 5Н БДС833-82 Шайба
35 [Болт I М5х12-8g БДС1230-72/4,6] Болт I М5х12-8g БДС1230-72/4,6
36 1661.33.10.03.05.00 Рычаг в сборе
37 1661.33.10.03.05.00-01 Рычаг в сборе
38 1661.33.10.03.05.00-02 Рычаг в сборе
39 1661.33.10.03.05.00-03 Рычаг в сборе
40 7023.44.00.00 Командное устройство с распределителем 46 (16ФЕЕЕ12)25
40 7023.29.00.00 Командное устройство с распределителем 346 (7ТЮЮЮ3)
41 17016.00.00.00 Цилиндр поршневой гидравлический ЦБХ211А/63х110/50 (КтМ867)
42 1661.33.10.03.00.05 Скоба
43 [Кольцо I А33х39 БДС3609-73] Кольцо I А33х39 БДС3609-73
44 1661.33.03.00.08 Болт накидной гайки
45 1661.33.10.21.07.00 Накидная гайка
46 [Скоба Б 31-60 БДС8648-71] Скоба Б 31-60 БДС8648-71
47 [Скоба Б-31-60 БДС8648-71] Скоба Б-31-60 БДС8648-71
48 1661.33.10.03.00.03 Угольник
49 6756.00.00.00-02 Резервуар масляный
50 [Болт I М8х20-8g БДС1232-72/8,8] Болт I М8х20-8g БДС1232-72/8,8
51 1661.33.10.03.03.00 Фланец в сборе
52 2829.00.03 О-кольцо 22,2х2,6 (КтМ 371)
53 2829.00.04 О-кольцо 29,7х3,5 (КтМ 370)
54 [Болт I М10х20-8g БДС1232-72/4,6] Болт I М10х20-8g БДС1232-72/4,6
55 1661.33.10.03.01.00 Фланец в сборе
57 [Шланг Б-0,63-20 (L=1000) БДС6735-79] Шланг Б-0,63-20 (L=1000) БДС6735-79
58 1661.33.10.21.08.00 Накидная гайка
59 7005.00.00.89-1 Болт накидной гайки
60 [Пробка II 18 ОН-04 55874-71] Пробка II 18 ОН-04 55874-71
61 7005.00.00.58-12 Пробка
62 1661.33.10.21.02.00 Труба в сборе
63 1661.33.10.21.00.01 Кольцо
64 1661.33.10.21.00.02 Болт накидной гайки
65 5791.00.00.00 Дроссель регулируемый с обратным клапаном ДРОК-12 (КтМ 362)
66 1661.33.10.21.01.00 Труба в сборе
67 1661.33.10.21.05.00 Труба с дросселем
68 1661.33.10.21.01.00-01 Труба в сборе
69 7005.00.00.62 Штуцер
70 1661.33.10.21.05.00-01 Соединение гибкое 12-Гх22-Гх18-1200
71 1661.33.10.03.05.01-01 Рычаг в сборе
72 1661.33.10.03.05.01-02 Рычаг в сборе
73 1661.33.10.03.05.01-03 Рычаг в сборе
74 17016.00.00.01 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
