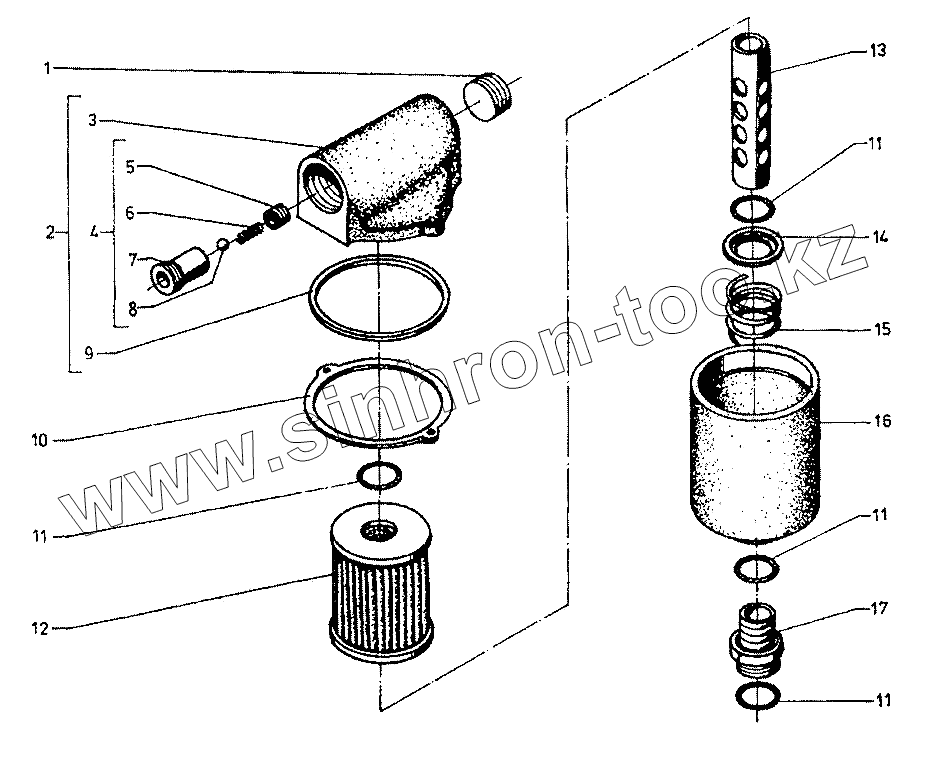

Каталог запасных частей к технике: Балканкар Рекорд ДВ-1661. Фильтр гидравлический
5566.00.00.00-01
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5566.00.00.00-01 | 5566.00.00.00-01 | Фильтр гидравлический Ф1-20/63/К (КтМ 1148-01) | |
| 1 | 5566.00.00.02 | Пробка | |
| 2 | 5587.01.00.00 | Блок | |
| 3 | 5587.01.00.01 | Блок | |
| 4 | 5587.01.01.00 | Клапан предохранительный | |
| 5 | 5587.01.01.04 | Винт | |
| 6 | 5587.01.01.03 | Пружина | |
| 7 | 5587.01.01.01 | Гильза | |
| 8 | [Шарик 1/2" I БДС4885-71] | Шарик 1/2" I БДС4885-71 | |
| 9 | 5587.01.00.05 | Уплотнение | |
| 10 | 5566.00.00.15 | Уплотнение | |
| 11 | [О-кольцо 27х3 ОН-02 52658-71] | О-кольцо 27х3 ОН-02 52658-71 | |
| 12 | 5587.03.00.00-01 | Фильтрующее устройство | |
| 13 | 5587.00.00.04-01 | Труба | |
| 14 | 5587.00.00.06 | Тарелка | |
| 15 | 5587.00.00.07 | Пружина | |
| 16 | 5587.02.00.00-01 | Стакан | |
| 17 | 5566.00.00.08 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
