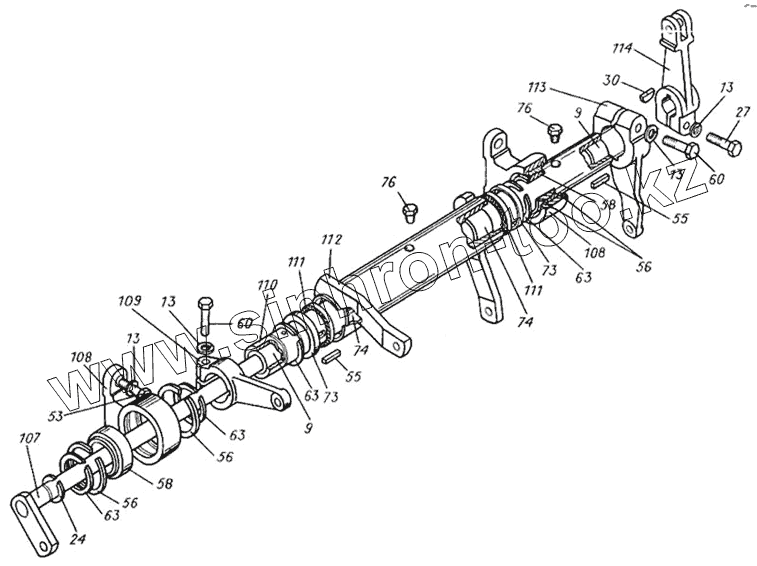

Каталог запасных частей к технике: АЗСМ МСН-10. Вал управления (2)
9
9
13
13
13
13
24
27
30
53
55
55
56
56
56
58
58
60
60
63
63
63
63
73
73
74
74
76
76
107
108
108
109
110
111
111
112
113
114
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9 | МТ4.40.138 | Втулка | |
| 13 | Шайба12ОТ65Г096 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 24 | П4.41.109 | Кольцо | |
| 27 | БолтМ12-6gх45.88.016 | Болт М12-6gх45.88.016 ГОСТ 7795-70 | |
| 30 | Шпонка6х10 | Шпонка 6х10 ГОСТ 24071-80 | |
| 53 | БолтМ12-6gх25.88.016 | Болт М12-6gх25.88.016 ГОСТ 7796-70 | |
| 55 | Шпонка6х6х28 | Шпонка 6х6х28 ГОСТ 23360-78 | |
| 56 | МТ4.40.156 | Кольцо | |
| 58 | ШС40ГОСТ3635-78 | Шарнирный подшипник ШС40 ГОСТ 3635-78 | |
| 60 | БолтМ12-6gх55.88.016 | Болт М12-6gх55.88.016 ГОСТ 7795-70 | |
| 63 | Т4.40.133 | Кольцо | |
| 73 | Т4.40.127 | Обойма сальника | |
| 74 | Т4.40.229А | Втулка | |
| 76 | ПробкаКГ1/8dmА12.016 | Пробка КГ1/8dmА12.016 ОСТ 23.1.117-83 | |
| 107 | МТ4.40.043 | Рычаг | |
| 108 | МТ4.40.105 | Кронштейн | |
| 109 | МТ4.40.193 | Рычаг | |
| 110 | МТ4.40.061 | Вал в сборе с втулками | |
| 111 | Т4.40.193 | Сальник | |
| 112 | МТ4.40.059 | Рычаг с втулками | |
| 113 | МТ4.40.196 | Рычаг | |
| 114 | МТ4.40.163 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
