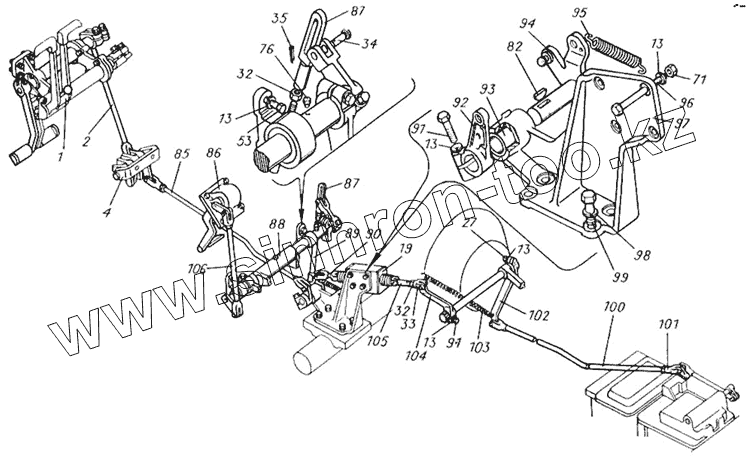

Каталог запасных частей к технике: АЗСМ МСН-10. Вал управления (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
МТ4.40.004-01
1
2
4
13
13
13
13
13
19
27
32
32
33
34
35
53
71
76
82
85
86
86
87
87
88
89
90
91
92
93
94
94
95
96
97
98
99
100
101
102
103
104
105
106
Позиция на иллюстрации Заводской номер детали Название детали
МТ4.40.004-01 МТ4.40.004-01 Вал управления
1 МТ4.40.002 Мостик управления трактором
2 МТ4.40.026 Тяга
4 МТ4.40.009 Мостик промежуточный
13 Шайба12ОТ65Г096 Шайба 12ОТ 65Г 096 ГОСТ 6402-70
19 77.72-А.011-1-А-А2 Гидроусилитель
27 БолтМ12-6gх45.88.016 Болт М12-6gх45.88.016 ГОСТ 7795-70
32 ГайкаМ12х1,25-6Н.5.016 Гайка М12х1,25-6Н.5.016 ГОСТ 5915-70
33 Т4.40.105 Вилка
34 Т4.40.106 Ось
35 Шплинт3,2х20.016 Шплинт 3,2х20.016 ГОСТ 397-79
53 БолтМ12-6gх25.88.016 Болт М12-6gх25.88.016 ГОСТ 7796-70
71 ГайкаМ12-6Н.6.016 Гайка М12-6Н.6.016 ГОСТ 5915-70
76 ПробкаКГ1/8dmА12.016 Пробка КГ1/8dmА12.016 ОСТ 23.1.117-83
82 Шпонка8х11 Шпонка 8х11 ГОСТ 24071-80
85 МТ4.40.020 Тяга
86 МТ4.40.016-01 Мостик управления муфтой сцепления и реверс-редуктора
86 МТ4.40.016 Мостик управления муфтой сцепления и реверс-редуктора
87 МТ4.38.109 Кулиса
88 МТ4.40.004 Вал управления
89 МТ4.40.077 Тяга
90 Т4.40.022 Тяга
91 БолтМ12-6gх50.88.016 Болт М12-6gх50.88.016 ГОСТ 7795-70
92 Т4.40.118 Рычаг
93 Т4.40.176А Втулка
94 МТ4.40.042 Рычаг
95 Т4.40.114 Пружина
96 БолтМ12-6gх100.58.016 Болт М12-6gх100.58.016 ГОСТ 7795-70
97 Т4.40.058-1 Кронштейн в сборе
98 Шайба16ОТ65Г096 Шайба 16ОТ 65Г 096 ГОСТ 6402-70
99 БолтМ16-6gх40.58.016 Болт М16-6gх40.58.016 ГОСТ 7796-70
100 МТ4.40.079 Тяга
101 А40-17-1 Вилка
102 Т4.40.102 Рычаг
103 МО4.40.340-2 Пружина
104 Т4.40.101 Рычаг
105 Т4.40.110 Тяга
106 МТ4.40.034 Тяга
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
