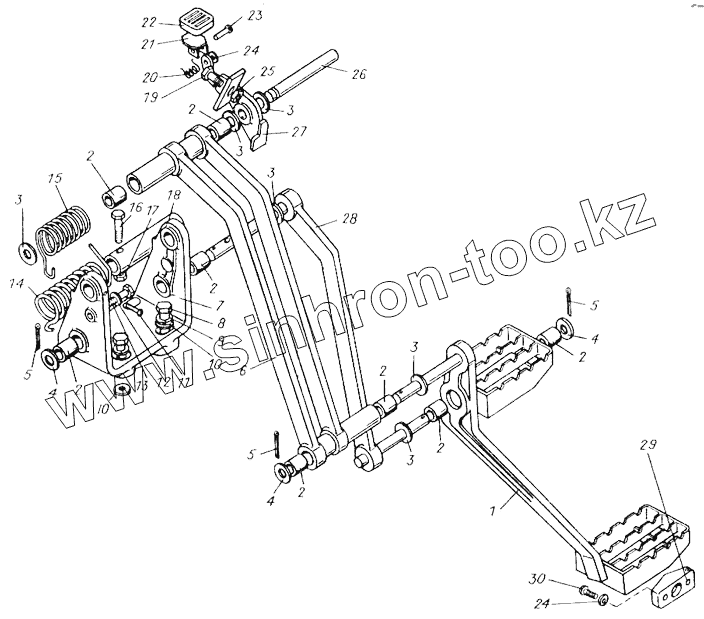

Каталог запасных частей к технике: АЗСМ МСН-10. Установка подножки
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МТ4.70.005 | Рычаг подножки с втулками | |
| 2 | Т4.20Д.132 | Втулка | |
| 3 | МТ4.70.103 | Кольцо | |
| 4 | Шайба18.01.016 | Шайба 18.01.016 ГОСТ 11371-78 | |
| 5 | Шплинт4х25.016 | Шплинт 4х25.016 ГОСТ 397-79 | |
| 6 | МТ4.70.004 | Связь верхняя с втулками | |
| 7 | МТ4.70.120 | Кронштейн | |
| 8 | БолтМ14-6gх55.88.016 | Болт М14-6gх55.88.016 ГОСТ 7795-70 | |
| 9 | Шайба14ОТ65Г096 | Шайба 14ОТ 65Г 096 ГОСТ 6402-70 | |
| 10 | Шайба14.01.016 | Шайба 14.01.016 ГОСТ 11371-78 | |
| 11 | ВинтМ6-6gх16.14Н.016 | Винт М6-6gх16.14Н.016 ГОСТ 1478-84 | |
| 12 | Шайба8.01.016 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 13 | БолтМ8-6gх20.88.016 | Болт М8-6gх20.88.016 ГОСТ 7796-70 | |
| 14 | МТ4.70.106 | Пружина | |
| 15 | МТ4.70.104 | Пружина | |
| 16 | БолтМ8-6gх55.88.016 | Болт М8-6gх55.88.016 ГОСТ 7796-70 | |
| 17 | ГайкаМ8.6Н.6.016 | Гайка М8.6Н.6.016 ГОСТ 5915-70 | |
| 18 | МТ4.70.102 | Втулка | |
| 19 | БолтМ10-6gх30.88.016 | Болт М10-6gх30.88.016 ГОСТ 7796-70 | |
| 20 | МТ4.70.123 | Пружина | |
| 21 | МТ4.70.007 | Скоба педали | |
| 22 | МТ4.70.124 | Чехол | |
| 23 | МТ4.70.108 | Палец | |
| 24 | Шайба6.01.016 | Шайба 6.01.016 ГОСТ 11371-78 | |
| 25 | ГайкаМ10.6Н.6.016 | Гайка М10.6Н.6.016 ГОСТ 5915-70 | |
| 26 | МТ4.70.105 | Ось верхняя | |
| 27 | МТ4.70.008 | Рычаг педали | |
| 28 | МТ4.70.003 | Рычаг нижний | |
| 29 | МТ4.70.128 | Упор | |
| 30 | ВинтМ6-6gх30.58.016 | Винт М6-6gх30.58.016 ГОСТ 17473-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
