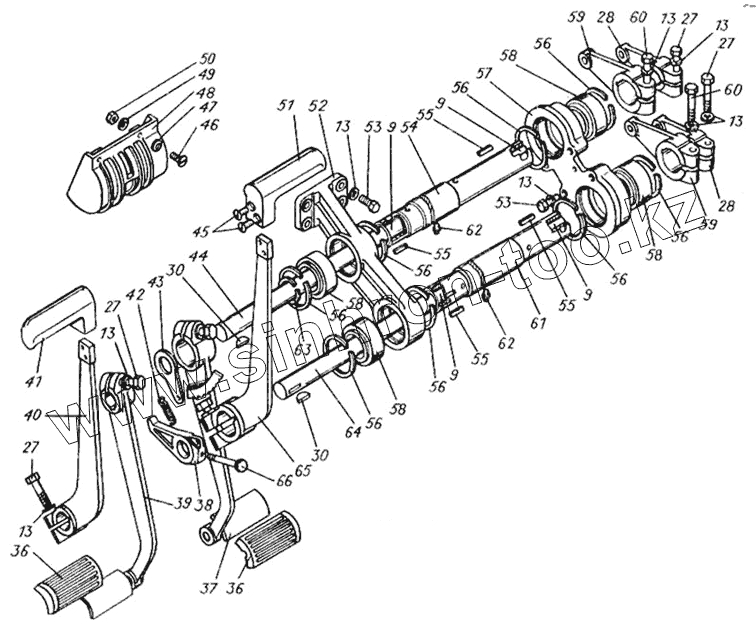

Каталог запасных частей к технике: АЗСМ МСН-10. Управление трактором (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
9
9
9
9
13
13
13
13
13
13
13
27
27
27
27
28
28
30
30
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
55
55
55
56
56
56
56
56
56
56
56
57
58
58
58
58
59
59
60
60
61
62
62
63
64
65
66
Позиция на иллюстрации Заводской номер детали Название детали
9 МТ4.40.138 Втулка
13 Шайба12ОТ65Г096 Шайба 12ОТ 65Г 096 ГОСТ 6402-70
27 БолтМ12-6gх45.88.016 Болт М12-6gх45.88.016 ГОСТ 7795-70
28 МТ4.40.144 Рычаг
30 Шпонка6х10 Шпонка 6х10 ГОСТ 24071-80
36 А13.37.002 Чехол
37 МТ4.40.012 Педаль тормоза
38 МТ4.40.183 Защелка
39 МТ4.40.011 Педаль муфты
40 МТ4.40.109 Рычаг левый
41 А13.08.000 Рукоятка левая
42 04.45.368 Пружина защелки
43 МТ4.40.179 Проушина
44 МТ4.40.168 Вал
45 ВинтМ8-6gх16.58.016 Винт М8-6gх16.58.016 ГОСТ 17475-80
46 Винт2М6-6gх14.58.016 Винт 2М6-6gх14.58.016 ГОСТ 17475-80
47 МТ4.45.405 Шайба
48 МТ4.40.225 Кожух
49 Шайба665Г096 Шайба 6 65Г 096 ГОСТ 6402-70
50 ГайкаМ6-6Н.6.016 Гайка М6-6Н.6.016 ГОСТ 5915-70
51 А13.07.000 Рукоятка правая
52 МТ4.40.103 Кронштейн
53 БолтМ12-6gх25.88.016 Болт М12-6gх25.88.016 ГОСТ 7796-70
54 МТ4.40.063 Вал с втулками
55 Шпонка6х6х28 Шпонка 6х6х28 ГОСТ 23360-78
56 МТ4.40.156 Кольцо
57 МТ4.40.140 Кронштейн
58 ШС40ГОСТ3635-78 Шарнирный подшипник ШС40 ГОСТ 3635-78
59 МТ4.40.143 Рычаг
60 БолтМ12-6gх55.88.016 Болт М12-6gх55.88.016 ГОСТ 7795-70
61 МТ4.40.064 Вал с втулками
62 Масленка1.3.Ц6 Масленка 1.3.Ц6 ГОСТ 19853-74
63 Т4.40.133 Кольцо
64 МТ4.40.134 Вал
65 МТ4.40.108 Рычаг правый
66 МТ4.40.067 Рукоятка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
