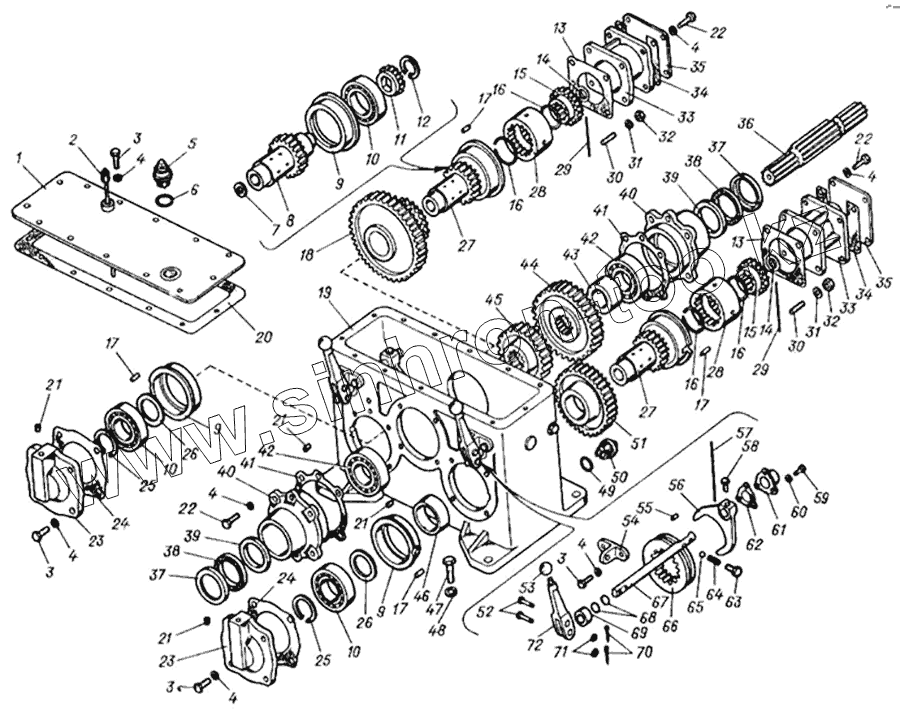

Каталог запасных частей к технике: АЗСМ МСН-10. Привод гидравлических насосов (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
4
4
4
4
4
5
6
7
8
9
9
9
10
10
10
11
12
13
13
14
14
15
15
16
16
16
16
17
17
17
17
18
19
20
21
21
21
21
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
37
37
38
38
39
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
Позиция на иллюстрации Заводской номер детали Название детали
1 МТ4.41.003 Крышка
2 МТ4.41.005 Щуп
3 БолтМ12-6gх30.88.016 Болт М12-6gх30.88.016 ГОСТ 7796-70
4 Шайба12ОТ65Г096 Шайба 12ОТ 65Г 096 ГОСТ 6402-70
5 04.57.014 Сапун в сборе
6 04.57.125А Прокладка сапуна
7 МТ4.41.137 Корпус сальника
8 МТ4.41.103 Вал ведомый
9 МТ4.41.117 Стакан
10 212К5 Подшипник 212К5 ГОСТ 8338-75
11 МТ4.41.116 Муфта
12 КУН-55 Кольцо упорное наружное
13 МТ4.41.127 Прокладка
14 Т4.40.121-1А Кольцо упорное
15 МТ4.41.114 Муфта
16 МТ4.41.126 Кольцо замковое
17 Штифт6h8х14 Штифт 6h8х14 ГОСТ 3128-70
18 МТ4.41.110 Шестерня ведомая
19 МТ4.41.100 Корпус
20 МТ4.41.130 Прокладка
21 Пробка4КГ1/4dmА12.016 Пробка 4КГ1/4dmА12.016 ОСТ 23.1.117-83
22 БолтМ12-6gх35.88.016 Болт М12-6gх35.88.016 ГОСТ 7796-70
23 МТ4.41.112 Крышка
24 МТ4.41.128 Прокладка
25 МТ4.41.135 Кольцо
26 МТ4.41.125 Кольцо
27 МТ4.41.004 Вал ведомый
28 МТ4.41.115 Обойма
29 Проволока1,6-0-1Ц Проволока 1,6-0-1Ц ГОСТ 3282-74
30 МТ4.41.136 Шпилька
31 Шайба16ОТ65Г096 Шайба 16ОТ 65Г 096 ГОСТ 6402-70
32 ГайкаМ16х1,5-6Н.8.016 Гайка М16х1,5-6Н.8.016 ГОСТ 5915-70
33 МТ4.41.102 Кронштейн насоса
34 МТ4.41.133 Прокладка насоса
35 МТ4.41.131 Крышка
36 Т4.42.181-2 Вал коробки первичный
37 60-12-028 Обойма сальника
38 60-12-029 Кольцо сальника
39 Манжета1.1-65х90-1 Манжета 1.1-65х90-1 ГОСТ 8752-79
40 МТ4.41.111 Крышка
41 60-40-051А Прокладка
42 310А Подшипник 310А ГОСТ 8338-75
43 МТ4.41.123 Втулка
44 МТ4.41.104 Шестерня ведущая
45 МТ4.41.106 Шестерня ведущая
46 МТ4.41.124 Втулка
47 Болт4М20х1,5-6gх60.88.016 Болт 4М20х1,5-6gх60.88.016 ГОСТ 7796-70
48 Шайба20ОТ65Г096 Шайба 20ОТ 65Г 096 ГОСТ 6402-70
49 54.38.643 Кольцо уплотняющее
50 54.38.028-2 Пробка магнитная
51 МТ4.41.108 Шестерня ведомая
52 Т4.40.106 Ось
53 А13.03.000А Рукоятка управления
54 МТ4.41.120 Кронштейн
55 Штифт8h8х16 Штифт 8h8х16 ГОСТ 3128-70
56 МТ4.41.118 Вилка переключения
57 Проволока1,6-0-1Ц Проволока 1,6-0-1Ц ГОСТ 3282-74
58 Т4.37.205 Винт, установочный
59 БолтМ8-6gх16.88.016 Болт М8-6gх16.88.016 ГОСТ 7796-70
60 Шайба8Т65Г096 Шайба 8Т 65Г 096 ГОСТ 6402-70
61 МТ4.41.122 Колпачок
62 МТ4.41.129 Прокладка
63 МТ4.41.134 Прокладка упорная
64 А41-24 Пружина
65 ШарикБ13,494-100 Шарик Б13,494-100 ГОСТ 3722-81
66 МТ4.41.113 Муфта переключения
67 МТ4.41.121 Ползун переключения
68 Г48-70-111 Кольцо уплотнительное
69 Т4.37.111 Корпус уплотнения
70 Шплинт3,2х20.016 Шплинт 3,2х20.016 ГОСТ 397-79
71 Шайба12.01.016 Шайба 12.01.016 ГОСТ 11371-78
72 МТ4.41.119 Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
