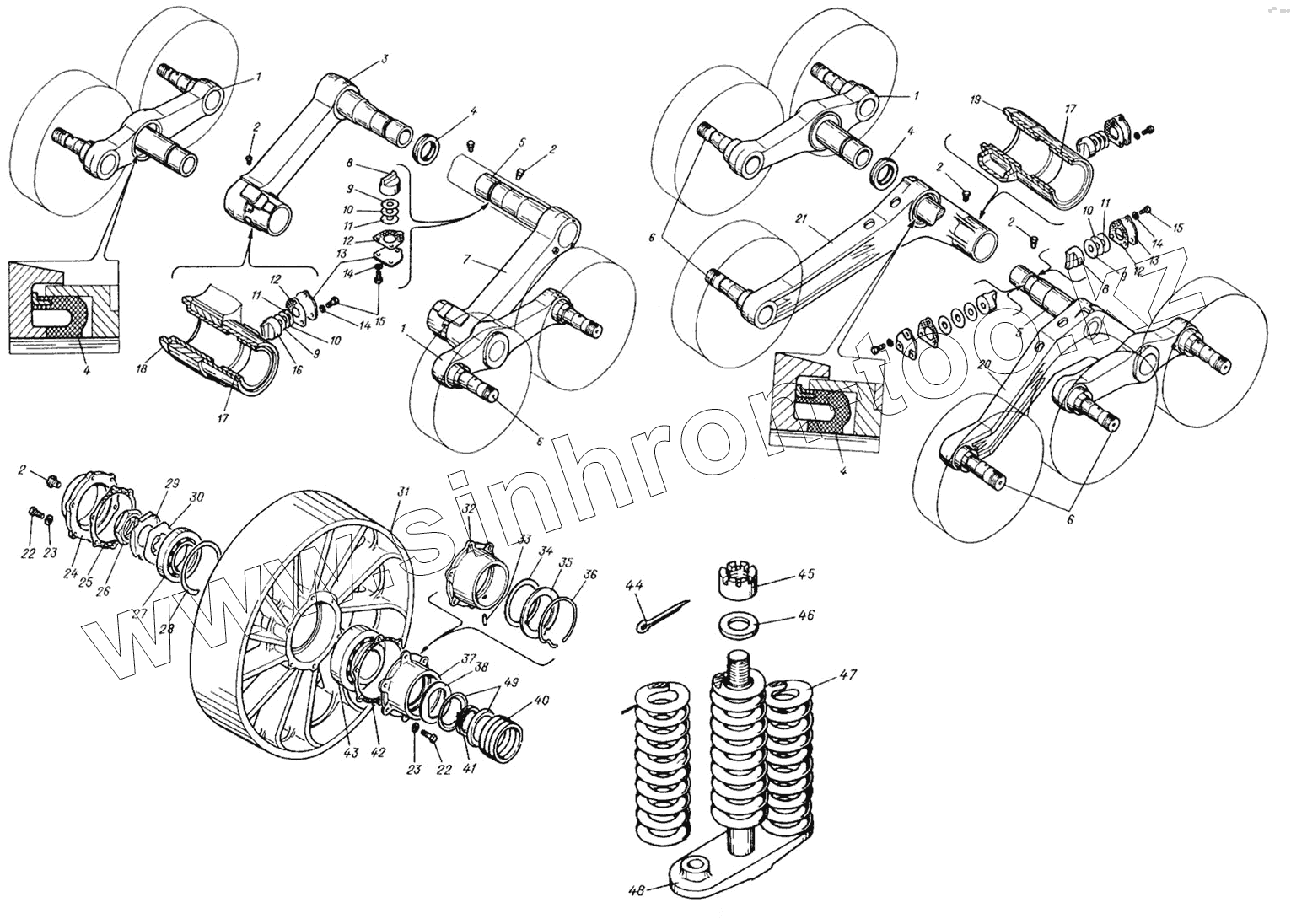

Каталог запасных частей к технике: АЗСМ МСН-10. Подвеска
1
1
1
2
2
2
2
2
3
4
4
4
4
5
5
6
6
6
7
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
14
14
14
15
15
16
17
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ4.31.123 | МТ4.31.123 | Ось балансира | |
| МТ4.31.014-1Р | МТ4.31.014-1Р | Рычаг задний левый с гайкой и шайбой | |
| МТ4.31.013-1Р | МТ4.31.013-1Р | Рычаг задний правый с гайкой и шайбой | |
| МТ4.31.011-1Р | МТ4.31.011-1Р | Балансир с гайкой и шайбой | |
| 1 | МТ4.31.011-1 | Балансир | |
| 2 | ПробкаКГ3/8dmА12.016 | Пробка КГ3/8dmА12.016 ОСТ 23.1.117-83 | |
| 3 | МТ4.31.004 | Рычаг передний правый | |
| 4 | МТ4.31.012А | Манжета | |
| 5 | МТ4.31.127 | Ось рычага | |
| 6 | Т4.31.122А | Ось катка | |
| 7 | МТ4.31.005 | Рычаг передний левый | |
| 8 | Т4.31.139А | Стопор | |
| 9 | 60-33-026 | Прокладка регулировочная | |
| 10 | 60-33-027 | Прокладка регулировочная | |
| 11 | 60-33-028 | Прокладка регулировочная | |
| 12 | Т4.31.110А | Прокладка | |
| 13 | Т4.31.109А | Крышка стопора | |
| 14 | Шайба10ОТ65Г096 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 15 | БолтМ10-6gх18.88.016 | Болт М10-6gх18.88.016 ГОСТ 7796-70 | |
| 16 | МТ4.31.140 | Стопор | |
| 17 | МТ4.31.146 | Втулка малая | |
| 18 | МТ4.31.138 | Втулка рычага переднего | |
| 19 | МТ4.30.172 | Втулка | |
| 20 | МТ4.31.014-1 | Рычаг задний левый | |
| 21 | МТ4.31.013-1 | Рычаг задний правый | |
| 22 | БолтМ12-6gх35.88.016 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 23 | Шайба12ОТ65Г096 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 24 | Т4.31.125А | Крышка | |
| 25 | Т4.31.126 | Прокладка | |
| 26 | Т4.31.153 | Гайка | |
| 27 | 7313АГОСТ520-89 | Подшипник 7313А ГОСТ 520-89 | |
| 28 | Т4.31.118 | Кольцо стопорное | |
| 29 | Т4.31.148-1 | Шайба стопорная | |
| 30 | Т4.31.141-1 | Шайба упорная | |
| 31 | Т4.31.107-1 | Каток опорный | |
| 32 | МТ4.31.119-1 | Корпус уплотнения | |
| 33 | МТ4.31.178 | Штифт | |
| 34 | МТ4.31.176-1 | Прокладка | |
| 35 | МТ4.31.134 | Кольцо уплотнительное | |
| 36 | МТ4.31.177 | Кольцо стопорное | |
| 37 | МТ4.31.016-1 | Корпус уплотнения | |
| 38 | МТ4.31.131 | Кольцо уплотнительное | |
| 39 | Т4.31.129-1 | Шайба нажимная | |
| 40 | Т4.31.130 | Чехол уплотнения | |
| 41 | Т4.31.015 | Пружина уплотнения в сборе | |
| 42 | Т4.31.136 | Прокладка | |
| 43 | 7615АГОСТ520-89 | Подшипник 7615А ГОСТ 520-89 | |
| 44 | Шплинт8х90.016 | Шплинт 8х90.016 ГОСТ 397-79 | |
| 45 | Т4.31.180 | Гайка | |
| 46 | Т4.31.121-1 | Шайба | |
| 47 | Т4.31.103 | Пружина | |
| 48 | Т4.31.006-2 | Опора пружин |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
