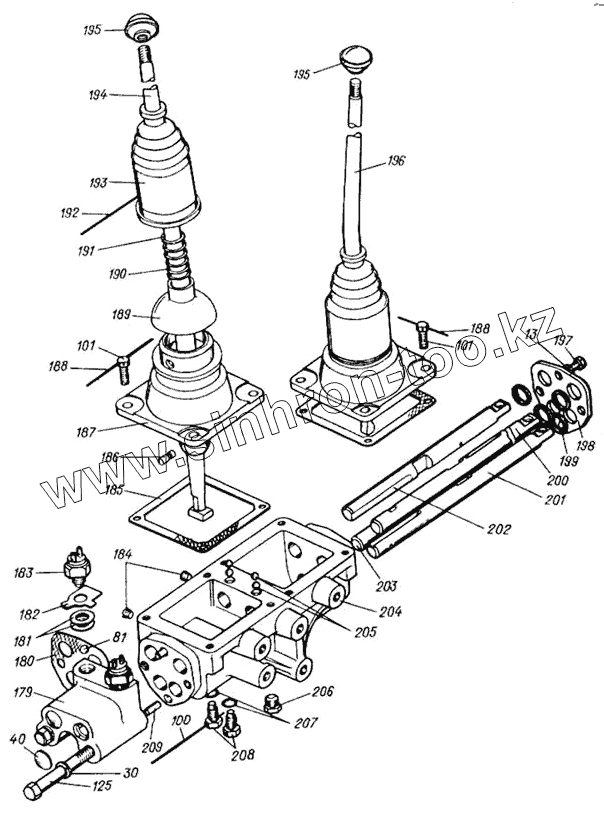

Каталог запасных частей к технике: АЗСМ МСН-10. Механизм переключения передач
13
30
40
81
100
179
180
181
182
183
184
185
186
187
188
188
189
190
191
192
193
194
195
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | Шайба10ОТ65Г096 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 30 | Шайба1265Г096 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 40 | Т4.37А.235 | Заглушка | |
| 81 | ШарикБ13,494-100 | Шарик Б13,494-100 ГОСТ 3722-81 | |
| 100 | Проволока1,6-0-1Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 179 | Т4.37А.245 | Корпус включателей | |
| 180 | Т4.37А.246 | Прокладка | |
| 181 | Т4.37А174 | Прокладка регулировочная | |
| 182 | Т4.37А.249 | Шайба замковая | |
| 183 | ВК418 | Включатель ВК418 ТУ 37.003.188-76 | |
| 184 | Пробка4-КГ1/8dmА12.016 | Пробка 4-КГ1/8dmА12.016 ОСТ 23.1.117-83 | |
| 185 | Т4.37.189 | Прокладка | |
| 186 | А37-65 | Штифт | |
| 187 | МТ4.37.102 | Колонка | |
| 188 | Проволока1,6-0-1Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 189 | А37-63 | Колпачок | |
| 190 | 54.37.462 | Пружина | |
| 191 | 04.37.340 | Кольцо упорное | |
| 192 | Проволока1,6-0-1Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 193 | 05.37.151 | Чехол | |
| 194 | МТ4.37.029 | Рычаг переключения реверс-редуктора | |
| 195 | А13.04.010 | Рукоятка | |
| 196 | МТ4.37.028 | Рычаг переключения передач | |
| 197 | БолтМ10-6gх25.88.016 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 198 | Т4.37.185 | Крышка задняя | |
| 199 | Кольцо020-025-30-2-2 | Кольцо 020-025-30-2-2 ГОСТ 18829-73 | |
| 200 | МТ4.37.113 | Ползун переключения реверса | |
| 201 | Т4.37.112 | Ползун переключения первой и второй передач | |
| 202 | МТ4.37.150 | Ползун переключения редуктора | |
| 203 | Т4.37.149 | Ползун переключения третьей и четвертой передач | |
| 204 | Т4.37А.101-3 | Корпус колонок | |
| 205 | ШарикБ7,938-200 | Шарик Б7, 938-200 ГОСТ 3722-81 | |
| 206 | ПробкаКГ3/8dmА12.016 | Пробка КГ3/8dmА12.016 ОСТ 23.1.117-83 | |
| 207 | Кольцо009-013-25-2-2 | Кольцо 009-013-25-2-2 ГОСТ 18829-73 | |
| 208 | Т4.37.165 | Винт специальный | |
| 209 | Штифт8h8х25 | Штифт 8h8х25 ГОСТ 3128-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
