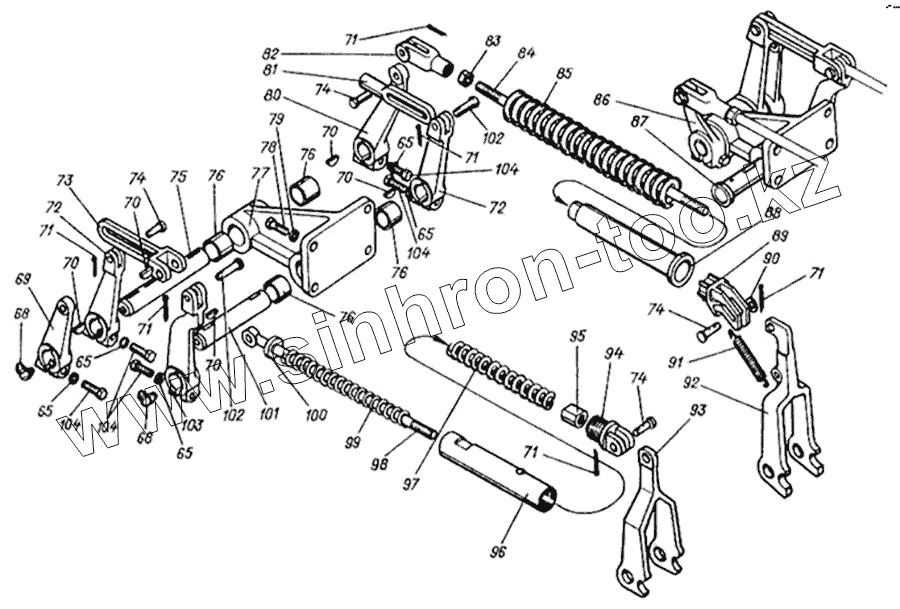

Каталог запасных частей к технике: АЗСМ МСН-10. Кронштейн в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
МТ4.38.004
67
67
67
67
67
68
68
69
70
70
70
70
70
71
71
71
71
71
71
72
72
73
74
74
74
74
75
76
76
76
76
77
78
79
80
81
82
83
84
85
86
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
102
103
104
104
104
104
Позиция на иллюстрации Заводской номер детали Название детали
МТ4.38.004 МТ4.38.004 Кронштейн в сборе
67 Шайба1265Г096 Шайба 12 65Г 096 ГОСТ 6402-70
68 Масленка2.3.45.Ц6 Масленка 2.3.45.Ц6 ГОСТ 19853-74
69 МТ4.38.106 Рычаг
70 Шпонка8х11 Шпонка 8х11 ГОСТ 24071-80
71 Шплинт3,2х20.016 Шплинт 3,2х20.016 ГОСТ 397-79
72 МТ4.38.105 Рычаг
73 МТ4.38.108 Кулиса
74 Т4.40.106 Ось
75 МТ4.38.103 Валик
76 Т4.40.200А Втулка
77 МТ4.38.101 Кронштейн
78 БолтМ16-6gх45.88.016 Болт М16-6gх45.88.016 ГОСТ 7796-70
79 Шайба16ОТ65Г096 Шайба 16ОТ 65Г 096 ГОСТ 6402-70
80 МТ4.38.104 Рычаг
81 МТ4.38.109 Кулиса
82 Т4.40.105 Вилка
83 ГайкаМ12х1,25-6Н.6.016 Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70
84 МТ4.38.110 Тяга
85 МТ4.38.117 Пружина
86 МТ4.38.003 Кронштейн правый
86 МТ4.38.002 Кронштейн левый
87 МТ4.38.006 Валик
88 04.38.025 Труба направляющая в сборе
89 МТ4.38.120 Упор
90 Шайба12.01.016 Шайба 12.01.016 ГОСТ 11371-78
91 МТ4.38.116 Пружина
92 МТ4.38.114 Рычаг тормоза солнечной шестерни
93 04.38.156-1 Рычаг остановочного тормоза
94 МТ4.38.112 Упор
95 МТ4.38.113 Упор
96 МТ4.38.007 Труба
97 МТ4.38.11а Пружина
98 МТ4.38.111 Тяга
99 МТ4.38.119 Пружина
100 А36-18 Шайба
101 МТ4.38.102 Валик
102 МО4.13.112 Ось
103 МТ4.38.107 Рычаг
104 БолтМ12-6gх45.88.016 Болт М12-6gх45.88.016 ГОСТ 7795-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
