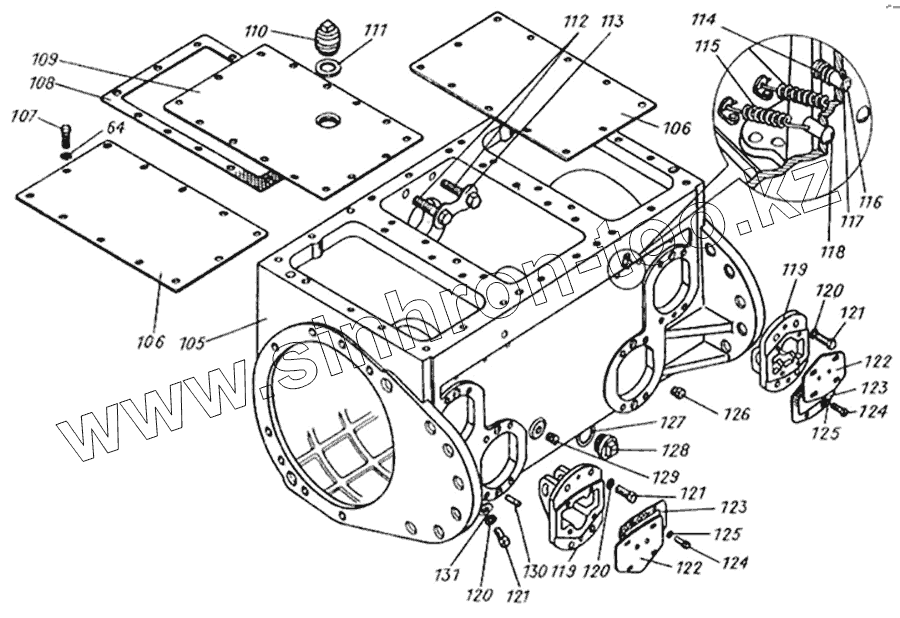

Каталог запасных частей к технике: АЗСМ МСН-10. Корпус заднего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
МТ4.38.100-01
67
105
106
106
107
108
109
110
111
112
113
114
115
116
117
118
119
119
120
120
120
121
121
121
122
122
123
123
124
124
125
125
126
127
128
129
130
131
Позиция на иллюстрации Заводской номер детали Название детали
Т4.38.004 Т4.38.004 Крышка центральная в сборе
Т4.38.046Р Т4.38.046Р Ведомая шестерня со вторичным валом
МТ4.38.100-01 МТ4.38.100-01 Корпус заднего моста (поставляется для тракторов с ВОМ)
67 Шайба1265Г096 Шайба 12 65Г 096 ГОСТ 6402-70
105 МТ4.38.100 Корпус заднего моста
106 Т4.38.115 Крышка боковая
107 БолтМ12-6gх25.88.016 Болт М12-6gх25.88.016 ГОСТ 7796-70
108 Т4.38.121-1 Прокладка
109 Т4.38.009 Крышка центральная
110 04.57.014 Сапун в сборе
111 04.57.125А Прокладка сапуна
112 Т4.54.111 Болт
113 Т4.38.161 Пластина стопорная
114 15.41.033 Пружина фиксатора
115 Т4.38.143-1 Пружина
116 04.38.168 Штифт
117 Шплинт2х12.016 Шплинт 2х12.016 ГОСТ 397-79
118 Т4.38.142 Штифт пружины
119 04.38.157-2 Кронштейн управления тормозами
120 Шайба14ОТ65Г096 Шайба 14ОТ 65Г 096 ГОСТ 6402-70
121 БолтМ14-6gх35.88.016 Болт М14-6gх35.88.016 ГОСТ 7796-70
122 04.38.007-2 Крышка
123 04.38.151-1 Прокладка
124 БолтМ10-6gх18.88.016 Болт М10-6gх18.88.016 ГОСТ 7796-70
125 Шайба10ОТ65Г096 Шайба 10ОТ 65Г 096 ГОСТ 6402-70
126 ПробкаКГ1/2dm12.016 Пробка КГ1/2dm12.016 ОСТ 23.1.117-83
127 54.38.643 Кольцо уплотняющее
128 54.38.028-2 Пробка магнитная
129 ПробкаКГ3/8dmА12.016 Пробка КГ3/8dmА12.016 ОСТ 23.1.117-83
130 Штифт12m6х30 Штифт 12m6х30 ГОСТ 3128-70
131 Т4.38.104 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
