Каталог запасных частей к технике: АЗСМ МСН-10. Коробка передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
30
30
30
30
30
30
30
30
31
31
32
32
33
33
34
34
34
35
36
36
37
38
39
39
40
40
41
42
42
43
43
44
45
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
65
66
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
79
80
81
81
82
83
84
85
86
87
88
89
90
91
91
92
93
94
95
96
97
97
97
97
98
99
100
101
102
103
104
105
106
106
107
108
109
110
111
112
113
114
115
116

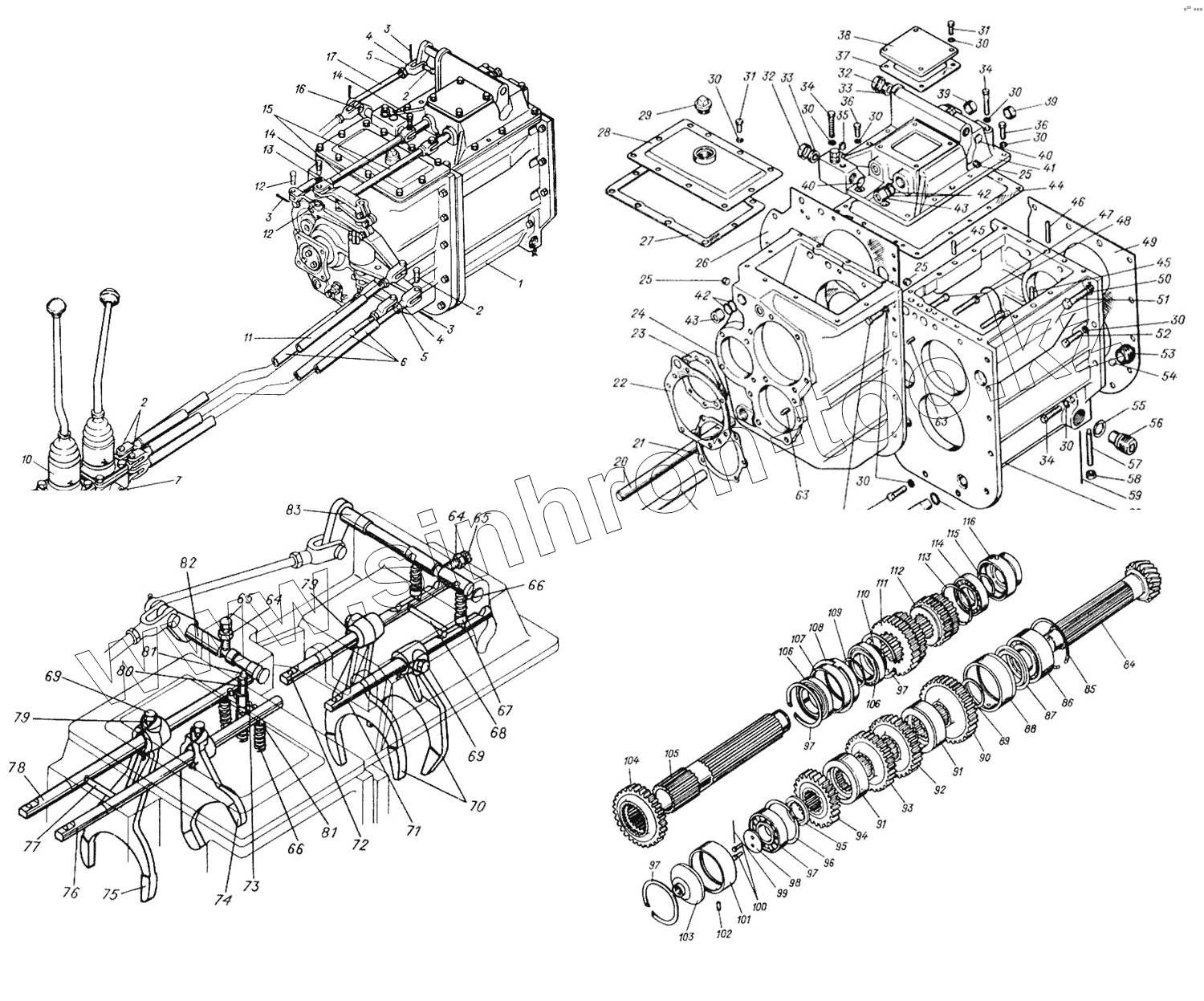

Позиция на иллюстрации Заводской номер детали Название детали
1 МТ4.37.003 Коробка передач
2 Т4.40.106 Ось
3 Шплинт3,2х20.016 Шплинт 3,2х20.016 ГОСТ 397-79
4 А40-17-1 Вилка
5 ГайкаМ12х1,25-6Н.6.016 Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70
6 МТ4.37.013 Тяга
7 Шайба14ОТ65Г096 Шайба 14ОТ 65Г 096 ГОСТ 6402-70
8 БолтМ14-6gх40.58.016 Болт М14-6gх40.58.016 ГОСТ 7796-70
9 БолтМ14-6gх30.88.016 Болт М14-6gх30.88.016 ГОСТ 7796-70
10 МТ4.37.002 Колонка управления
11 МТ4.37.014 Тяга
12 Т4.37.115 Ось специальная
13 Шайба10ОТ65Г096 Шайба 10ОТ 65Г 096 ГОСТ 6402-70
14 МТ4.37.133 Болт-ось
15 МТ4.37.031 Тяга
16 04.37.326 Ось
17 04.37.327 Тяга блокировки реверс-редуктора
18 Т4.37.276-01 Питатель
19 Пробка4КГ1/2dmА12.016 Пробка 4КГ1/2dmА12.016 ОСТ 23.1.117-83
20 Т4.37.276 Питатель
21 Т4.37А.241-1 Прокладка
22 Т4.37А.107 Прокладка
23 Т4.37А.190-1 Прокладка
24 Т4.37А.104-1-01 Корпус реверс-редуктора
25 Пробка4КГ1/4dmА12.016 Пробка 4КГ1/4dmА12.016 ОСТ 23.1.117-83
26 Т4.37А.201А Прокладка
27 Т4.37А.155 Прокладка
28 Т4.37А.018-1 Крышка корпуса реверс-редуктора
29 04.38.275 Заглушка
30 Шайба1265Г096 Шайба 12 65Г 096 ГОСТ 6402-70
31 БолтМ12-6gх30.88.016 Болт М12-6gх30.88.016 ГОСТ 7796-70
32 Т4.37.175 Обойма сальника
33 Т4.37.176 Кольцо
34 БолтМ12-6gх80.88.016 Болт М12-6gх80.88.016 ГОСТ 7795-70
35 Пробка4КГ3/8dmА12.016 Пробка 4КГ3/8dmА12.016 ОСТ 23.1.117-83 Р1ид
36 БолтМ12-6gх35.88.016 Болт М12-6gх35.88.016 ГОСТ 7796-70
37 54.37.463А Прокладка
38 Т4.37А.114 Крышка
39 04.37.197 Колпачок
40 Т4.37А.235 Заглушка
41 Т4.37А.103-3 Крышка корпуса коробки передач
42 Г48-70-111 Кольцо уплотнительное
43 Т4.37.111 Корпус уплотнения
44 Т4.37А.200 Прокладка
45 Штифт12h8х30 Штифт 12h8х30 ГОСТ 3128-70
46 Т4.37.159 Стопор
47 Проволока1,6-0-1Ц Проволока 1,6-0-1Ц ГОСТ 3282-74
48 Болт3М12-6gх60.88.016 Болт 3М12-6gх60.88.016 ГОСТ 7796-70
49 Т4.37А.206А Прокладка
50 Шайба1665Г096 Шайба 16 65Г 096 ГОСТ 6402-70
51 Т4.37А.199 Болт М16х45 кл. 2
52 БолтМ12-6gх40.88.016 Болт М12-6gх40.88.016 ГОСТ 7796-70
53 МТ4.37.275 Гнездо
54 ШарикБ22,225-200 Шарик Б22,225-200 ГОСТ 3722-81
55 Н.036.28.007 Шайба
56 МТ4.37.277 Пробка
57 04.37.137 Винт установочный
58 ГайкаМ14-6Н.6.016 Гайка М14-6Н.6.016 ГОСТ 5915-70
59 Проволока1,6-0-1Ц Проволока 1,6-0-1Ц ГОСТ 3282-74
60 Т4.37А.116-2-01 Корпус коробки передач
61 Г48-70-107 Кольцо уплотнительное
62 МТ4.37.279 Труба
63 Штифт6h8х14 Штифт 6h8х14 ГОСТ 3128-70
64 ГайкаМ12-6Н.6.016 Гайка М12-6Н.6.016 ГОСТ 5915-70
65 ВинтМ12-6gх35.14Н.016 Винт М12-6gх35.14Н.016 ГОСТ 1481-84
66 А39-233А Пружина фиксатора
67 04.37.338 Стопор
68 Т4.37.186 Стопор замка
69 Т4.37.205 Винт, установочный
70 Т4.37А.164А Вилка переключения передач
71 Т4.37А.172-1 Валик переключения 1 и 2 передач
72 Т4.37А.187-1 Валик переключения 3 и 4 передач
73 ШарикБ9,525-200 Шарик Б9,525-200 ГОСТ 3722-81
74 Т4.37А.153А Вилка переключения редуктора
75 Т4.37А.204А Вилка переключения реверса
76 Т4.37А.136-2 Валик переключения редуктора
77 Т4.37А.208-1 Стопор замка
78 Т4.37А.137-2 Валик переключения реверса
79 Проволока1,6-0-1Ц Проволока 1,6-0-1Ц ГОСТ 3282-74
80 Т4.37А.207 Шток
81 ШарикБ13,494-100 Шарик Б13,494-100 ГОСТ 3722-81
82 05.37.006 Валик блокировки реверс-редуктора
83 05.37.005 Валик блокировки коробки передач
84 Т4.37.167 Вал вторичный
85 04.37.119 Кольцо 1Б-160Г
86 2615КМ Подшипник 2615КМ ГОСТ 8328-75
87 МТ4.37.274 Шайба
88 04.37.159 Стакан подшипника вторичного вала (задний)
89 Т4.37.146 Кольцо распорное
90 Т4.37.144 Шестерня первой передачи
91 Т4.37А.022-2 Грязеуловитель
92 Т4.37А.143 Шестерня
93 05.37.145 Шестерня 4 передачи
94 Т4.37.177 Шестерня четвертой передачи
95 04.37.122-1 Кольцо упорное
96 04.37.186 Кольцо 1Б-140
97 411 Подшипник 411 ГОСТ 8338-75
98 04.37.125 Шайба упорная
99 Проволока1,6-0-1Ц Проволока 1,6-0-1Ц ГОСТ 3282-74
100 Болт3М12-6gх30.88.016 Болт 3М12-6gх30.88.016 ГОСТ 7796-70
101 Т4.37А.221-1 Стакан подшипника вала вторичного
102 Штифт8h8х25 Штифт 8h8х25 ГОСТ 3128-70
103 Т4.37А.211-1 Головка регулировочного стержня
104 Т4.37А.148-1А Шестерня подвижная
105 Т4.37А.154 Вал первичный
106 216К1 Подшипник 216 К1 ГОСТ 8338-75
107 Т4.37А.141-1 Стакан
108 04.37.184 Кольцо НК-152
109 Т4.37А.188 Кольцо промежуточное
110 04.37.234 Кольцо 1Б-80
111 МТ4.37.179 Блок шестерен 3 и 4 передач
112 Т4.37А.132 Блок шестерен первой и второй передач
113 Т4.37А.134 Кольцо 1Б-120
114 2311К Подшипник 2311К ГОСТ 8328-75
115 Т4.37А.197 Кольцо 1 Б-55
116 Т4.37А.158 Стакан
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
