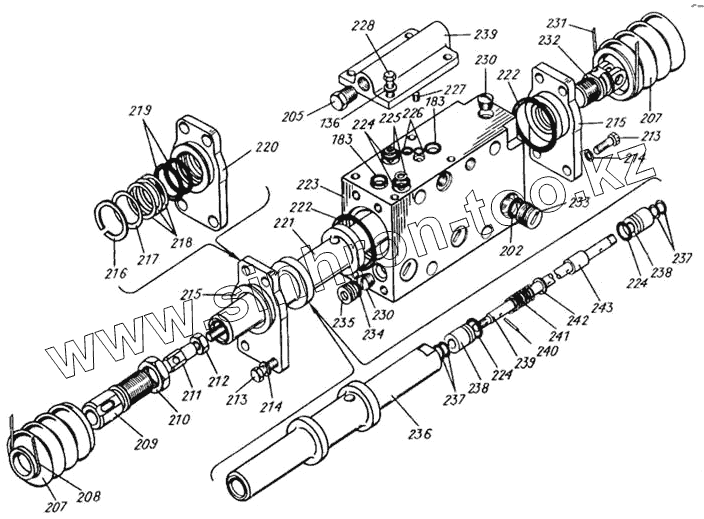

Каталог запасных частей к технике: АЗСМ МСН-10. Гидроусилитель
136
183
183
202
205
207
207
208
209
210
211
212
213
213
214
214
215
215
216
217
218
219
220
221
222
222
223
224
224
224
225
226
227
228
230
230
231
232
233
234
235
236
237
237
238
238
239
239
240
241
242
243
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 136 | Шайба865Г096 | Шайба 8 65Г 096 ГОСТ 6402-70 | |
| 183 | Кольцо014-018-25-2-2 | Кольцо 014-018-25-2-2 ГОСТ 18829-73 | |
| 202 | НШ10-0101034 | Кольцо уплотнительное | |
| 205 | ПробкаКГ1/4dmА12.016 | Пробка КГ1/4dmА12.016 ОСТ 23.1.117-83 | |
| 207 | СО4.40.206-1 | Чехол | |
| 208 | Проволока1,6-0-1Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 209 | СО4.40.138-3 | Вилка | |
| 210 | 74.70.312 | Гайка | |
| 211 | СО4.40.139-3 | Наконечник | |
| 212 | ГайкаМ8-6Н.05.016ГОСТ5916-70 | Гайка М8-6Н.05.016 ГОСТ 5916-70 | |
| 213 | БолтМ10-6gх30.88.016 | Болт М10-6gх30.88.016 ГОСТ 7796-70 | |
| 214 | Шайба1065Г096 | Шайба 10 65Г 096 ГОСТ 6402-70 | |
| 215 | 77.72-А.018-1 | Крышка в сборе | |
| 216 | Кольцо2В40ГОСТ13941-86 | Кольцо 2В40 ГОСТ 13941-86 | |
| 217 | 77.72-А.131 | Шайба чистика | |
| 218 | 77.72-А.130 | Чистик | |
| 219 | Кольцо032-040-40-1-2 | Кольцо 032-040-40-1-2 ГОСТ 18829-73 | |
| 220 | 77.72-А.103-2 | Крышка | |
| 221 | 77.72-А.016 | Поршень в сборе | |
| 222 | Кольцо050-056-36-2-2 | Кольцо 050-056-36-2-2 ГОСТ 18829-73 | |
| 223 | 77.72-А.101-2 | Корпус гидроусилителя | |
| 224 | Кольцо016-020-25-2-2 | Кольцо 016-020-25-2-2 ГОСТ 18829-73 | |
| 225 | 77.72-А.127-2 | Шайба упорная | |
| 226 | Кольцо008-012-25-2-2 | Кольцо 008-012-25-2-2 ГОСТ 18829-73 | |
| 227 | 77.72-А.134 | Заглушка | |
| 228 | БолтМ8-6gх25.88.016 | Болт М8-6gх25.88.016 ГОСТ 7796-70 | |
| 229 | 77.72-А.110-1 | Крышка корпуса верхняя | |
| 230 | Пробка4КГ1/4dmА12.016 | Пробка 4КГ1/4dmА12.016 ОСТ 23.1.117-83 | |
| 231 | Проволока1,6-0-1Ц | Проволока 1,6-0-1Ц ГОСТ 3282-74 | |
| 232 | СО4.40.221-3 | Вилка | |
| 233 | 77.72-А.125-1 | Заглушка | |
| 234 | Кольцо012-016-25-2-2 | Кольцо 012-016-25-2-2 ГОСТ 18829-73 | |
| 235 | 77.72-А.107 | Заглушка корпуса | |
| 236 | 77.72-А.102-1 | Поршень | |
| 237 | Кольцо010-014-25-1-2 | Кольцо 010-014-25-1-2 ГОСТ 18829-73 | |
| 238 | 77.72-А.111-1 | Обойма уплотнения | |
| 239 | 77.72-А.105-2 | Стержень золотника | |
| 240 | 77.72-А.116 | Штифт | |
| 241 | 77.72-А.106-1-А | Пружина | |
| 242 | 77.72-А.115 | Шайба | |
| 243 | 77.72-А.104-1 | Золотник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
