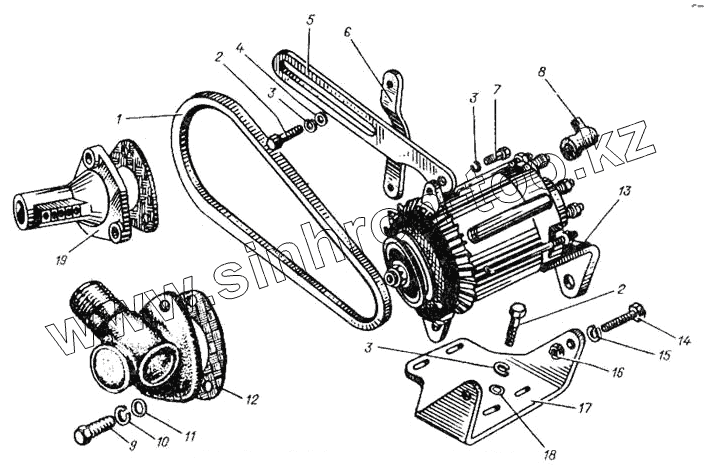

Каталог запасных частей к технике: АЗСМ МСН-10. Генератор и счетчик моточасов
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ремень1-8,5х8-933 | Ремень 1-8,5х8-933 ГОСТ 5813-76 | |
| 2 | БолтМ8-6gх25.88.013 | Болт М8-6gх25.88.013 ГОСТ 7796-70 | |
| 3 | Шайба665Г05 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 4 | Шайба8.01 | Шайба 8.01 ГОСТ 11371-78 | |
| 5 | 03А-1403 | Натяжитель | |
| 6 | 03А-1404 | Кронштейн натяжителя | |
| 7 | БолтМ8-6gх20.88.013 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | |
| 8 | 700-40-6285 | Колпачок | |
| 9 | БолтМ6-6gх20.88.013 | Болт М6-6gх20.88.013 ГОСТ 7796-70 | |
| 10 | Шайба665Г05 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 11 | Шайба6.01 | Шайба 6.01 ГОСТ 11371-78 | |
| 12 | 01-1407 | Прокладка | |
| 13 | 693.3701 | Генератор 14 В, 1000 Вт | |
| 14 | 03А-1407 | Болт крепления генератора | |
| 15 | Шайба1065Г05 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 16 | ГайкаМ10-6Н.10.013 | Гайка М10-6Н.10.013 ГОСТ 5927-70 | |
| 17 | 03А-1406 | Кронштейн генератора | |
| 18 | 01-0812 | Кольцо опорное | |
| 19 | СЧ100Б | Счетчик моточасов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
