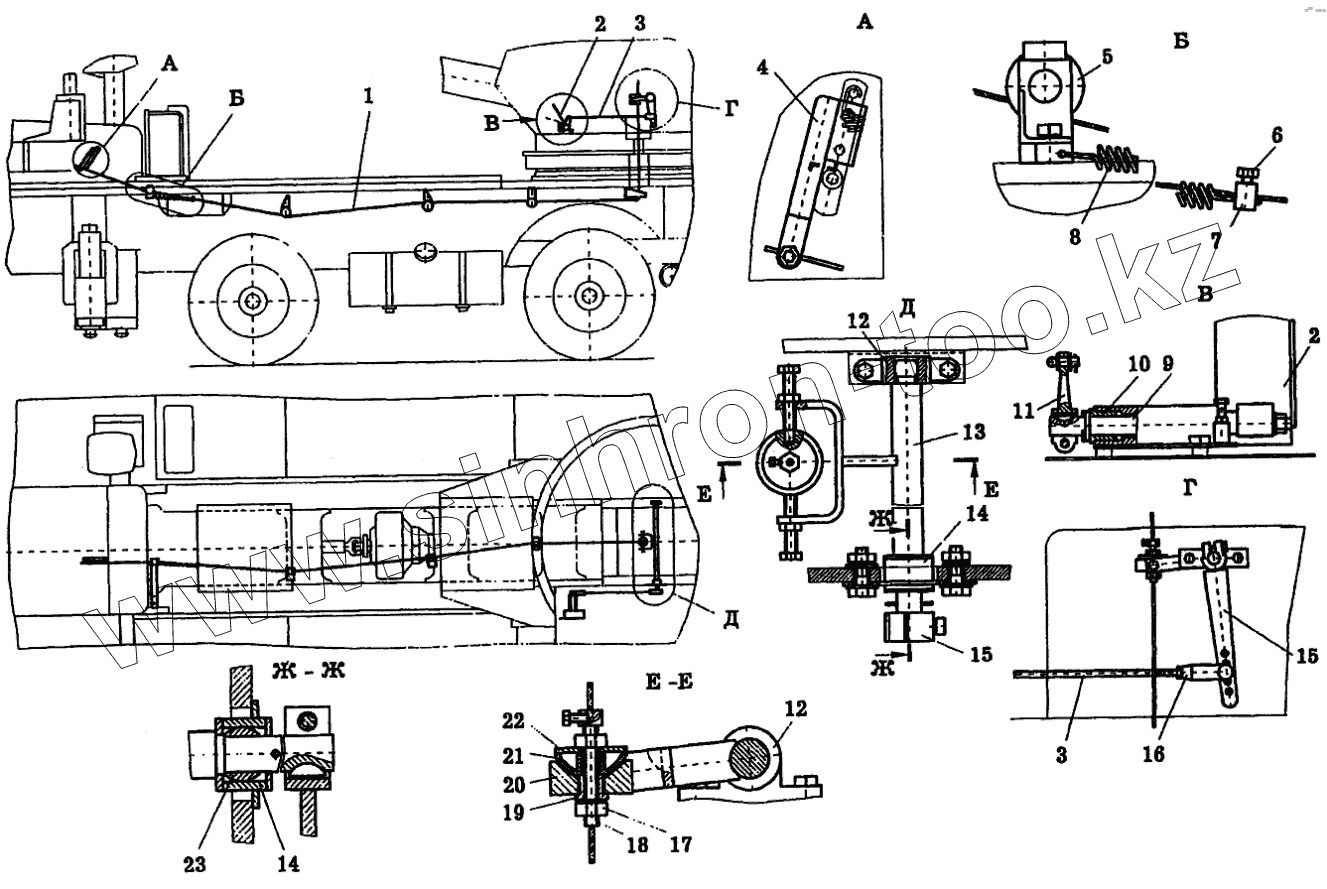

Каталог запасных частей к технике: Автокран КС-6973А. Привод управления двигателем KC-6973A.72.000
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-6973А.72.007 | Трос | |
| 2 | КС-6973А.72.150 | Рычаг | |
| 3 | КС-6973А.72.130 | Тяга | |
| 4 | КС-3577-2.72.050 | Рычаг | |
| 5 | КС-3577.72.029 | Втулка | |
| 6 | [Болт М8-8gх20.46.20.019 ГОСТ7798-70] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 7 | КС-3577.80.406 | Муфта | |
| 8 | КС-3574.72.007 | Пружина | |
| 9 | КС-6973А.72.101 | Ось | |
| 10 | КС-3577.72.028 | Втулка | |
| 11 | КС-3577.72.018 | Рычаг | |
| 12 | КС-3577.72.019-1 | Подшипник | |
| 13 | КС-3577-2.72.050 | Рычаг | |
| 14 | КС-6973А.72.102 | Подшипник | |
| 15 | КС-45717.72.140 | Рычаг | |
| 16 | У2.37.63.039-01 | Вилка | |
| 17 | [Гайка М12-74.5.019 ГОСТ5915-70] | Гайка М12-74.5.019 ГОСТ5915-70 | |
| 18 | КС-35714.72.001 | Винт | |
| 19 | КС-3574.72.002 | Втулка | |
| 20 | КС-3574.72.001 | Кольцо | |
| 21 | КС-3574.72.003 | Опора сферическая | |
| 22 | КС-3574.72.004 | Шайба | |
| 23 | КС-45717.72.101 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
