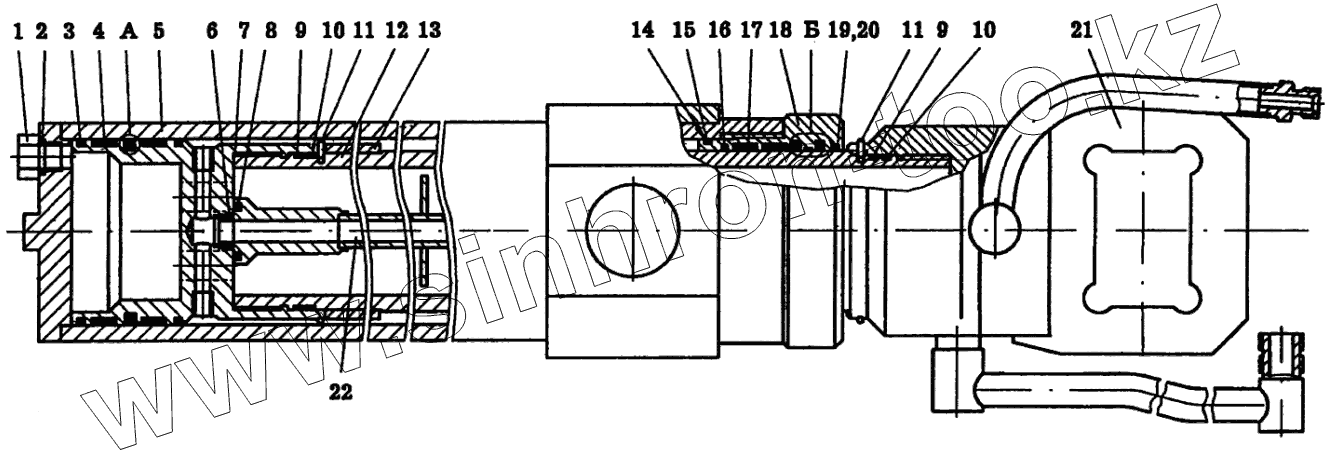

Каталог запасных частей к технике: Автокран КС-6973А. Гидроцилиндр КС-6973.63.900-01
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| PU5 140-152-10,0 L8056-314534 | PU5 140-152-10,0 L8056-314534 | Грязесъемник | |
| 1 | КС-6973.63.908-1 | Пробка | |
| 2 | [Кольцо 021-025-25-2-2 ГОСТ9833-73] | Кольцо 021-025-25-2-2 ГОСТ9833-73 | |
| 3 | S-57167-1600-47-А | Вкладыш направляющий | |
| 4 | S-55920-1600-220 | Вкладыш опорный | |
| 5 | КС-6973.63.920-1 | Цилиндр | |
| 6 | [Кольцо 018-022-25-2-2 ГОСТ9833-73] | Кольцо 018-022-25-2-2 ГОСТ9833-73 | |
| 7 | КС-6973.63.941-1 | Поршень | |
| 8 | [Кольцо 030-035-30-2-2 ГОСТ9833-73] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 9 | [Кольцо 130-135-36-2-2 ГОСТ9833-73] | Кольцо 130-135-36-2-2 ГОСТ9833-73 | |
| 10 | КС-6973.63.907-1 | Кольцо защитное | |
| 11 | КС-6973.63.904-1 | Кольцо стопорное | |
| 12 | КС-6973.63.901-1 | Шток | |
| 13 | КС-6973.63.903-1 | Проставка | |
| 14 | КС-6973.63.907-1-01 | Кольцо защитное | |
| 15 | [Кольцо 155-160-36-2-2 ГОСТ9833-73] | Кольцо 155-160-36-2-2 ГОСТ9833-73 | |
| 16 | S-57267-1400-47-А | Вкладыш направляющий | |
| 17 | S-55820-1400-220 | Вкладыш опорный | |
| 18 | КС-6973.63.951-1 | Втулка направляющая | |
| 19 | [Профильное кольцо] | Профильное кольцо | |
| 20 | [Резиновое кольцо] | Резиновое кольцо | |
| 21 | КС-6973.63.930-1-01 | Проушина в сборе | |
| 22 | КС-6973.63.970-1 | Труба в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
