Каталог запасных частей к технике: Автокран КС-6973А. Гидрооборудование крана KC-6973A.84.000
98
114
124
135
139
151
154
155
160
160
160
165
168
170
174
182
182
182
184
190
192
203
209
212
212
237
239
239
246
247
248
249
250
250
250
250
250
252
252

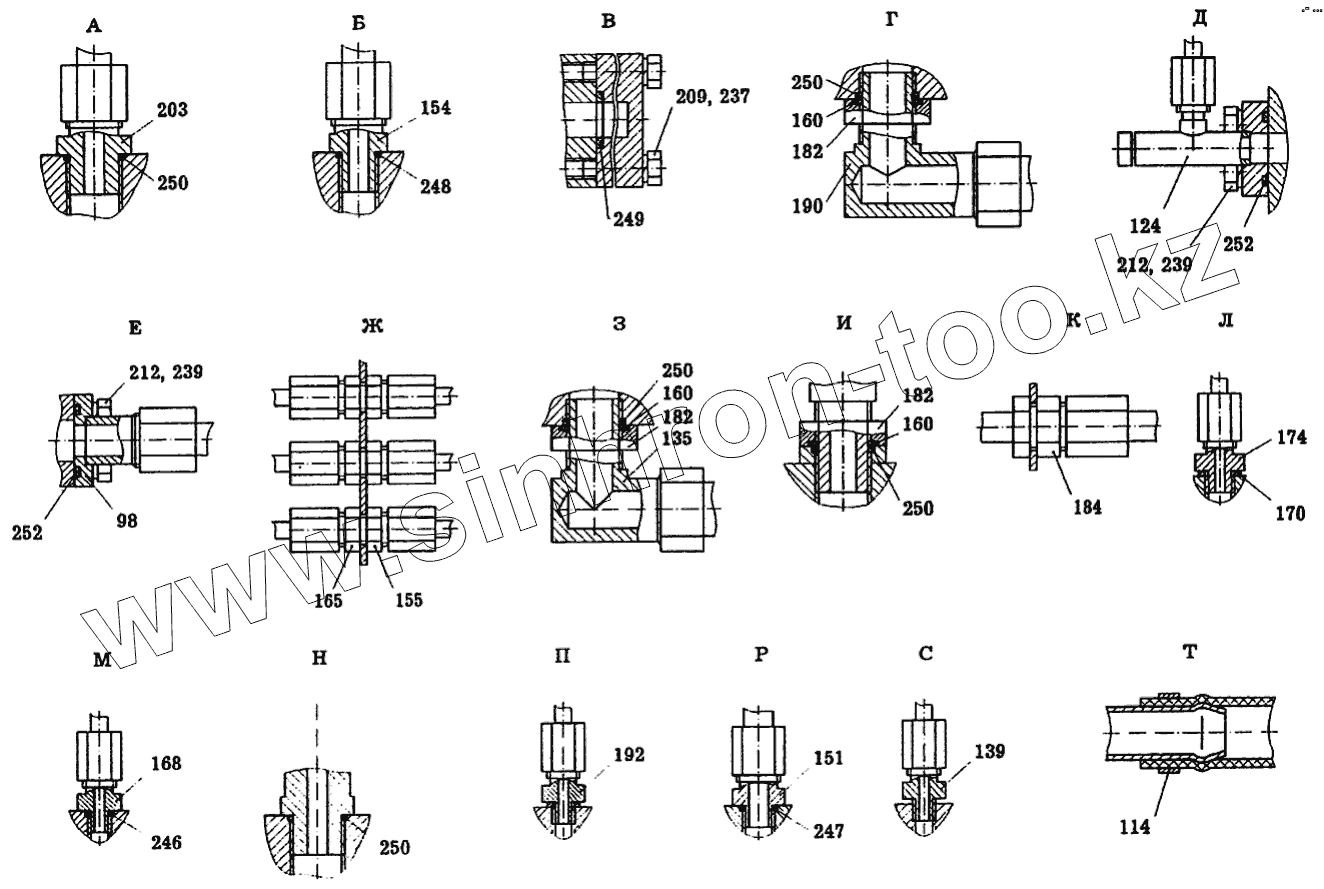

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 98 | КС-6973А.84.390 | Фланец | |
| 114 | КС-6973А.84.120 | Труба в сборе | |
| 124 | КС-6973А.84.430 | Фланец | |
| 135 | КС-6973А.84.106 | Угольник | |
| 139 | КС-6973А.84.111 | Штуцер | |
| 151 | КС-6973А.84.127 | Штуцер | |
| 154 | КС-6973А.84.432 | Штуцер | |
| 155 | КС-3574.83.004 | Штуцер | |
| 160 | КС-3577.83.002 | Шайба | |
| 165 | КС-3577.83.018 | Гайка | |
| 168 | КС-3577.83.027 | Штуцер | |
| 170 | КС-3577.83.043 | Шайба | |
| 174 | КС-3577.83.606 | Штуцер | |
| 182 | КС-3577.84.024-1 | Гайка | |
| 184 | КС-3577.84.055 | Гайка | |
| 190 | КС-3577-3.84.003 | Угольник | |
| 192 | КС-3577-3.84.007 | Штуцер | |
| 203 | У3.21.00.011-3 | Штуцер | |
| 209 | [Болт М10-8gх75.46.20.019 ГОСТ7798-70] | Болт М10-8gх75.46.20.019 ГОСТ7798-70 | |
| 212 | [Болт М12-8gх30.46.20.019 ГОСТ7798-70] | Болт М12-8gх30.46.20.019 ГОСТ7798-70 | |
| 237 | [Шайба 10.65Г.019 ГОСТ6402-70] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 239 | [Шайба 12.065Г.019 ГОСТ6402-70] | Шайба 12.065Г.019 ГОСТ6402-70 | |
| 246 | [Кольцо 011-015-25-2-2 ГОСТ9833-73] | Кольцо 011-015-25-2-2 ГОСТ9833-73 | |
| 247 | [Кольцо 016-020-25-2-2 ГОСТ9833-73] | Кольцо 016-020-25-2-2 ГОСТ9833-73 | |
| 248 | [Кольцо 021-025-25-2-2 ГОСТ9833-73] | Кольцо 021-025-25-2-2 ГОСТ9833-73 | |
| 249 | [Кольцо 025-030-30-2-2 ГОСТ9833-73] | Кольцо 025-030-30-2-2 ГОСТ9833-73 | |
| 250 | [Кольцо 030-035-30-2-2 ГОСТ9833-73] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 252 | [Кольцо 036-044-46-2-2 ГОСТ9833-73] | Кольцо 036-044-46-2-2 ГОСТ9833-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
