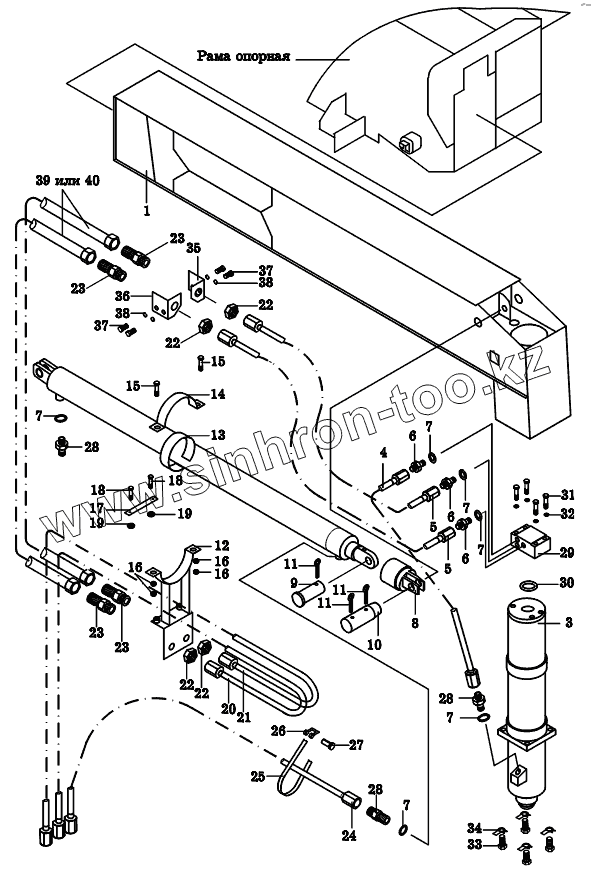

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Выносная опора
1
3
4
5
5
6
6
6
7
7
7
7
7
7
8
9
10
11
11
11
12
13
14
15
15
16
16
16
17
18
18
19
19
20
21
22
22
22
22
23
23
23
23
24
25
26
27
28
28
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-45717.31.500-1 | Опора | |
| 2 | КС-45717.31.300-1 | Гидроцилиндр | |
| 3 | КС-45717.31.200-2 | Гидроопора | |
| 4 | КС-45717.31.060 | Труба в сборе | |
| 5 | КС-45717.31.060-04 | Труба в сборе | |
| 6 | КС-3577.83.027 | Штуцер | |
| 7 | Кольцо011-015-25-2-2 | Кольцо | |
| 8 | КС-45717.31.090 | Проушина | |
| 9 | Ось20-8b12х60.20.Ц9хр. | Ось | |
| 10 | КС-4577.31.001 | Ось | |
| 11 | Шплинт4x32.016 | Шплинт | |
| 12 | КС-4577.31.070 | Кронштейн | |
| 13 | КС-45717.31.057 | Пластина | |
| 14 | КС-45717.31.052 | Хомут | |
| 15 | БолтМ8-8gх25.46.20.019 | Болт | |
| 16 | ГайкаМ8-7Н.5.019 | Гайка | |
| 17 | КС-3574.83.006 | Планка | |
| 18 | БолтM6-8gx16.46.20.019 | Болт | |
| 19 | Шайба6.65Г.019 | Шайба | |
| 20 | КС-45717.31.060-01 | Труба в сборе | |
| 21 | КС-45717.31.060-02 | Труба в сборе | |
| 22 | КС-3577.83.018 | Гайка | |
| 23 | КС-3577.83.016 | Штуцер | |
| 24 | КС-45717.31.060-03 | Труба в сборе | |
| 25 | КС-3577.83.162-02 | Лента | |
| 26 | КС-3577.02.102 | Пряжка | |
| 27 | КС-3577.83.161 | Ось | |
| 28 | КС-3577.83.027 | Штуцер | |
| 29 | КС-45717.31.400 | Гидрозамок | |
| 30 | Кольцо023-028-30-2-2 | Кольцо | |
| 31 | БолтМ10-8gх70.46.20.019 | Болт | |
| 32 | Шайба10.65Г.019 | Шайба | |
| 33 | БолтM16-8gx35.66.45.019 | Болт | |
| 34 | Шайба16.01.019 | Шайба | |
| 35 | КС-45717.31.051-01 | Уголок | |
| 36 | КС-45717.31.051 | Уголок | |
| 37 | БолтM8-8gx16.20.20.019 | Болт | |
| 38 | Шайба8.65Г.019 | Шайба | |
| 39 | РВД12-30(М22х1,5)-1450-У | Рукав | |
| 40 | РВД1А П-8-25-1450-У | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
