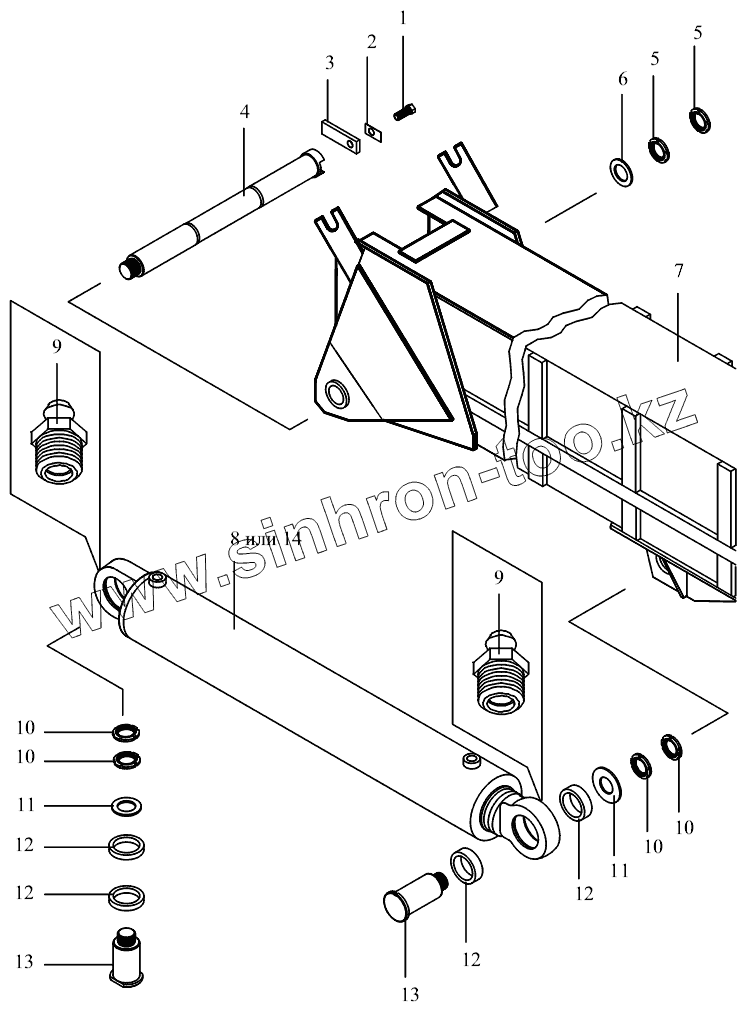

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Установка телескопической стрелы
1
2
3
4
5
5
6
7
8
9
9
10
10
10
10
11
11
12
12
12
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M24-8gx60.46.20.019 | Болт | |
| 2 | КС-35714.63.005 | Планка | |
| 3 | КС-45714.63.002 | Планка | |
| 4 | КС-45717.63.003 | Ось | |
| 5 | КС-45717.63.004 | Гайка | |
| 6 | КС-3577.63.029 | Шайба | |
| 7 | КС-45717.61.100-07 | Стрела | |
| 8 | КС-45717.63.400-4 | Гидроцилиндр | |
| 9 | Масленка1.2.Ц6.Хр | Масленка | |
| 10 | М60х2-7Н.04.019 | Гайка | |
| 11 | КС-35714.63.001 | Шайба | |
| 12 | КС-45717.63.006-01 | Втулка | |
| 13 | КС-45717.63.005 | Ось | |
| 14 | КС-45717.63.400-5-01 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
