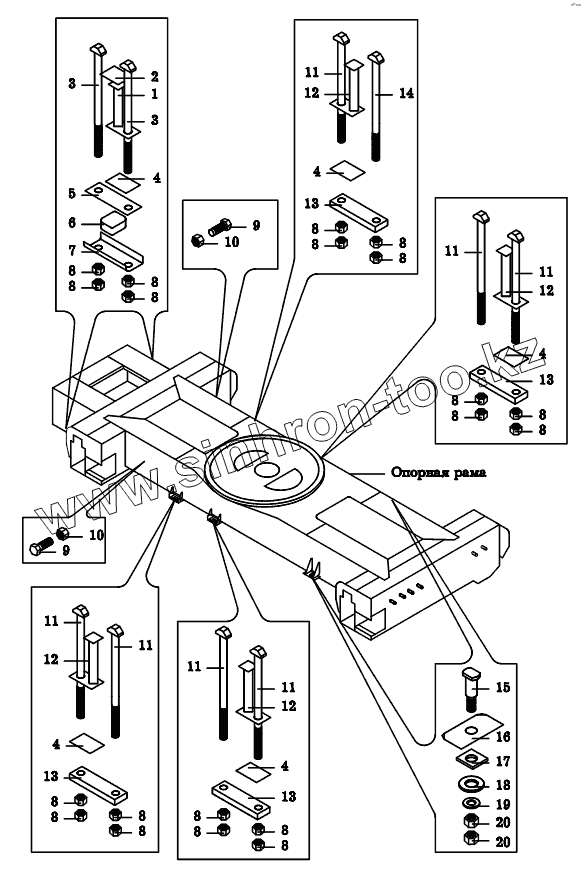

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Установка опорной рамы
1
2
3
3
4
4
4
4
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
10
10
11
11
11
11
11
11
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-45717К.20.040 | Распорка | |
| 2 | КС-45717К.20.001 | Прокладка | |
| 3 | КС-3577А.30.006-02 | Болт | |
| 4 | КС-45717К.20.003 | Прокладка | |
| 5 | КС-3574К.30.002 | Планка | |
| 6 | КС-2572А-1.30.005 | Амортизатор | |
| 7 | КС-3574К.30.001 | Обойма | |
| 8 | ГайкаМ20х1,5-7Н.5.019 | Гайка | |
| 9 | БолтM20-8Gx50.46.20.019 | Болт | |
| 10 | ГайкаМ20-7Н.5.019 | Гайка | |
| 11 | КС-45717.30.003 | Болт | |
| 12 | КС-45717К.20.040-01 | Распорка | |
| 13 | КС-3577.30.003 | Планка | |
| 14 | КС-3577А.30.006-01 | Болт | |
| 15 | КС-45717.30.012 | Болт | |
| 16 | КС-45717.30.011 | Прокладка | |
| 17 | КС-45717.30.009 | Прокладка | |
| 18 | КС-3576.30.009 | Шайба | |
| 19 | Шайба24.02.Ст3.0198 | Шайба | |
| 20 | ГайкаМ24-7Н.5.019 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
