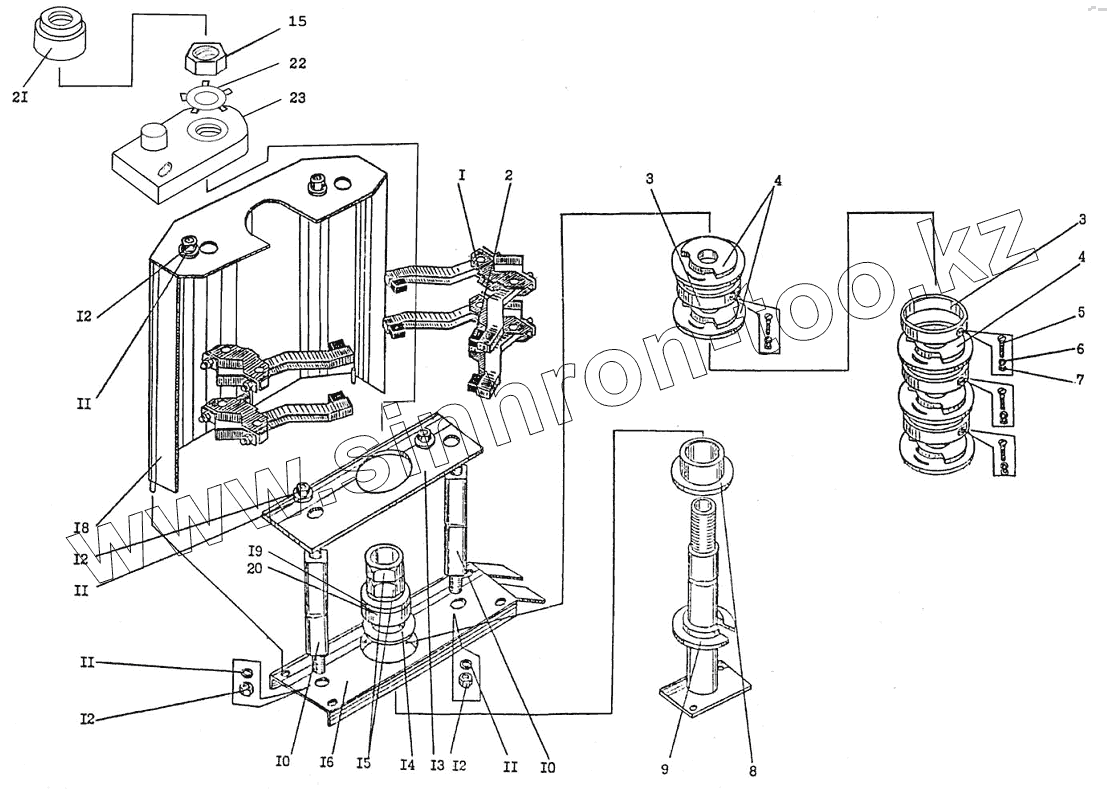

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Токосъемник
1
2
3
3
4
4
5
6
7
8
9
10
10
11
11
11
11
12
12
12
12
13
14
14
15
16
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3577.80.240 | Щеткодержатель | |
| 2 | Щетка МГ | Щетка МГ | |
| 3 | КС-3577.80.201 | Кольцо | |
| 4 | КС-35714.80.205 | Кольцо | |
| 5 | B1.M4-8gx10.46.016 | Винт | |
| 6 | 4.65Г.016 | Шайба | |
| 7 | М4-7Н.5.016 | Гайка | |
| 8 | КС-3574.80.202 | Втулка | |
| 9 | КС-35714.80.210-01 | Ось | |
| 10 | КС-35714.80.230 | Стойка | |
| 11 | 10.65Г.019 | Шайба | |
| 12 | М10-7Н.6.019 | Гайка | |
| 13 | КС-35714.80.207 | Пластина | |
| 14 | КС-35714.80.204 | Шайба | |
| 15 | КС-35714.80.201 | Гайка | |
| 16 | КС-3574.81.240 | Траверса | |
| 18 | КС-35714.80.220 | Кожух | |
| 19 | КС-35714.80.202 | Втулка | |
| 20 | КС-35714.80.202-01 | Втулка | |
| 21 | КС-3574.80.208 | Втулка | |
| 22 | 24.01.019 | Шайба | |
| 23 | Датчик азимута | Датчик азимута |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
