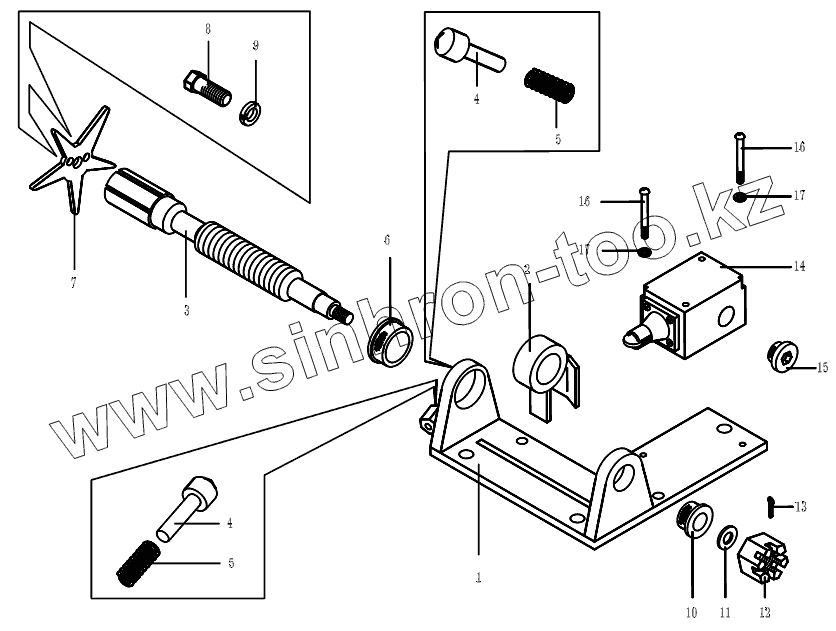

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Ограничитель опускания крюка
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-35714.26.510 | Основание | |
| 2 | КС-35714.26.520 | Гайка в сборе | |
| 3 | КС-35714.26.501 | Винт | |
| 4 | КС-3577.80.504 | Собачка | |
| 5 | КС-3577.80.507 | Пружина | |
| 6 | КС-3577.80.505 | Втулка | |
| 7 | КС-3577.80.509 | Звездочка | |
| 8 | М6-8gх16.46.20.019 | Болт | |
| 9 | 6.65Г.019 | Шайба | |
| 10 | КС-3577.80.506 | Втулка | |
| 11 | 10.01.019 | Шайба | |
| 12 | М10-7Н.5.019 | Гайка | |
| 13 | 2,5х25.016 | Шплинт | |
| 14 | ВПК 2111У2 | Выключатель | |
| 15 | У2.22.63.024-02 | Втулка изолирующая | |
| 16 | М5-8gх45.46.019 | Винт | |
| 17 | 5.65Г.019 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
