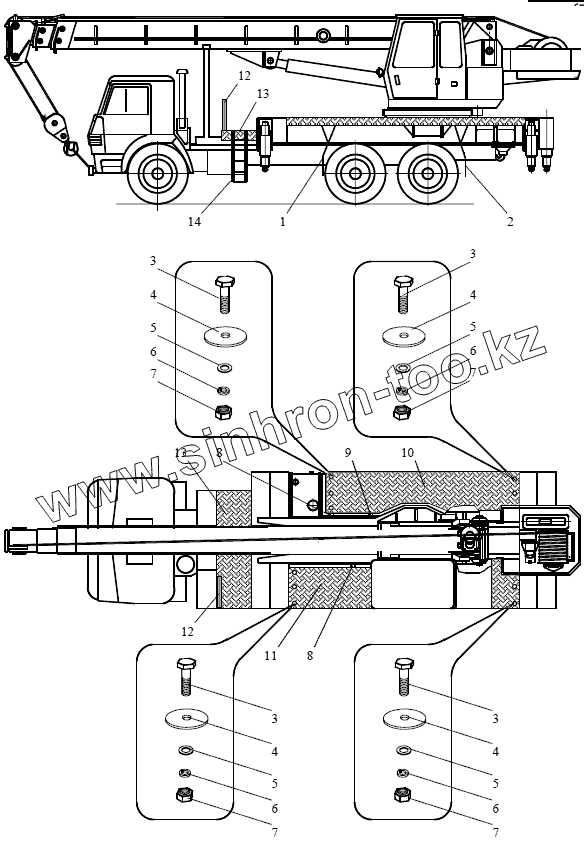

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Облицовка
1
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
9
10
11
12
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-3574.38.090 | Брызговик | |
| 2 | КС-3574.38.090-01 | Брызговик | |
| 3 | БолтM10-8gx30.46.019 | Болт | |
| 4 | КС-3577.83.561 | Шайба | |
| 5 | Шайба10.65Г.019 | Шайба | |
| 6 | Шайба10.01.08КП.019 | Шайба | |
| 7 | ГайкаM10-7H.5.019 | Гайка | |
| 8 | КС-45717.38.060 | Кронштейн | |
| 9 | КС-45717.38.070 | Кронштейн | |
| 10 | КС-45717.38.050 | Настил правый | |
| 11 | КС-45717.38.030 | Настил левый | |
| 12 | У7810.5.910 | Поручень | |
| 13 | КС-45717К.21.100-1 | Настил | |
| 14 | КС-3577А.38.110 | Лестница |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
