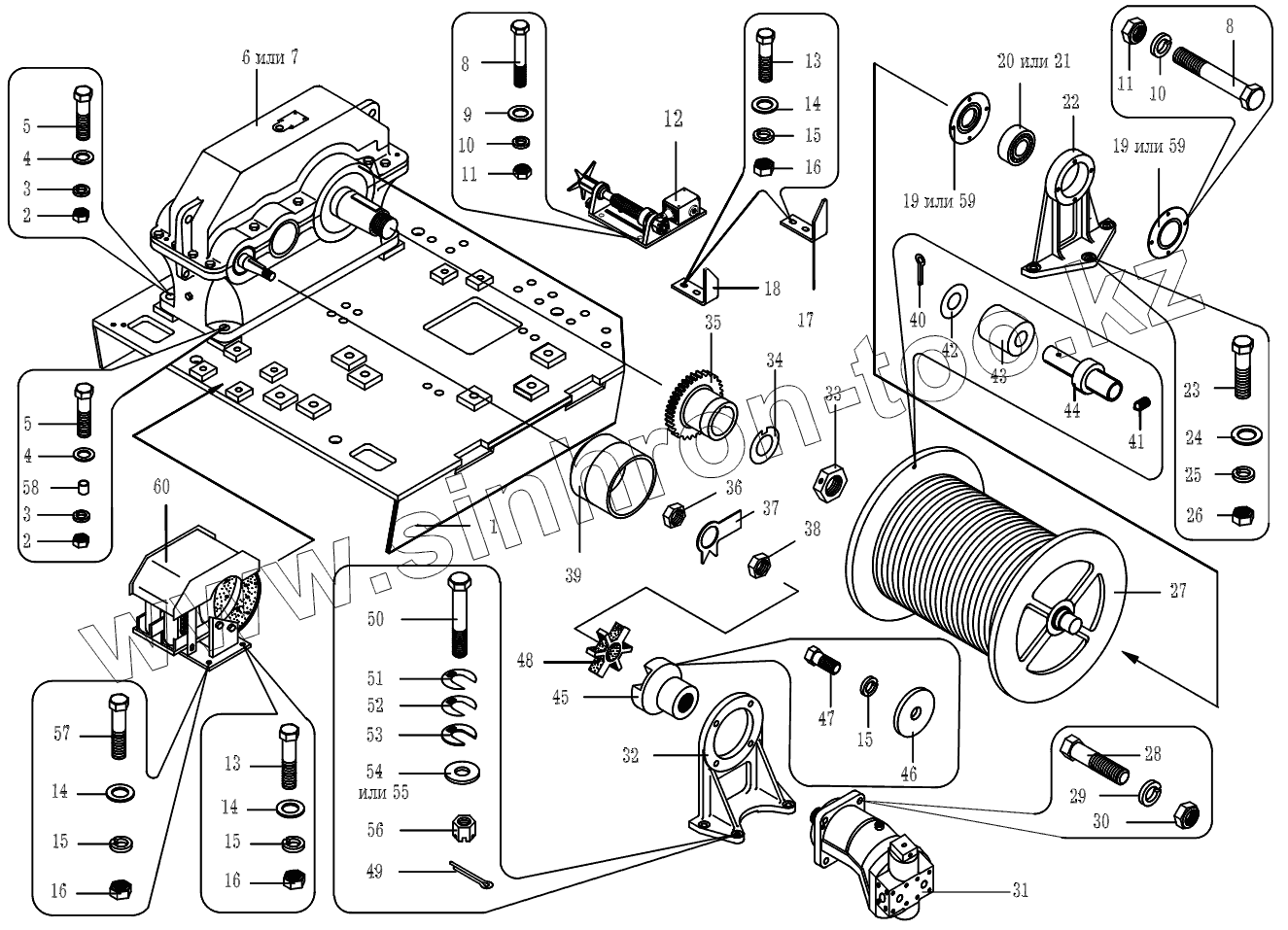

Каталог запасных частей к технике: Автокран КС-45717К-1 (вариант). Лебедка грузовая
1
2
2
3
3
4
4
5
5
6
7
8
8
9
10
10
11
11
12
13
13
14
14
14
15
15
15
15
16
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КС-45717.26.200 | Плита | |
| 2 | M24-7H.5.019 | Гайка | |
| 3 | 24.65Г.019 | Шайба | |
| 4 | 24.02.Ст3пс.019 | Шайба | |
| 5 | M24-8gx110.46.20.019 | Болт | |
| 6 | 1Ц2У-250-31,5-11Т1 | Редуктор | |
| 7 | КС-35714.26.800 | Редуктор | |
| 8 | M8-8gx60.46.02.019 | Болт | |
| 9 | КС-3577.52.031 | Шайба | |
| 10 | 8.65Г.019 | Шайба | |
| 11 | M8-7H.5.019 | Гайка | |
| 12 | КС-35714.26.500 | Ограничитель опускания крюка | |
| 13 | M12-8gx50.46.20.019 | Болт | |
| 14 | 12.01.08.кп.019 | Шайба | |
| 15 | 12.65Г.019 | Шайба | |
| 16 | M12-7H.5.019 | Гайка | |
| 17 | КС-35714.26.001 | Кронштейн | |
| 18 | КС-35714.26.001-01 | Кронштейн | |
| 19 | КС-3577.26.026 | Крышка | |
| 20 | 3610 | Подшипник ГОСТ5721-75 | |
| 21 | 1224Л | Подшипник ГОСТ5720-75 (d=120, D=215, B=42, r=3,5) | |
| 22 | КС-3577.26.017-2 | Кронштейн | |
| 23 | M20-8gx90.46.20.019 | Болт | |
| 24 | 20.02.Ст3пс.019 | Шайба | |
| 25 | 20.65Г.019 | Шайба | |
| 26 | M20-7H.5.019 | Гайка | |
| 27 | КС-45717.26.110 | Барабан в сборе | |
| 28 | M16-8gx65.46.20.019 | Болт | |
| 29 | 16.65Г.019 | Шайба | |
| 30 | M16-7H.5.019 | Гайка | |
| 31 | 303.3.112.501.002 | Гидромотор | |
| 32 | КС-3577.26.007 | Кронштейн | |
| 33 | КС-3577.26.008 | Гайка | |
| 34 | КС-3577.26.009 | Шайба | |
| 35 | КС-45717.26.002 | Полумуфта зубчатая | |
| 36 | Гайка | Гайка | |
| 37 | M24x2-7H.5.019 | Шайба стопорная входного вала | |
| 38 | КС-3577.26.002-3 | Гайка | |
| 39 | КС-3577.26.600-3 | Шкив | |
| 40 | Шплинт2x20.016 | Шплинт | |
| 41 | M4-8gx8.46.019 | Винт | |
| 42 | 8.01.019 | Шайба | |
| 43 | КС-3577.80.503 | Ролик | |
| 44 | КС-3577.80.502 | Палец | |
| 45 | КС-3577.26.024-1 | Полумуфта | |
| 46 | КС-3577.26.016 | Шайба | |
| 47 | M12-8gx25.46.20.019 | Болт | |
| 48 | КС-3577.26.032-3 | Звездочка | |
| 49 | КС-3577.28.092 | Шестерня | |
| 50 | КС-2573.26.008-01 | Болт | |
| 51 | КС-3577.26.013 | Прокладка | |
| 52 | КС-3577.26.013-01 | Прокладка | |
| 53 | КС-3577.26.013-02 | Прокладка | |
| 54 | КС-3577.26.011 | Шайба | |
| 55 | 16.02.Ст3пс.019 | Шайба | |
| 56 | M16-7H.5.019 | Гайка | |
| 57 | M12-8gx65.46.20.019 | Болт | |
| 58 | КС-2573.26.011 | Втулка | |
| 59 | КС-3577.26.026-1 | Крышка | |
| 60 | КС-45717.26.300-01 | Тормоз |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
